I – вывод к ресиверу; II – вывод в атмосферу; III – вывод к

энергоаккумулятору

1 – пружина колпачка; 2 – крышка; 3 – рукоятка; 4 – направ-

ляющий колпачок; 5 – шток; 6 – фиксатор; 7 – стопор;

8 – выпускное седло клапана на штоке; 9 – клапан; 10 – сле-

дящий поршень; 11 – пружина клапана; 12 – корпус;

13 – управляющая пружина; 14 – пружина штока; 15 – тарел-

ка уравновешивающей пружины; 16 – фигурное кольцо

А, Б – полости

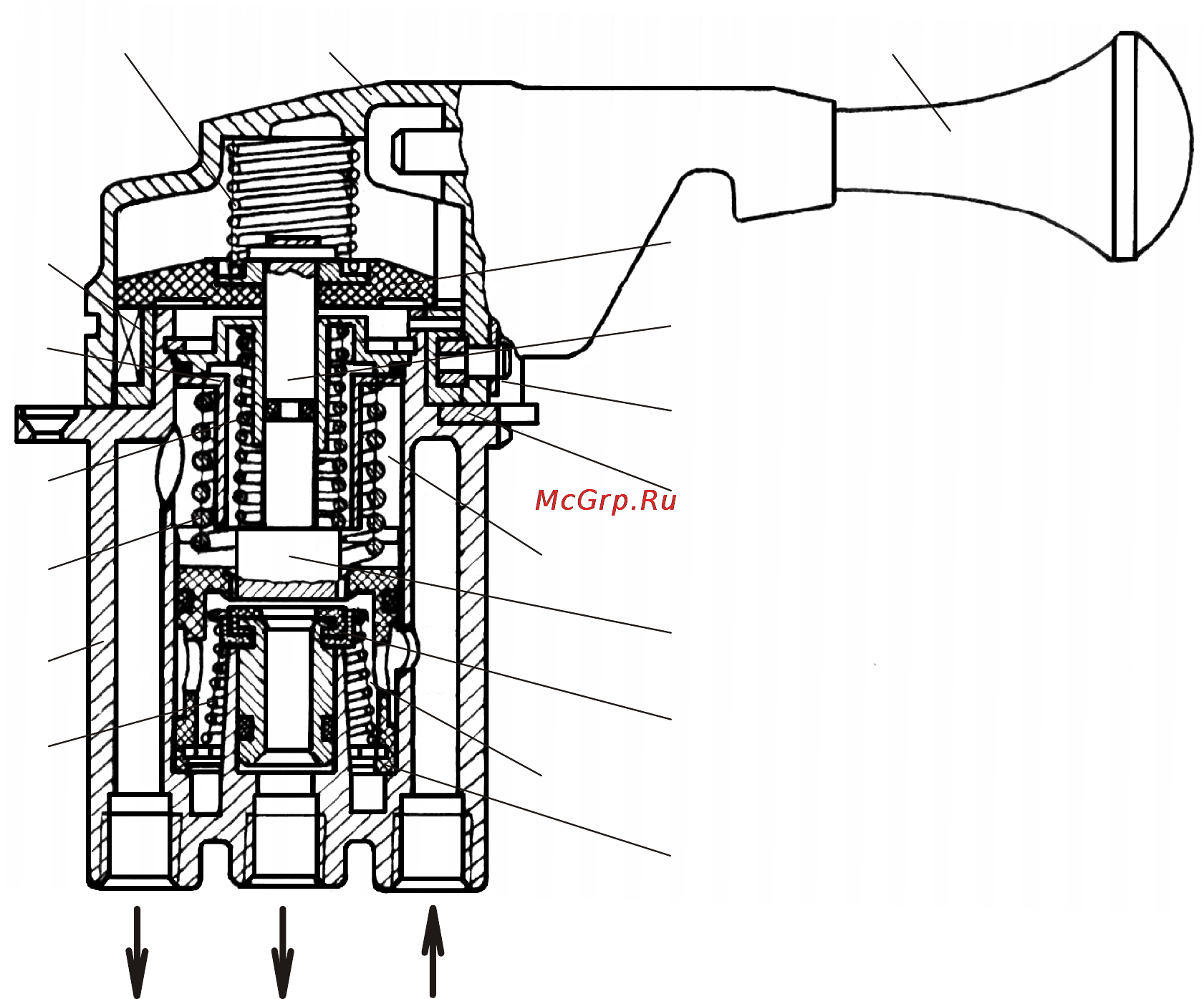

Рисунок 1.42 – Кран управления стояночным

тормозом
