Беларус МЛ131 [111/233] Вал 2 стакан 3 шестерня 4 кольцо 5 16 17 25 подшипники 6 проставка 7 прокладка 8 вал 9 корпус 10 распределитель 11 крышка 12 кольцо 13 блок цилиндров 14 поршень 15 шатун 18 кол...

МЛ131-0000010 РЭ 111

123456789 1011

1314

151617181920

1 – вал; 2 – стакан; 3 – шестерня; 4 – кольцо; 5, 16, 17, 25 – подшипники;

6 – проставка; 7 – прокладка; 8 – вал; 9 –корпус; 10 – распределитель;

11 – крышка; 12 – кольцо; 13 – блок цилиндров; 14 – поршень; 15 – шатун;

18 – кольцо; 19 – крышка; 20 – манжеты; 21 – прокладки; 22 – пластина;

23 – заглушка; 24 – корпус

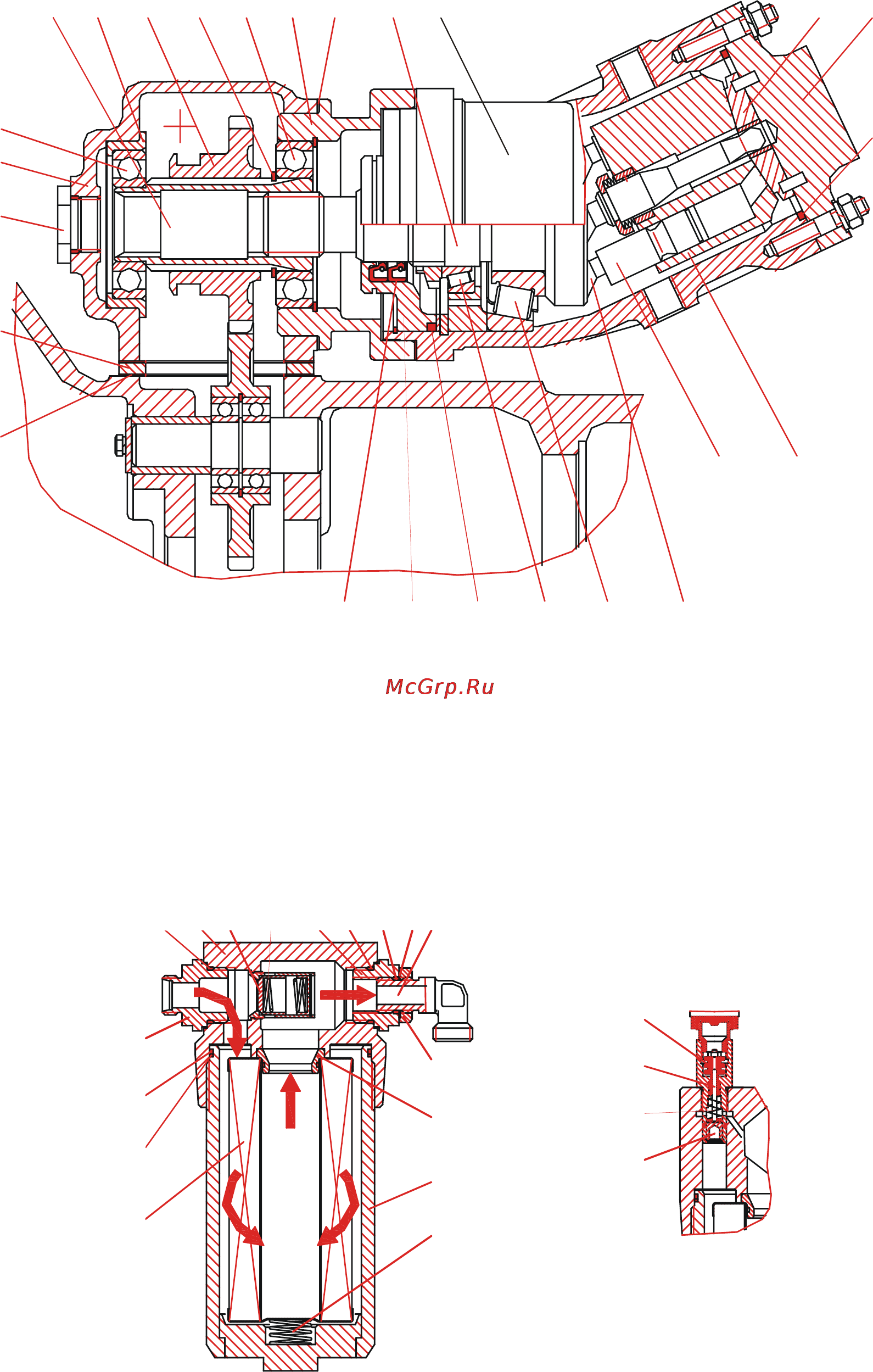

Рисунок 1.51 – Привод насоса гидросистемы

342

156789

1, 6, 7, 16 – кольцо уплотнительное; 2 – головка; 3 – предохранительный кла-

пан; 4 – пружина;5 – переходник; 8, 15 – кольцо защитное; 9 – угольник;

10 – гайка; 11 – седло; 12 – стакан; 13 – пружина; 14 – фильтроэлемент;

17 – переходник; 18 – катушка, 19 – толкатель; 20 – пружина; 21 – поршень

Рисунок 1.52 – Фильтр напорный
