МЛ131-0000010 РЭ
136
Приложение Б
(справочное)

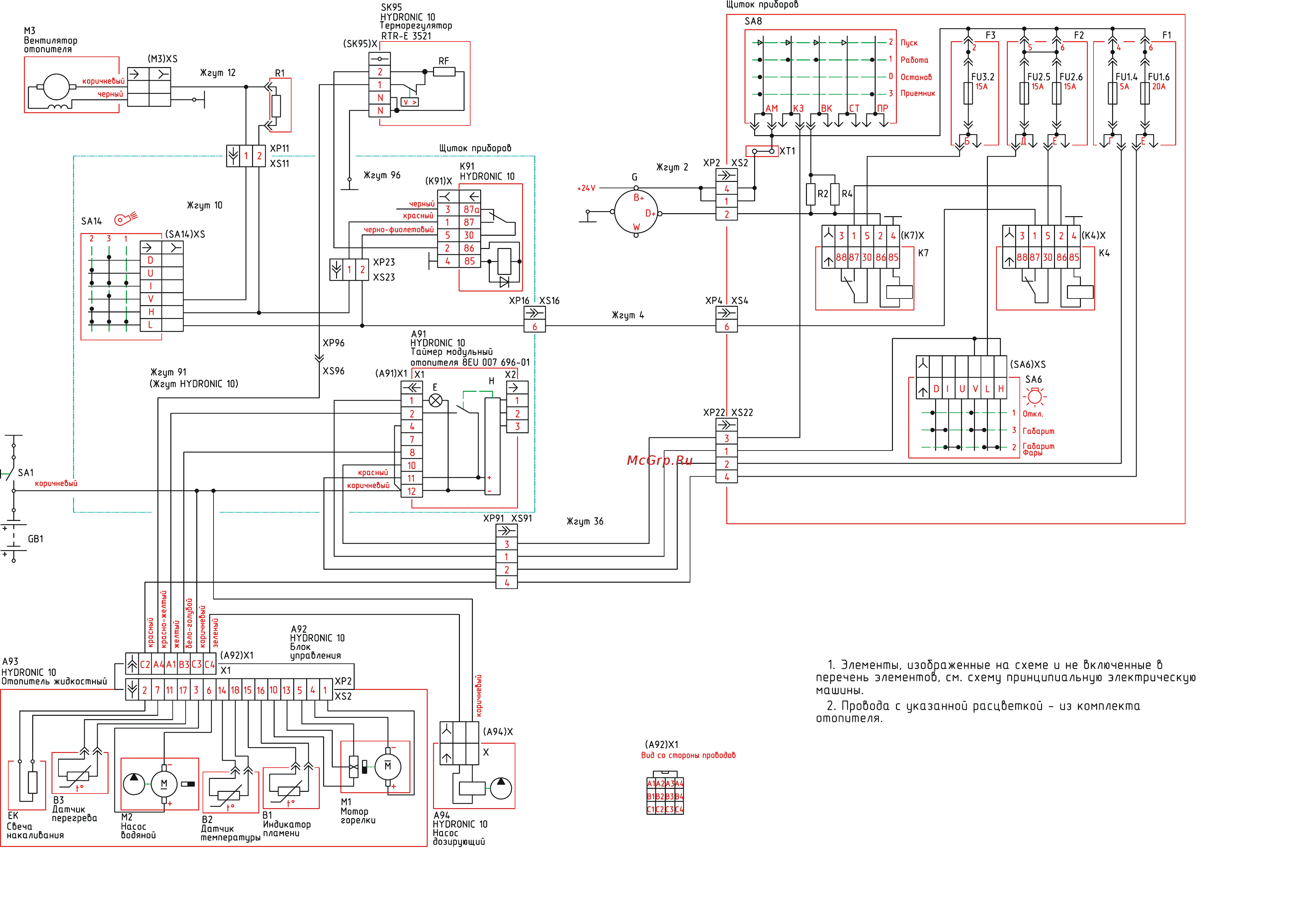

Схема электрическая принципиальная отопителя «HYDRONIC 10»
231
