МЛ131-0000010 РЭ 73
3
2
1
4
56

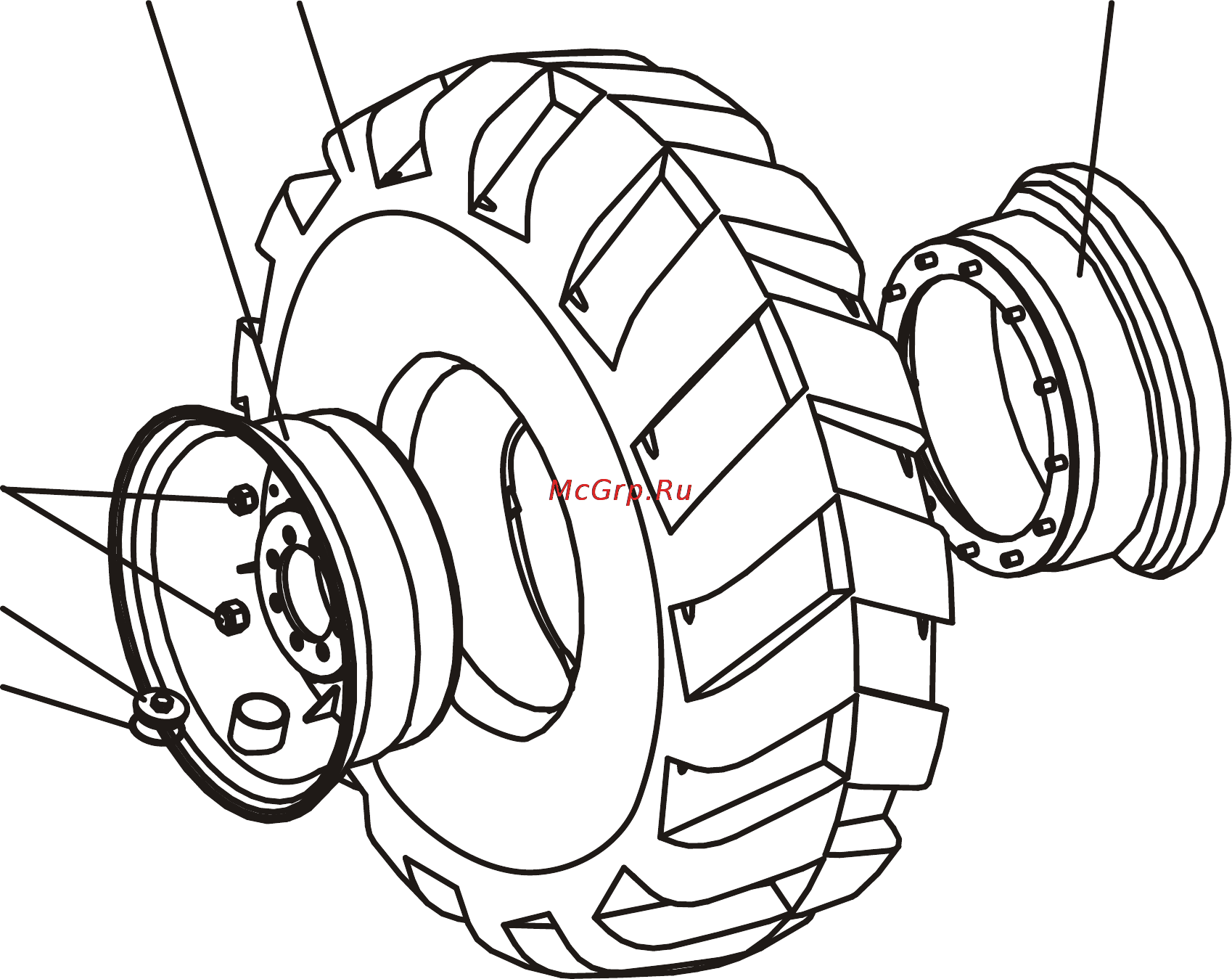

1 – прокладка; 2 – крышка; 3 – гайка; 4 – обод; 5 – шина; 6 – обод
Рисунок 1.33 – Колесо переднее
