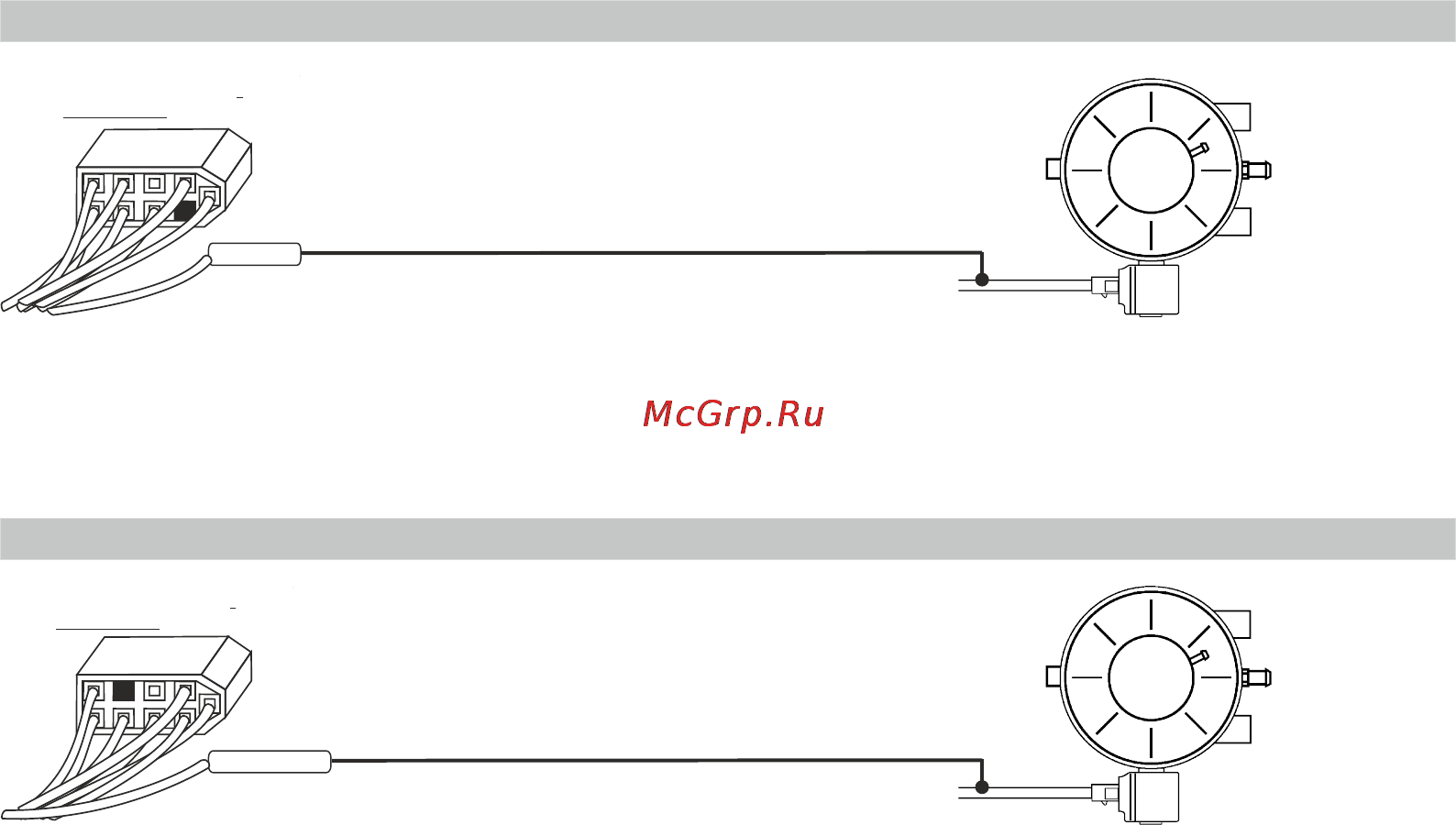

4.3. Схема подключения для режима “Газ / Бензин” с использованием провода “Зажигание”
Для активации режима “Газ / Бензин” в “Дисплее установок - Источники” следует произвести настройки:
Замок - Вирт.
Режим Газ/Бенз - Вкл
Перекл.Газ/Бенз - Заж
Внимание! При данном способе подключения возможно использование только виртуального замка зажигания:
Дисплей установок - Источники - Замок - Вирт.
В инструкции предложена схема подключения МК к источнику +12В клапана газа. Допускается также подключение МК к любому другому
источнику +12В, напряжение на котором появляется при переключении на газовое топливо (например, к переключателю вида топлива)
согласно схемы газового оборудования, установленного на автомобиль.
желтый
+12В клапана газа
клапан газа
газовый редуктор
Из колодки маршрутного компьютера удалите
желтый провод (контакт №3) и соедините его
с источником +12В клапана газа.
Колодка маршрутного
компьютера А/М
вид сзади
4.4. Схема подключения для режима “Газ / Бензин” с использованием провода “Габариты”
Для активации режима “Газ / Бензин” в “Дисплее установок - Источники” следует произвести следующие настройки:
Режим Газ/Бенз - Вкл
Перекл.Газ/Бенз - Габ
Внимание! При данном способе подключения не будут работать предупреждения о невыключенных габаритах и невключенном ближнем
свете фар. Управление яркостью дисплея возможно только вручную или по времени.
Настройки для управления яркостью дисплея производятся из “Дисплея установок - Дисплей”.
Ручная регулировка яркости дисплея:
Упр.яркостью - Откл.
Яркость/День - 0...4
Автоматическая регулировка яркости дисплея по времени:
Упр. яркостью - Время
Яркость/День - 0...4
Яркость/Ночь - 0...4
День - время переключения яркости в уровень “Яркость/День”
Ночь - время переключения яркости в уровень “Яркость/Ночь”
В инструкции предложена схема подключения МК к источнику +12В клапана газа. Допускается также подключение МК к любому другому
источнику +12В, напряжение на котором появляется при переключении на газовое топливо (например, к переключателю вида топлива)
согласно схемы газового оборудования, установленного на автомобиль.
коричневый
+12В клапана газа
клапан газа
газовый редуктор
Из колодки маршрутного компьютера удалите
коричневый провод (контакт №6) и соедините
его с источником +12В клапана газа.
Колодка маршрутного
компьютера А/М
вид сзади
-7-
