4.5. Подключение парковочного радара Multitronics (опция)
-8-

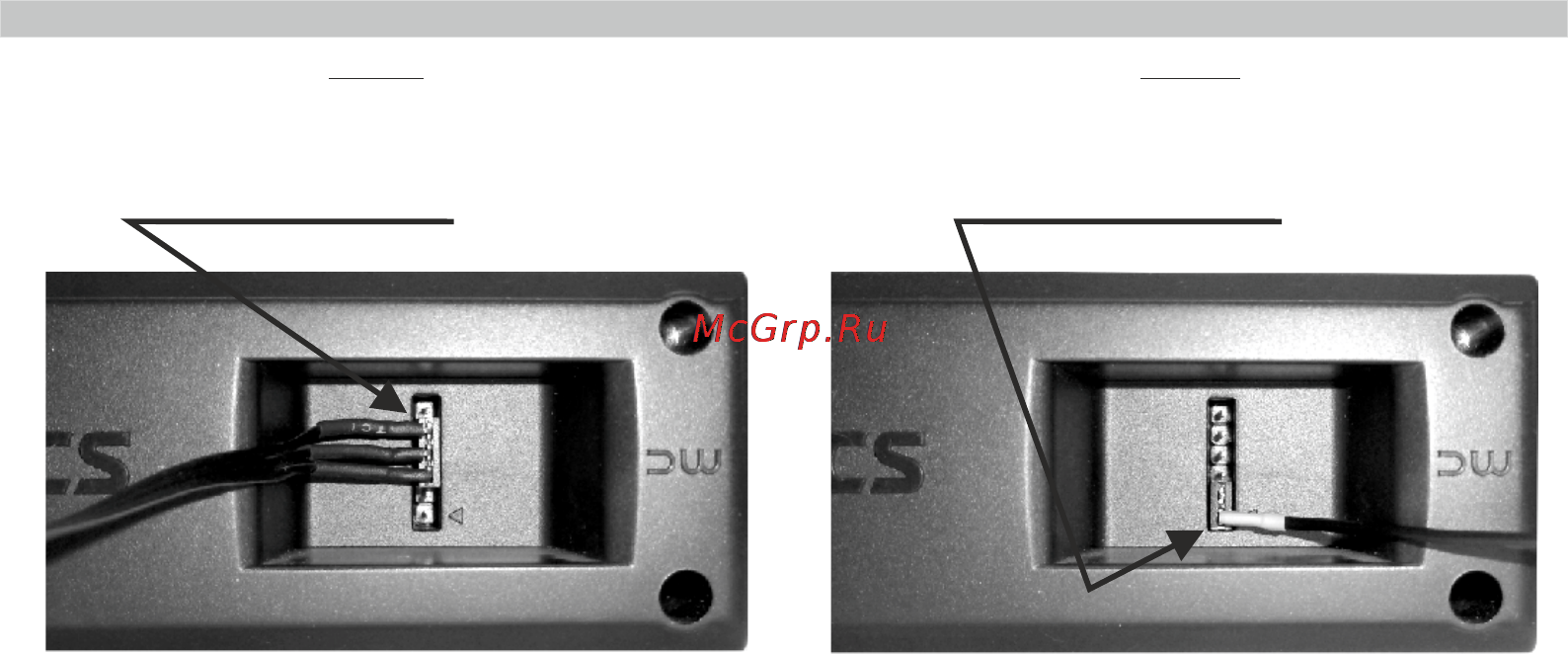

PT-4TC
Маркированная сторона разъема парктроника должна
быть обращена в сторону верха корпуса МК.
Подключение производится к 2, 3 и 4 контактам, считая
сверху.
PU-4TC
Маркированная сторона разъема парктроника должна
быть обращена в сторону низа корпуса МК.
Подключение производится к 1 и 2 контактам, считая
снизу.
