-26-
6.6.5 ПОДКЛЮЧЕНИЕ ЗАМКА ЗАЖИГАНИЯ .
Подключите желтый провод (3 контакт) переходника в разрыв цепи зажигания согласно электрической схемы на Ваш а/м. Если использует-
ся режим “Замок Вирт”, данный провод можно не подключать.
6.6.6 УСТАНОВКА И ПОДКЛЮЧЕНИЕ ДАТЧИКА ВНЕШНЕЙ ТЕМПЕРАТУРЫ.
Производится аналогично п.6.1.2.
6.6.7 ПОДКЛЮЧЕНИЕ К ЦЕПИ “ГАБАРИТЫ”
а/м на которой появляется напряжение “+12 Вольт” при
включении габаритных огней а/м. Соединение заизолируйте. В случае если вы не хотите использовать режим “Габариты”, соединение выпол-
нять не нужно.
6.6.8 НЕИСПОЛЬЗОВАННЫЕ ПРОВОДНИКИ ПЕРЕХОДНИКА МК НЕОБХОДИМО РАЗДЕЛЬНО
ЗАИЗОЛИРОВАТЬ!
(кроме SE-50V, SL-50V).

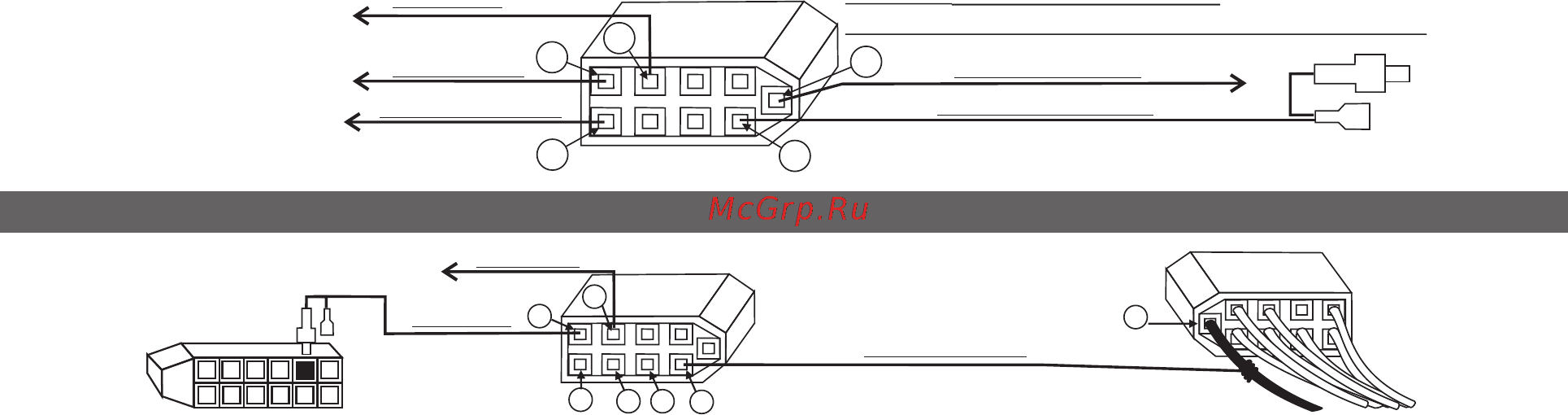

Подключите провод от контакта №6 переходника МК методом скрутки к любой цепи
"Зажигание" желтый
ДУТ зеленый
Колодка переходника МК
вид сзади со стороны присоединения проводов
3
8
"Форсунка" синий
1
"ДС" фиолетовый
9
6
“Габариты”
6.7 ПОДКЛЮЧЕНИЕ МК RIF-500, RI-500, SE-50V, SL-50V К А/М ВОЛГА С ДВИГАТЕЛЕМ КРАЙСЛЕР.
"Зажигание" желтый
ДУТ зеленый
Колодка переходника МК
вид сзади со стороны
присоединения проводов
3
57
8
Разъем выключателя
боковых поворотов
вид со стороны
присоединения
проводов
Колодка ХР1 вид со стороны
присоединения проводов
9
1
“Габариты”
6
6.7.1 ПОДКЛЮЧЕНИЕ КОЛОДКИ ПЕРЕХОДНИКА.
Подключите к разъему МК колодку переходника из комплекта прибора. После этого выполните соединение цепей колодки переходника с
соответствующими цепями а/м.
