2-7
Установка комутаторів HP 1405
Установка
У комплект для монтажу комутаторів 1405-5, 1405-5G, 1405-8 і 1405-8G
входять гвинти й анкери для кріплення до стіни, які використовуються для
оштукатурених цегельних або бетонних стін.
Табл. 2–3. Монтаж комутатора на стіні
Монтаж на горизонтальній поверхні
У комплект комутатора входять гумові ніжки проти ковзання на поверхні.
Прикріпіть гумові ніжки до чотирьох кутів на нижній панелі комутатора.
Вставте їх у спеціальні виступи.
Установіть комутатор на столі або іншій стійкій горизонтальній поверхні. Щоб
дроти не заважали, можна закріпити мережні кабелі та кабель живлення
комутатора до ніжки столу або іншої
частини поверхні.
Застереження Переконайтеся, що повітряний потік з усіх сторін комутатора не
перекривається.

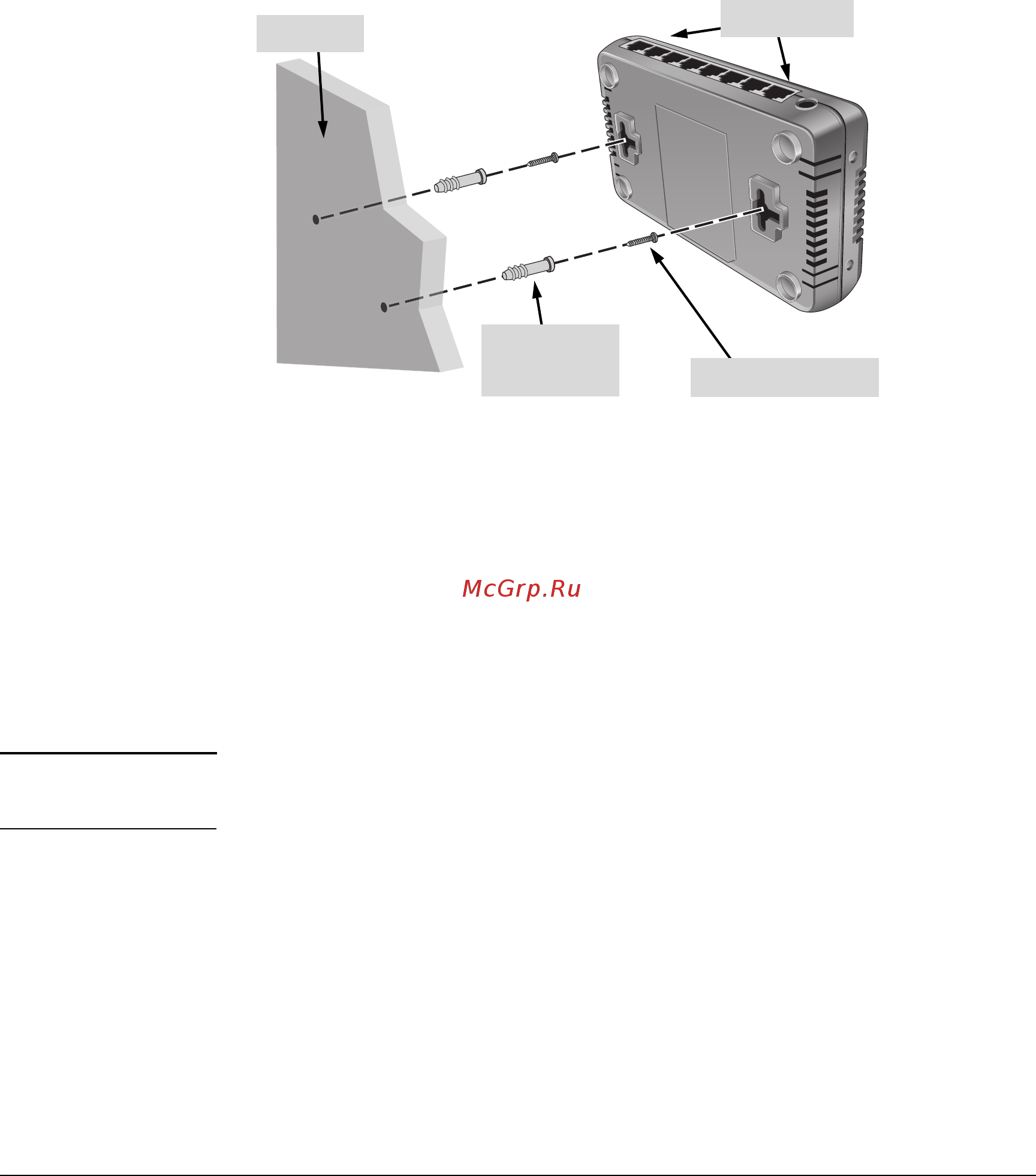

Стіна
Самонарізні гвинти
Порти RJ-45
Анкери для
кріплення до
стіни
