HP 1405-5g v2 switch, j9792a [110/182] Підключіть мережні кабелі
![HP 1405-5g v2 switch, j9792a [110/182] Підключіть мережні кабелі](/views2/1169023/page110/bg6e.png)
2-9
Установка комутаторів HP 1405
Установка
5. Підключіть мережні кабелі
Підключіть мережні кабелі, описані в розділі "Кабельна інфраструктура"
(стор. 2–3), від відповідних пристроїв або комутаційної панелі до портів RJ-45
комутатора.
Використання рознімів RJ-45
Для під’єднання виконайте
наведені нижче дії.

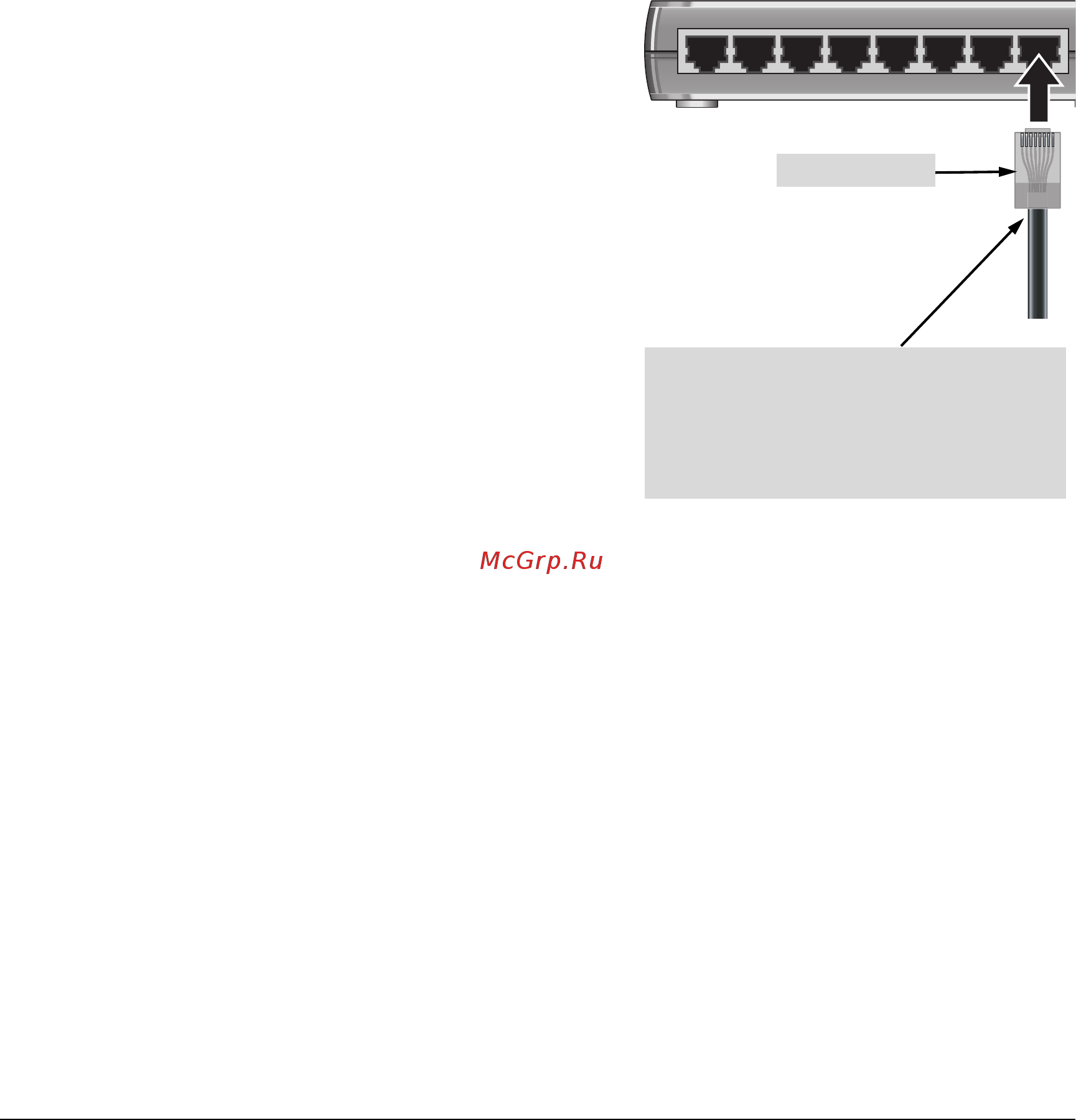

Вставте рознім RJ-45 у відповідний
порт, щоб фіксатор на рознімі
зафіксувався належним чином. Якщо
до комутатора й підключеного
пристрою подається живлення,
індикатор статусу портів має
засвітитися. Це свідчитиме, що до
іншого кінця кабелю підключено
ввімкнений пристрій (наприклад,
кінцевий вузол).
Якщо індикатор статусу портів
не вмикається
, коли мережний
кабель підключено до порту, див.
розділ "Оцінка роботи на основі
стану індикаторів" у главі 3
"Усунення несправностей".
Для від’єднання виконайте
наведені нижче дії.
Натисніть невеликий фіксатор на рознімі та вийміть його з порту.
87654321
Рознім RJ-45
Неекранована "вита пара":
• Категорії 3, 4 або 5 для портів 10 Мбіт/с
• Категорії 5 або вище для портів 100 Мбіт/с
• Категорії 5e або вище для портів 1000 Мбіт/с
Максимальна відстань: 100 метрів
Табл. 2–5. Підключення мережних
кабелів
