1-5
Знакомство с коммутаторами HP 1405
Задние панели коммутаторов
Задние панели коммутаторов
Разъем питания
На коммутаторах отсутствует выключатель питания. Они включаются, когда
внешний адаптер питания переменного/постоянного ток подключается к
коммутатору и к источнику питания. Внешний адаптер питания подает на
коммутатор напряжение постоянного тока 12 В и автоматически настраивается
на напряжение переменного тока от 100 до 240 В и 50 или 60 Гц. Настраивать
диапазон напряжения не требуется.

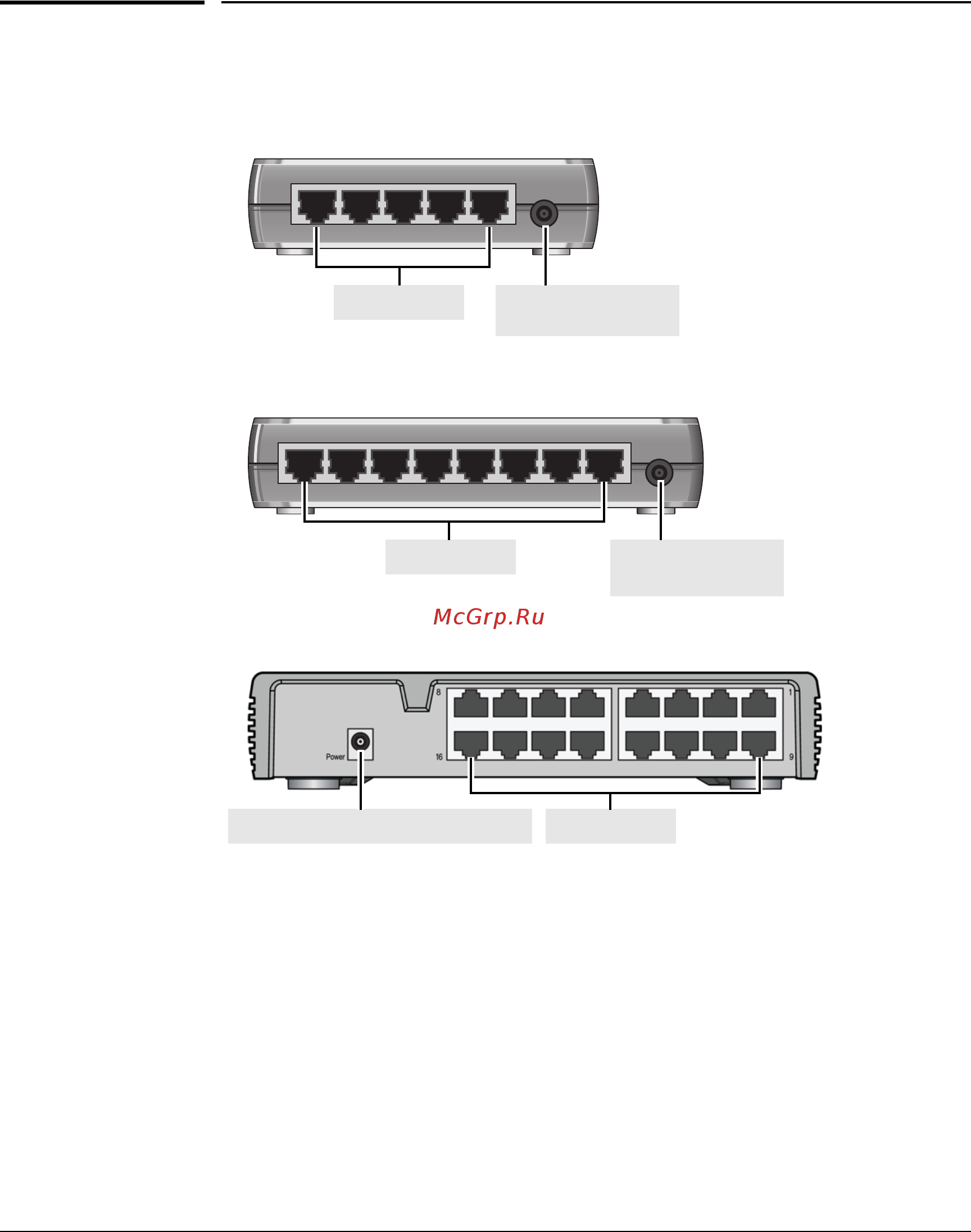

54321
87654321
Порты RJ-45 Разъем питания
постоянного тока
Коммутатор HP 1405-5 (J9791A)
Коммутатор HP 1405-5G (J9792A)
Коммутатор HP 1405-8 (J9793A)
Коммутатор HP 1405-8G (J9794A)
Порты RJ-45 Разъем питания
постоянного тока
Коммутатор HP 1405-16 (JD858A)
Коммутатор HP 1405-16G (JD844A)
Разъем питания постоянного тока Порты RJ-45
