2-8
НР 1405 коммутаторларын орнату
Орнату іс рəсімдері

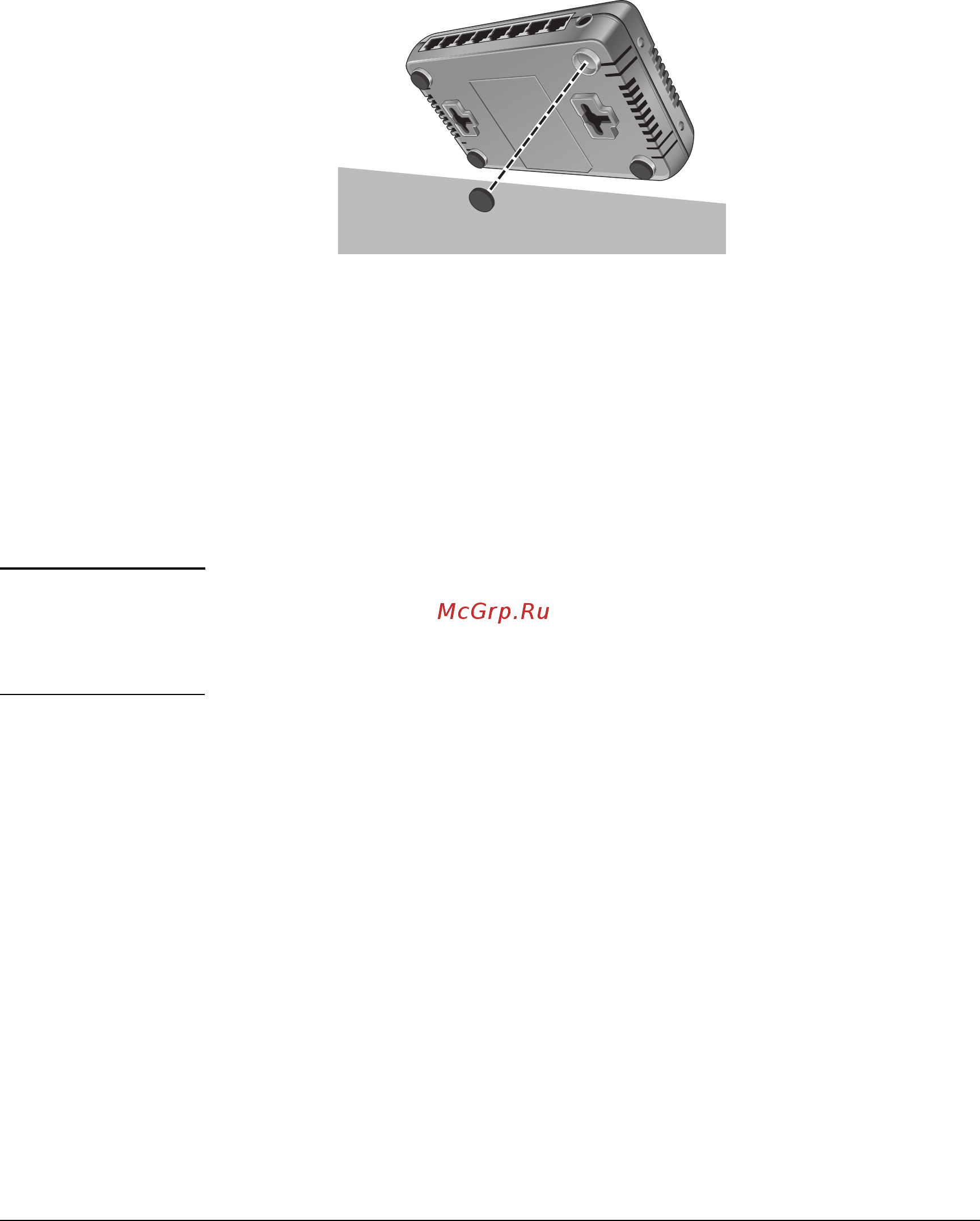

2-4. сурет Көлденең беткейге бекіту
4. Коммутаторды қуат көзіне қосу
1. Айнымалы ток немесе тұрақты ток адаптерінің қуат сымын коммутаторға
қосып, одан кейін айнымалы ток/тұрақты ток қуат адаптерін айнымалы ток
қуат көзіне жақын жалғаңыз, 2 – 4-беттегі 2-1-суретте көрсетілген.
2. Өзіндік тексеру кезінде жарық шығарғыш диодтарды қайта тексеріңіз.
2 – 6-беттегі «Жарық шығарғыш диод əрекеті» бөлімін қараңыз.
Абай болыңыз Тек қана коммутатормен бірге берілген айнымалы ток/тұрақты ток қуат
адаптерін ғана (қолданыста болса) қолданыңыз. НР желі өнімдерімен бірге
берілгендерден басқа адаптерлерді немесе қуат сымдарын қолдансаңыз,
жабдықтың зақымдалуы мүмкін.
