2-10
Установка комутаторів HP 1405
Приклад схеми зєднання між вузлами мережі
Приклад схеми зєднання між вузлами
мережі
У цій главі подано кілька прикладів схем зєднання між вузлами мережі з
використанням комутаторів.

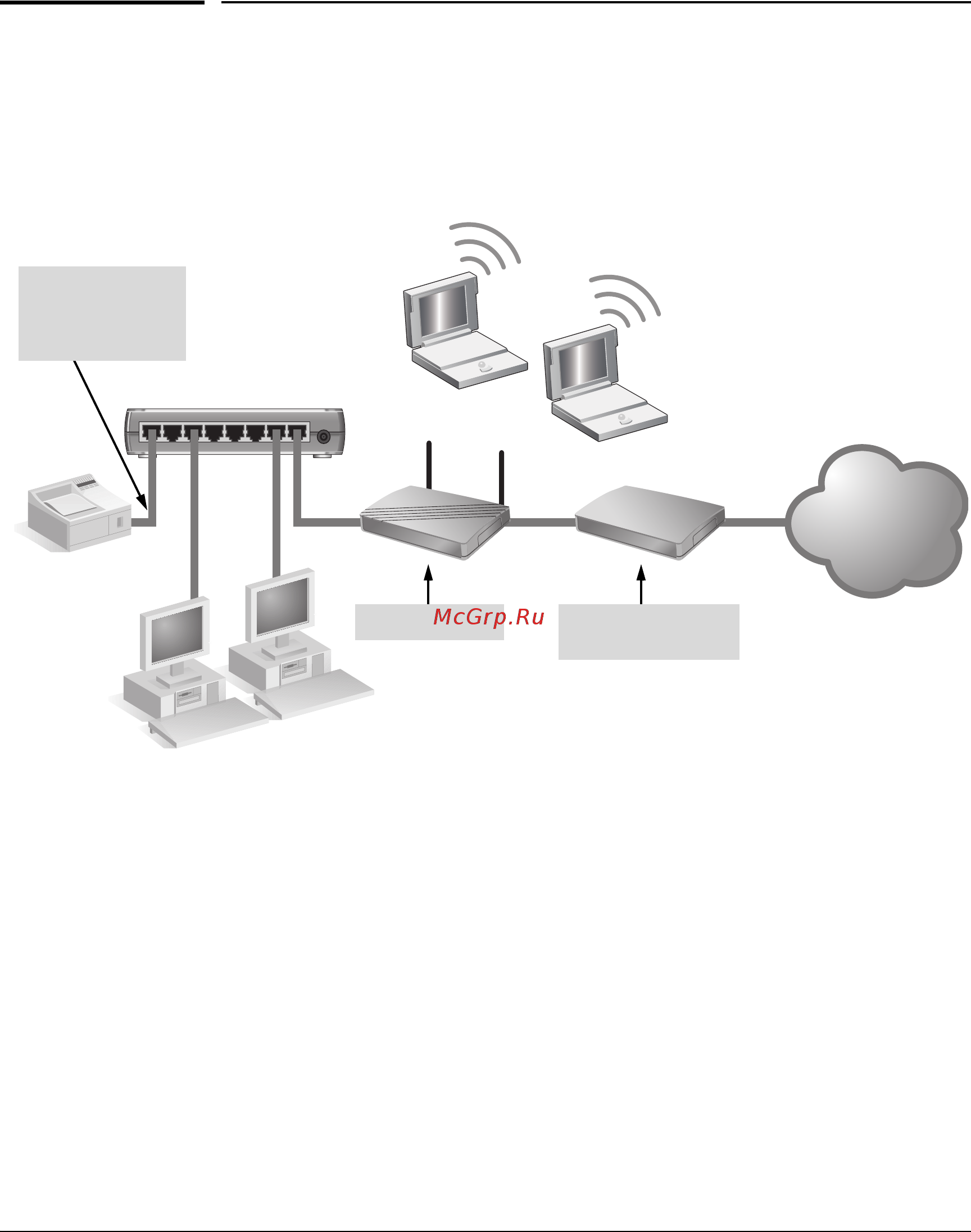

Табл. 2–6. Стандартна конфігурація
Ці пристрої виконують функцію настільних комутаторів, безпосередньо до
яких підключають кінцеві вузли, принтери й інші периферійні пристрої, як
зображено на ілюстрації вище.
Комутатори підтримують функцію Auto-MDIX, що дозволяє підключати до них
кінцеві вузли та
сервери за допомогою кабелю категорії 5 "вита пара" з прямим
або перехрещеним обтисканням. Кабелі категорії 3 або 4 можна використовувати
лише для підключення до пристроїв із підтримкою швидкості передачі даних
10 Мбіт/с.
87654321
INTERNET
Кабелі "вита пара"
з прямим або
перехрещеним
обтисканням
Маршрутизатор Кабельний/ADSL-
модем
