2-7
НР 1405 коммутаторларын орнату
Орнату іс рəсімдері
1405-5, 1405-5G, 1405-8 жəне 1405-8G коммутаторлары үшін, бұрандалар
мен қабырға болттары штукатурлы немесе бетонды қабырғаларға қолдану
мақсатында керек-жарақтар жинағында қамтылған.

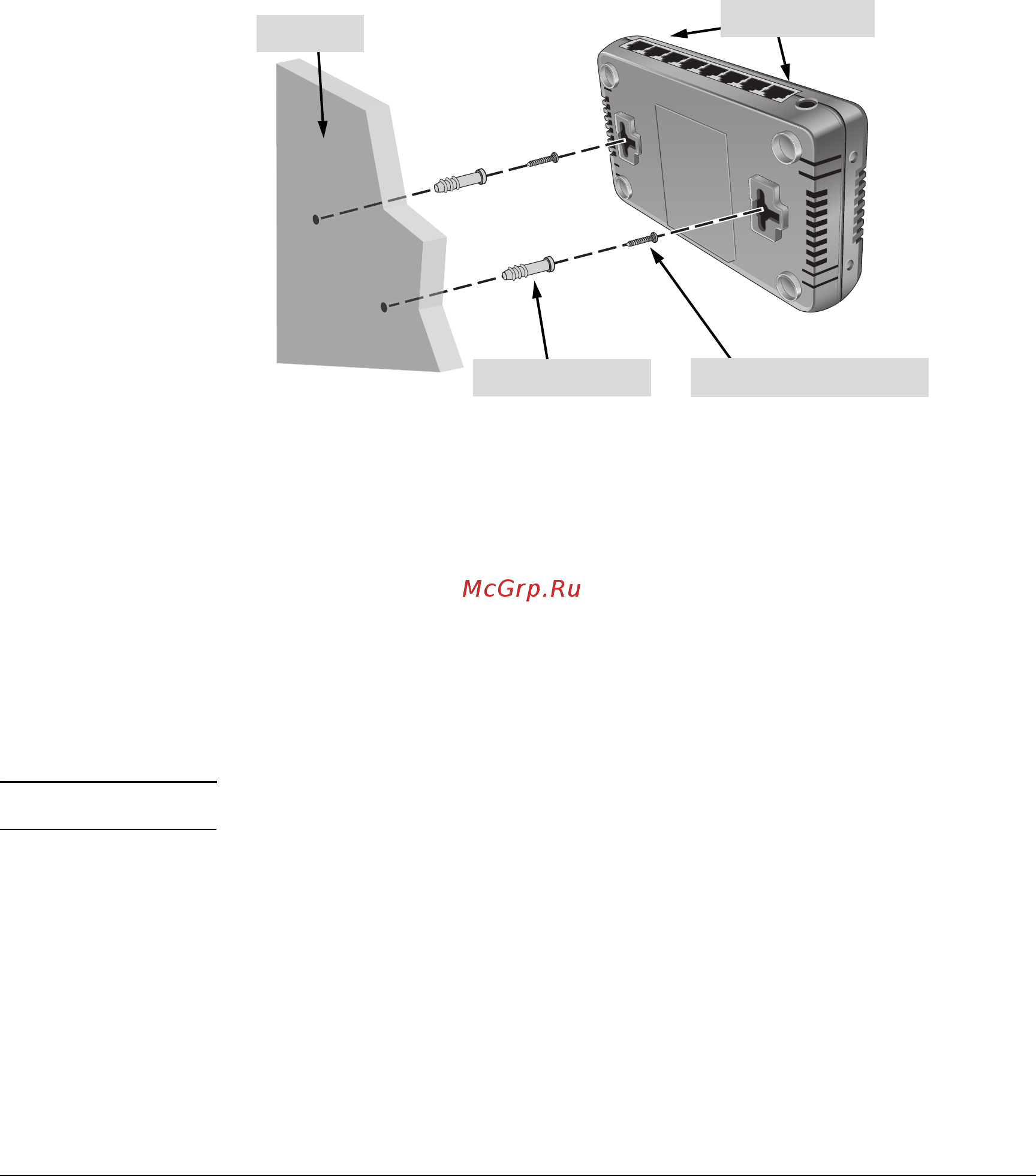

2-3. сурет Коммутаторды қабырғаға бекіту
Көлденең беткейге бекіту
Коммутатор беткейден сырғудан қорғау үшін қолдануға болатын керек-
жарақтар жинағында резеңке аяқтармен беріледі. Көтерілген айналымдарында
коммутатордың төменгі жағындағы төрт бұрышқа резеңке аяқтарын тіркеңіз.
Коммутаторды үстелге немесе басқа тұрақты таза көлденең беткейге қойыңыз.
Желі кабельдері мен коммутатордың қуат сымын үстел аяғына немесе
беткейдің құрылымындағы басқа бөліктеріне сымдарға оралуын болдырмау
үшін қауіпсіздендіруді қалауыңыз
мүмкін.
Абай болыңыз Коммутатор айналасында ауа ағынының шектелмегенін тексеріңіз.
Қабырға
Өзі тесетін бұрандалар
RJ-45 порттары
Қабырға болттары
