2-10
НР 1405 коммутаторларын орнату
Желі қосылыстарының үлгісі
Желі қосылыстарының үлгісі
Бұл бөлім коммутаторларын орындау үшін бірнеше желі қосылыстарының
үлгілерін көрсетеді.

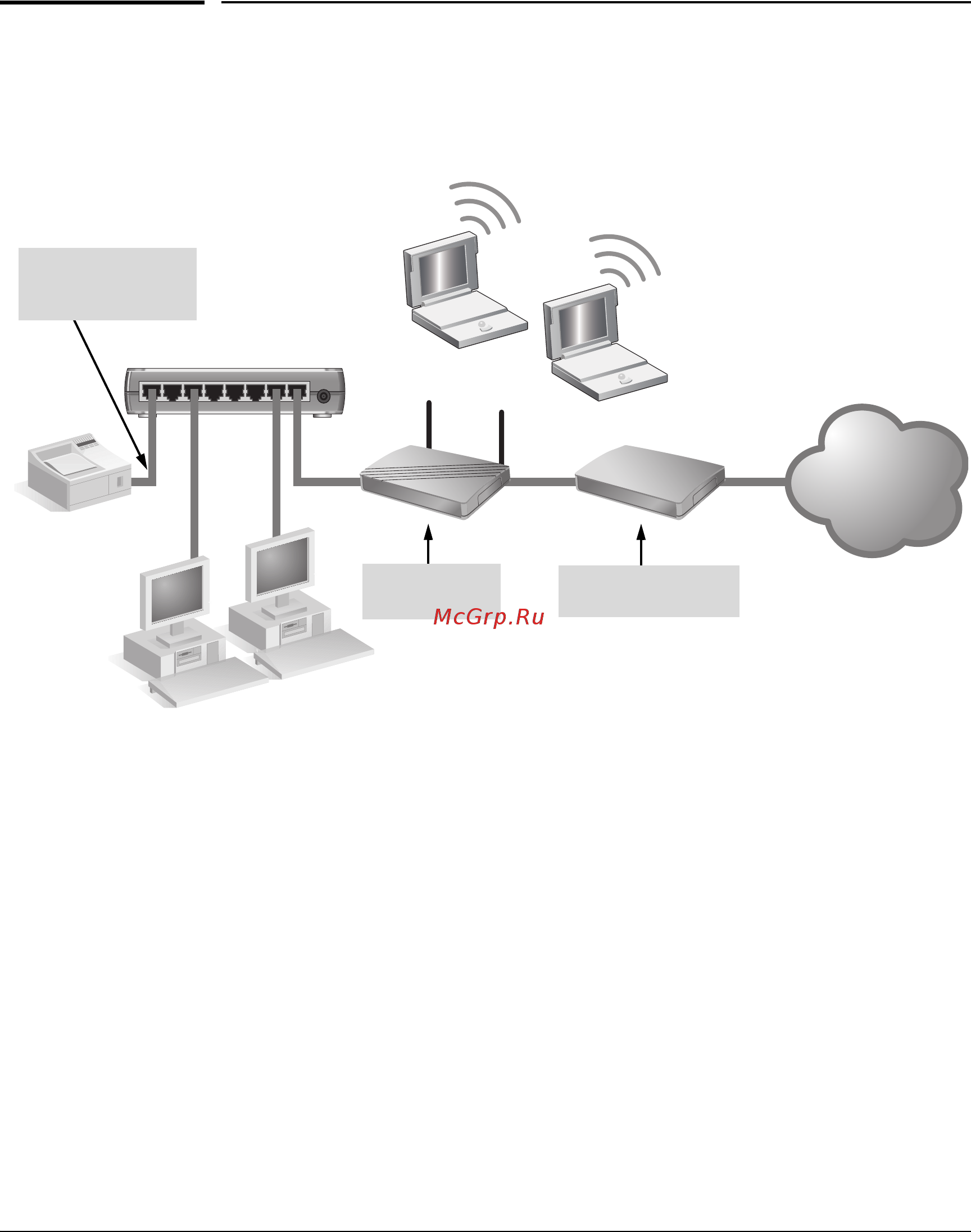

2-6. сурет Жалпы конфигурация
Коммутаторлар жоғарыдағы суретте көрсетілгендей түйін ұштарына,
принтерлерге жəне басқа сыртқы құрылғыларға тікелей жалғану үшін жұмыс
үстелі коммутаторлары ретінде қолдануға арналып жасалған.
Коммутаторларда Автоматты-MDIX мүмкіндігі болатындықтан, коммутаторлар
мен түйіндердің ұшы немесе серверлер арасындағы қосылыстар 5 санатты бір
ұшты немесе қиғаш
шиыршықталған екі ұшты кабель арқылы орындалады.
3 немесе 4 санатындағы кабельді де қосылым 10 Мбит/с болса, пайдалануға
болады.
87654321
INTERNET
Шиыршықталған
тіке немесе қиғаш
кабельдер
Жол
жоспарлағыш
Кабель/ADSL
модемі
