MSI x99a raider — guide d'utilisation du BIOS : Configuration et accès facile [135/208]
![MSI x99a raider [135/208] Configuration du bios](/views2/1174535/page135/bg87.png)
Français
Fr-31

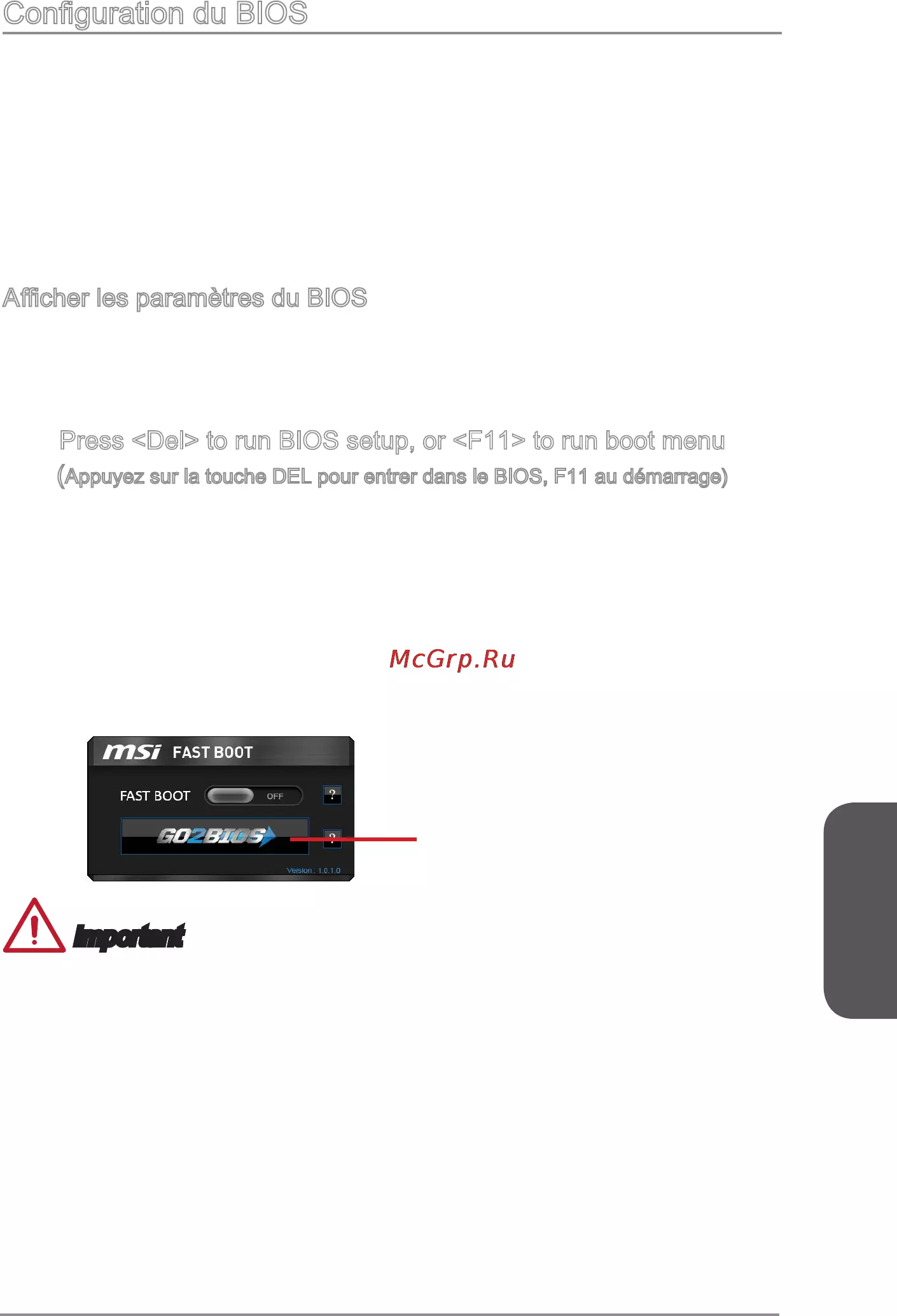

Conguration du BIOS
La fonction CLICK BIOS est développée par MSI et fournit une interface utilisateur qui
vous aidera à gérer les paramètres du BIOS à l’aide de votre souris et de votre clavier.
Avec CLICK BIOS, vous pouvez modier les paramètres du BIOS, surveiller la
température du processeur, choisir la priorité de démarrage des périphériques et voir
les informations du système tel que le nom du processeur, la capacité de la mémoire
vive ainsi que la version du système d’exploitation et du BIOS. Vous pouvez importer
et exporter ces paramètres pour les sauvegarder et les partager avec vos amis.
Acher les paramètres du BIOS
Quand vous allumez l’ordinateur, le système lance le processus POST (Test automa-
tique d’allumage). Lorsque le message ci-dessous apparaît à l’écran, appuyez sur la
touche <DEL> pour entrer dans le BIOS :
Press <Del> to run BIOS setup, or <F11> to run boot menu
(Appuyez sur la touche DEL pour entrer dans le BIOS, F11 au démarrage)
Si le message disparaît avant que vous n’ayez appuyé sur la touche et que vous sou-
haitez toujours entrer dans le BIOS, appuyez sur le bouton RESET (Réinitialiser) pour
redémarrer le système. Vous pouvez également redémarrer en appuyant simultané-
ment sur les touches <Ctrl>, <Alt> et <Delete>.
MSI propose deux façons supplémentaires pour entrer dans la conguration BIOS.
Vous pouvez cliquer sur l’onglet GO2BIOS de l’écran d’utilitaires de MSI Fast Boot
ou appuyer sur le bouton GO2BIOS (selon modèle) de la carte mère pour permettre au
système de directement ouvrir la conguration BIOS au prochain démarrage.
Cliquez sur l'onglet GO2BIOS
sur l'écran d'utilitaires de MSI
Fast Boot.
Important
•
Veuillez vous assurer d’avoir installé l’utilitaire MSI Fast Boot avant d’utiliser le
service d’accès à la conguration du BIOS.
•
Les menus du BIOS décrits ici sont mis à jour régulièrement. La description
ci-dessous peut donc être légèrement diérente et doit être considérée comme
référence seulement.
Содержание
- Preface p.1
- Trademarks p.2
- Revision history p.2
- Preface p.2
- Copyright notice p.2
- Preface p.3
- Technical support p.3
- Smartphone application p.3
- Safety instructions p.4
- Preface p.4
- Preface p.5
- Fcc b radio frequency interference statement p.5
- Ce conformity p.5
- Korea warning statements p.6
- Japan vcci class b statement p.6
- European community compliance statement p.6
- Taiwan wireless statements p.6
- Radiation exposure statement p.6
- Preface p.6
- Preface p.7
- Chemical substances information p.7
- Battery information p.7
- Русский p.8
- English p.8
- Weee waste electrical and electronic equipment statement p.8
- Preface p.8
- Français p.8
- Deutsch p.8
- Preface p.9
- Polski p.9
- Nederlands p.9
- Español p.9
- Srpski p.9
- Česky p.10
- Türkçe p.10
- Preface p.10
- Magyar p.10
- Italiano p.10
- Україна обмеження на наявність небезпечних речовин p.11
- 日本jis c 0950材質宣言 p.11
- Việt nam rohs p.11
- Türkiye eee yönetmeliği p.11
- Preface p.11
- India rohs p.11
- Français fr 1 p.12
- English en 1 p.12
- Deutsch de 1 p.12
- Contents p.12
- Preface p.12
- Русский ru 1 p.13
- Preface p.13
- Installation установка a 1 p.13
- English p.15
- Motherboard specifications p.16
- English p.16
- English p.17
- English p.18
- For detailed information please refer to motherboard specifications p.19
- English p.19
- Block diagram p.19
- English p.20
- Connectors quick guide p.20
- English p.21
- Connectors reference guide p.21
- Important p.22
- English p.22
- Back panel quick guide p.22
- English p.23
- Introduction to the lga2011 3 cpu p.24
- Important p.24
- English p.24
- Cpu central processing unit p.24
- Video demonstration p.25
- English p.25
- Cpu heatsink installation p.25
- English p.26
- English p.27
- Memory p.28
- Important p.28
- English p.28
- Defined channel list p.28
- Video demonstration p.28
- Up to quad channel mode p.28
- Triple channel mode p.29
- Suggestions for multi channel mode population rule p.29
- Quad channel mode p.29
- Installed dimms 4 memory modules diagram p.29
- Installed dimms 3 memory modules diagram p.29
- Installed dimms 2 memory modules diagram p.29
- English p.29
- Dual channel mode p.29
- Quad channel mode p.30
- Installed dimms 8 memory modules diagram p.30
- Installed dimms 6 memory modules diagram p.30
- Important p.30
- English p.30
- To ensure system stability for dual triple quad channel mode memory modules must be of the same type number and density and for every channel the odd number dimm slot must to be installed first p.30
- Mounting screw holes p.31
- Important p.31
- English p.31
- English p.32
- Watch the video to learn how to install power supply connectors http youtu be gkdyyr_83i4 p.32
- Video demonstration p.32
- These connectors allow you to connect an atx power supply to connect the atx power supply align the power supply cable with the connector and firmly press the cable into the connector if done correctly the clip on the power cable should be hooked on the motherboard s power connector p.32
- Power supply p.32
- Make sure that all the power cables are securely connected to a proper atx power supply to ensure stable operation of the motherboard p.32
- Jpwr1 2 atx power connectors p.32
- Important p.32
- For a single pcie x16 expansion card installation with optimum performance using the pci_e1 slot is recommended p.33
- Expansion slots p.33
- English p.33
- 3 pcie gen 3 lanes 2 pcie gen 2 lanes p.33
- When adding or removing expansion cards always turn off the power supply and unplug the power supply power cable from the power outlet read the expansion card s documentation to check for any necessary additional hardware or software changes p.33
- This motherboard contains numerous slots for expansion cards such as discrete graphics or audio cards p.33
- The pcie slot supports the pcie interface expansion card p.33
- Pcie bandwidth table p.33
- Pcie 3 x16 slot p.33
- Pcie 2 x1 slot p.33
- Pci_e1 5 pcie expansion slots p.33
- Important p.33
- Video graphics cards p.34
- Video demonstration p.34
- Single video card installation p.34
- English p.34
- Sata1 10 sata connectors p.35
- Internal connectors p.35
- Important p.35
- English p.35
- Video demonstration p.35
- Video demonstration p.36
- Sata_ex1 sata express connector p.36
- M2_1 m port p.36
- Important p.36
- English p.36
- Important p.37
- English p.37
- Cpufan1 2 sysfan1 3 fan power connectors p.37
- These connectors connect to the front panel switches and leds the jfp1 connector is compliant with the inte p.38
- The majority of the computer case s front panel connectors will primarily be plugged into jfp1 p.38
- On the connectors coming from the case pins marked by small triangles are positive wires please use the diagrams above and the writing on the optional m connectors to determine correct connector orientation and placement p.38
- Jfp1 jfp2 system panel connectors p.38
- Important p.38
- Front panel i o connectivity design guide when installing the front panel connectors please use the optional m connector to simplify installation plug all the wires from the computer case into the m connector and then plug the m connector into the motherboard p.38
- English p.38
- Watch the video to learn how to install front panel connectors http youtu be dpelidvnzui p.38
- Video demonstration p.38
- Jusb1 usb 3 expansion connector p.39
- Important p.39
- English p.39
- Jusb2 usb 2 expansion connector p.40
- Jci1 chassis intrusion connector p.40
- Important p.40
- English p.40
- Jaud1 front panel audio connector p.41
- Head phone r p.41
- Head phone l 8 no pin 6 mic detection 4 nc p.41
- Head phone detection p.41
- Ground p.41
- Front panel i o connectivity design guide p.41
- English p.41
- This connector connects to a tpm trusted platform module please refer to the tpm security platform manual for more details and usages p.41
- This connector allows you to connect the front audio panel located on your computer case this connector is compliant with the inte p.41
- Sense_send p.41
- Jtpm1 tpm module connector p.41
- Jumper p.42
- Jslow1 slow mode booting jumper p.42
- Jbat1 clear cmos jumper p.42
- Important p.42
- English p.42
- Switch p.43
- Important p.43
- English p.43
- Bios1 multi bios switch p.43
- English p.44
- Drivers and utilities p.44
- Driver utilities installation p.44
- To run boot menu p.45
- Important p.45
- Entering bios setup p.45
- English p.45
- Bios setup p.45
- Overview p.46
- English p.46
- Important p.47
- English p.47
- Operation p.48
- English p.48
- Oc menu p.49
- Important p.49
- English p.49
- English p.50
- English p.51
- English p.52
- English p.53
- English p.54
- English p.55
- English p.56
- English p.57
- English p.58
- Deutsch p.59
- Spezifikationen p.60
- Deutsch p.60
- Deutsch p.61
- Deutsch p.62
- Deutsch p.63
- Blockdiagramm p.63
- Ausführliche informationen finden sie in den spezifikationen des motherboards p.63
- Anschlussübersicht p.64
- Deutsch p.64
- Übersicht der motherboard anschlüsse p.65
- Deutsch p.65
- Wichtig p.66
- Rücktafel übersicht p.66
- Deutsch p.66
- Deutsch p.67
- Wichtig p.68
- Erklärung zur lga2011 3 cpu p.68
- Deutsch p.68
- Cpu prozessor p.68
- Video demonstration p.69
- Deutsch p.69
- Cpu kühlkörper einbau p.69
- Deutsch p.70
- Deutsch p.71
- Wichtig p.72
- Video demonstration p.72
- Unterstützung von quad channel speicher p.72
- Speicher p.72
- Deutsch p.72
- Definierte liste der kanäle p.72
- Zwei kanal modus p.73
- Vorgeschlagene bestückungsregeln für multi kanal speicher modus p.73
- Vier kanal modus p.73
- Installierte dimms 4 speichermodule abbildung p.73
- Installierte dimms 3 speichermodule abbildung p.73
- Installierte dimms 2 speichermodule abbildung p.73
- Drei kanal modus p.73
- Deutsch p.73
- Installierte dimms 6 speichermodule abbildung p.74
- Deutsch p.74
- Wichtig p.74
- Vier kanal modus p.74
- Stellen sie im dual triple quad kanal modusbitte sicher dass sie module des gleichen typs und identischer speicherdichte in den dimm slots unterschiedlicher kanäle verwenden für jeden kanal muss zuerst die ungerade anzahl von dem dimm steckplatz installiert werden p.74
- Installierte dimms 8 speichermodule abbildung p.74
- Wichtig p.75
- Schraubenlöcher für die montage p.75
- Deutsch p.75
- Wichtig p.76
- Video demonstration p.76
- Stromversorgung p.76
- Stellen sie sicher dass diese anschlüsse mit den richtigen anschlüssen des netzteils verbunden werden um einen stabilen betrieb der hauptplatine sicherzustellen p.76
- Mit diesem anschluss verbinden sie den atx stromanschlusse achten sie bei dem verbinden des atx stromanschlusses darauf dass der anschluss des netzteils richtig auf den anschluss an der hauptplatine ausgerichtet ist drücken sie dann den anschluss des netzteils fest nach unten um eine richtige verbindung zu gewährleisten p.76
- Jpwr1 3 atx power connectors p.76
- Jpwr1 2 atx stromanschlüsse p.76
- Deutsch p.76
- Anhand dieses video an untenstehender adresse erfahren sie wie sie die stromversorgungsstecker installieren http youtu be gkdyyr_83i4 p.76
- Software änderungen zu überprüfen p.77
- Sie den strom abschalten und p.77
- Pcie 3 x16 steckplatz p.77
- Pcie 2 x1 steckplatz p.77
- Pci_e1 6 pcie expansion slots p.77
- Pci_e1 5 pcie erweiterungssteckplätze p.77
- Lesen sie p.77
- Für die installation einer einzelnen pcie x16 erweiterungskarte mit optimaler leistung empfehlen wir pci_e1 p.77
- Erweiterungssteckplätze p.77
- Dieses motherboard enthält zahlreiche schnittstellen für erweiterungskarten wie diskrete grafik oder soundkarten p.77
- Deutsch p.77
- Der pcie steckplatz unterstützt pcie erweiterungskarten p.77
- Das netzkabel aus der steckdose herausziehen bevor sie eine erweiterungskarte installieren oder entfernen p.77
- Bitte auch die dokumentation der erweiterungskarte um notwendige zusätzliche hardware oder p.77
- Wichtig p.77
- Achten sie darauf das p.77
- Tabelle der pcie bandbreiten p.77
- 3 pcie gen 3 lanes 2 pcie gen 2 lanes p.77
- Video grafikkarten p.78
- Video demonstration p.78
- Installation einer grafikkarte p.78
- Deutsch p.78
- Wichtig p.79
- Video demonstration p.79
- Sata1 10 sata connectors p.79
- Sata1 10 sata anschlüsse p.79
- Interne anschlüsse p.79
- Deutsch p.79
- Sata_ex1 sata express anschluss p.80
- M2_1 m port p.80
- M2_1 m anschluss p.80
- Deutsch p.80
- Wichtig p.80
- Video demonstration p.80
- Sata_ex1 sata express connector p.80
- Wichtig p.81
- Jfp1 jfp2 system panel connectors p.81
- Deutsch p.81
- Cpufan1 2 sysfan1 3 stromanschlüsse für lüfter p.81
- Video demonstration p.82
- Jusb1 2 usb 3 expansion connector p.82
- Jfp1 jfp2 systemtafelanschlüsse p.82
- Front panel i o connectivity design guide bei der installation des frontpanel anschlüsse nutzen sie bitte die optionalen m connectors um die installation zu vereinfachen schließen sie alle kabel aus dem pc gehäuse zunächst an die m connectors an und stecken sie die m connectors auf das motherboard p.82
- Diese anschlüsse sind für das frontpanel angelegt sie dienen zum anschluss der schalter und leds des frontpanels jfp1 erfüllt die anforderungen des inte p.82
- Die meisten anschlüsse in der frontplatte des pc gehäuse soll vor allem in jfp1 gesteckt werden p.82
- Deutsch p.82
- Anhand dieses videos an untenstehender adresse erfahren sie wie sie die frontpanel anschlüsse installieren http youtu be dpelidvnzui p.82
- An den anschlüssen aus dem gehäuse sind die positiven kabel an den pins die mit kleinen dreiecken markiert sind erkennbar bitte verwenden sie das diagramm oben und die bezeichnungen auf den m connectors um die korrekte positionierung und platzierung festzustellen p.82
- Wichtig p.82
- Wichtig p.83
- Jusb3 4 usb 2 expansion connectors p.83
- Jusb1 usb 3 erweiterungsanschluss p.83
- Jci1 chassis intrusion connector p.83
- Deutsch p.83
- Wichtig p.84
- Jusb2 usb 2 erweiterungsanschlüsse p.84
- Jci1 gehäusekontaktanschluss p.84
- Deutsch p.84
- Cpufan1 2 sysfan1 3 fan power connectors p.84
- Ground p.85
- Front panel i o connectivity design guide p.85
- Dieser anschluss wird für das tpm modul trusted platform module verwendet weitere informationen über den einsatz des optionalen tpm modules entnehmen sie bitte dem tpm plattform handbuch p.85
- Dieser anschluss ermöglicht den anschluss von audio ein und ausgängen eines frontpanels der anschluss entspricht den richtlinien des inte p.85
- Deutsch p.85
- Sense_send p.85
- Jtpm1 tpm module connector p.85
- Jtpm1 tpm anschluss p.85
- Jaud1 front panel audio connector p.85
- Jaud1 audioanschluss des frontpanels p.85
- Head phone r p.85
- Head phone l 8 no pin 6 mic detection 4 nc p.85
- Head phone detection p.85
- Wichtig p.86
- Steckbrücke p.86
- Jslow1 steckbrücke für den start im slow mode p.86
- Jslow1 slow mode booting jumper p.86
- Jbat1 steckbrücke zur cmos löschung p.86
- Jbat1 clear cmos jumper p.86
- Deutsch p.86
- Bios1 multi bios schalter p.87
- Wichtig p.87
- Schalter p.87
- Deutsch p.87
- Bios1 multi bios switch p.87
- Treiber und dienstprogramme p.88
- Treiber dienstprogramme installer p.88
- Deutsch p.88
- Wichtig p.89
- To run boot menu p.89
- Deutsch p.89
- Bios setup p.89
- Aufruf des bios setups p.89
- Überbilck p.90
- Deutsch p.90
- Wichtig p.91
- Deutsch p.91
- Deutsch p.92
- Betrieb p.92
- Wichtig p.93
- Oc menü p.93
- Deutsch p.93
- Deutsch p.94
- Deutsch p.95
- Deutsch p.96
- Deutsch p.97
- Deutsch p.98
- Deutsch p.99
- Deutsch p.100
- Deutsch p.101
- Deutsch p.102
- Deutsch p.103
- Français p.105
- Spécifications p.106
- Français p.106
- Français p.107
- Français p.108
- Référez vous aux spécifications de la carte mère pour des informations détaillées p.109
- Français p.109
- Block diagram p.109
- Présentation des connecteurs p.110
- Français p.110
- Guide référence des connecteurs p.111
- Français p.111
- Présentation du panneau arrière p.112
- Important p.112
- Français p.112
- Français p.113
- Français p.114
- Processeur p.114
- Introduction du lga2011 3 cpu p.114
- Important p.114
- Installation du cpu et son ventilateur p.115
- Français p.115
- Démonstration vidéo p.115
- Français p.116
- Français p.117
- Mémoire p.118
- Liste de canal défini p.118
- Jusqu au mode quatre canaux p.118
- Important p.118
- Français p.118
- Démonstration de vidéo p.118
- Dimms installé 2 modules de mémoire diagramme p.119
- Conseils pour la règle de population du mode multi canaux p.119
- Triple channel mode p.119
- Quad channel mode p.119
- Mode double canaux p.119
- Français p.119
- Dimms installé 4 modules de mémoire diagramme p.119
- Dimms installé 3 modules de mémoire diagramme p.119
- Pour garantir la stabilité du système au mode de double triple quatre canal assurez vous d installer les modules de mémoire du même type et de la même densité en mode double canal et pour chaque canal l emplacement dimm impair doit être installé en premier p.120
- Mode quad canaux p.120
- Important p.120
- Français p.120
- Dimms installé 8 modules de mémoire diagramme p.120
- Dimms installé 6 modules de mémoire diagramme p.120
- Trous de fixation p.121
- Important p.121
- Français p.121
- Ce connecteur vous permet de relier une alimentation atx pour cela alignez le câble d alimentation avec le connecteur et appuyez fermement sur le câble pour le fixer au connecteur si ceci est bien fait le clip du câble d alimentation est alors connecté au connecteur d alimentation de la carte mère p.122
- Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations atx afin garantir une opération stable de la carte mère p.122
- Jpwr1 2 connecteur d alimentation atx p.122
- Important p.122
- Français p.122
- Démonstration vidéo p.122
- Connecteurs d alimentation p.122
- Cliquez sur le lien ci dessous pour une démonstration vidéo de l installation des connecteurs d alimentation http youtu be gkdyyr_83i4 p.122
- Lorsque vous ajoutez ou retirez une carte d extension assurez vous que le pc n est pas relié au secteur lisez la documentation pour faire les configurations nécessaires du matériel ou logiciel ajoutés p.123
- Le connecteur pcie supporte les cartes d extension pour l interface pcie p.123
- Important p.123
- Français p.123
- Connecteurs d extension p.123
- Connecteur pcie 3 x16 p.123
- Connecteur pcie 2 x1 p.123
- Cette carte mère contient de nombreux connecteurs pour les cartes d extension telles que les cartes graphiques ou les cartes audio p.123
- 3 pcie gen 3 voies 2 pcie gen 2 voies p.123
- Tableau de débit pcie p.123
- Pour l installation d une seule carte d extension pcie x16 avec des performances optimales il est recommandé d utiliser l emplacement pci_e1 p.123
- Pci_e1 5 conneteur d extension pcie p.123
- Installation d une carte graphique p.124
- Français p.124
- Démonstration vidéo p.124
- Carte graphique p.124
- Sata1 10 connecteurs sata p.125
- Important p.125
- Français p.125
- Démonstration vidéo p.125
- Connecteurs internes p.125
- M2_1 port m p.126
- Important p.126
- Français p.126
- Démonstration vidéo p.126
- Sata_ex1 connecteur sata express p.126
- Important p.127
- Français p.127
- Cpufan1 2 sysfan1 3 connecteur d alimentation du ventilateur p.127
- Sur les connecteurs du boîtier les broches marquées d un petit triangle correspondent à des fils positifs veuillez utiliser les diagrammes ci dessus et l explication relative au m connector en option pour déterminer la bonne orientation et position des connecteurs p.128
- La majorité des connecteurs sur le panneau avant du boîtier d ordinateur sont d office connectés au jfp1 p.128
- Jfp1 jfp2 connecteur panneau système p.128
- Important p.128
- Français p.128
- Démonstration vidéo p.128
- Cliquez sur le lien ci dessous pour une démonstration vidéo de l installation des connecteurs du panneau avant http youtu be dpelidvnzui p.128
- Ces connecteurs se connectent aux interrupteurs et led du panneau avant le jfp1 est conforme au guide de conception de la connectique d entrée et sortie du panneau avant intel lors de l installation des connecteurs du panneau avant veuillez utiliser le m connector en option afin de vous simplifier l installation connectez tous les fils du boîtier au m connector puis connectez le m connector à la carte mère p.128
- Jusb1 connecteurs d extension usb 3 p.129
- Important p.129
- Français p.129
- Français p.130
- Jusb2 connecteurs d extension usb 2 p.130
- Jci1 connecteur intrusion chassis p.130
- Important p.130
- Sense_send p.131
- Jtpm1 connecteur de module tpm p.131
- Jaud1 connecteur audio en façade p.131
- Head phone r p.131
- Head phone l 8 no pin 6 mic detection 4 nc p.131
- Head phone detection p.131
- Ground p.131
- Français p.131
- Ce connecteur vous permet de connecter le panneau audio en façade il est conforme au guide de conception de la connectique d entrée et de sortie inte p.131
- Ce connecteur est relié à un module tpm trusted platform module en option veuillez vous référer au manuel du module tpm pour plus d informations détaillées p.131
- Important p.132
- Français p.132
- Cavaliers p.132
- Jslow1 cavalier de démarrage en mode ralenti p.132
- Jbat1 cavalier clear cmos p.132
- Interrupteur p.133
- Important p.133
- Français p.133
- Bios1 interrupteur multi bios p.133

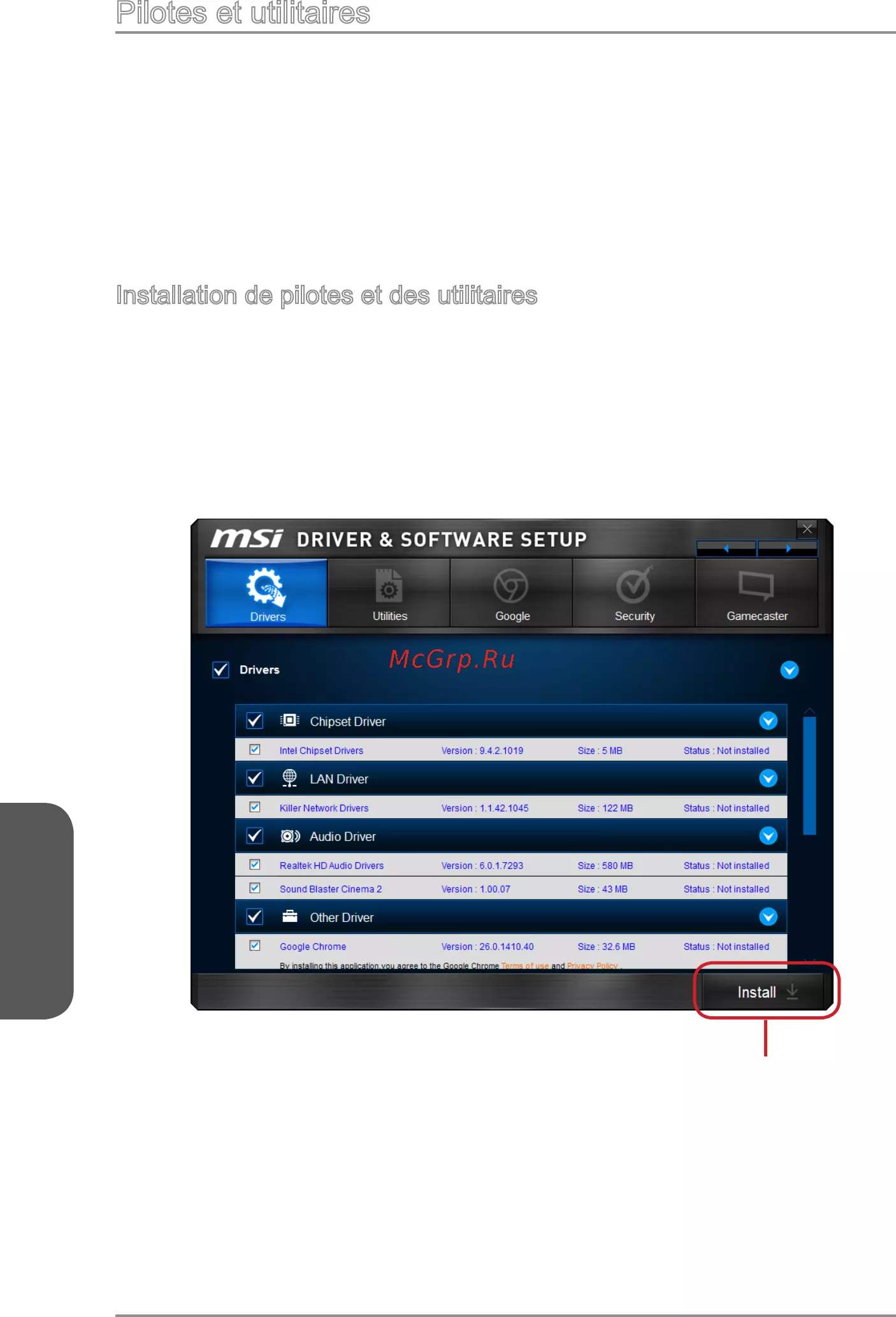

- Pilotes et utilitaires p.134
- Installation de pilotes et des utilitaires p.134
- Français p.134
- To run boot menu p.135
- Important p.135
- Français p.135
- Configuration du bios p.135
- Afficher les paramètres du bios p.135

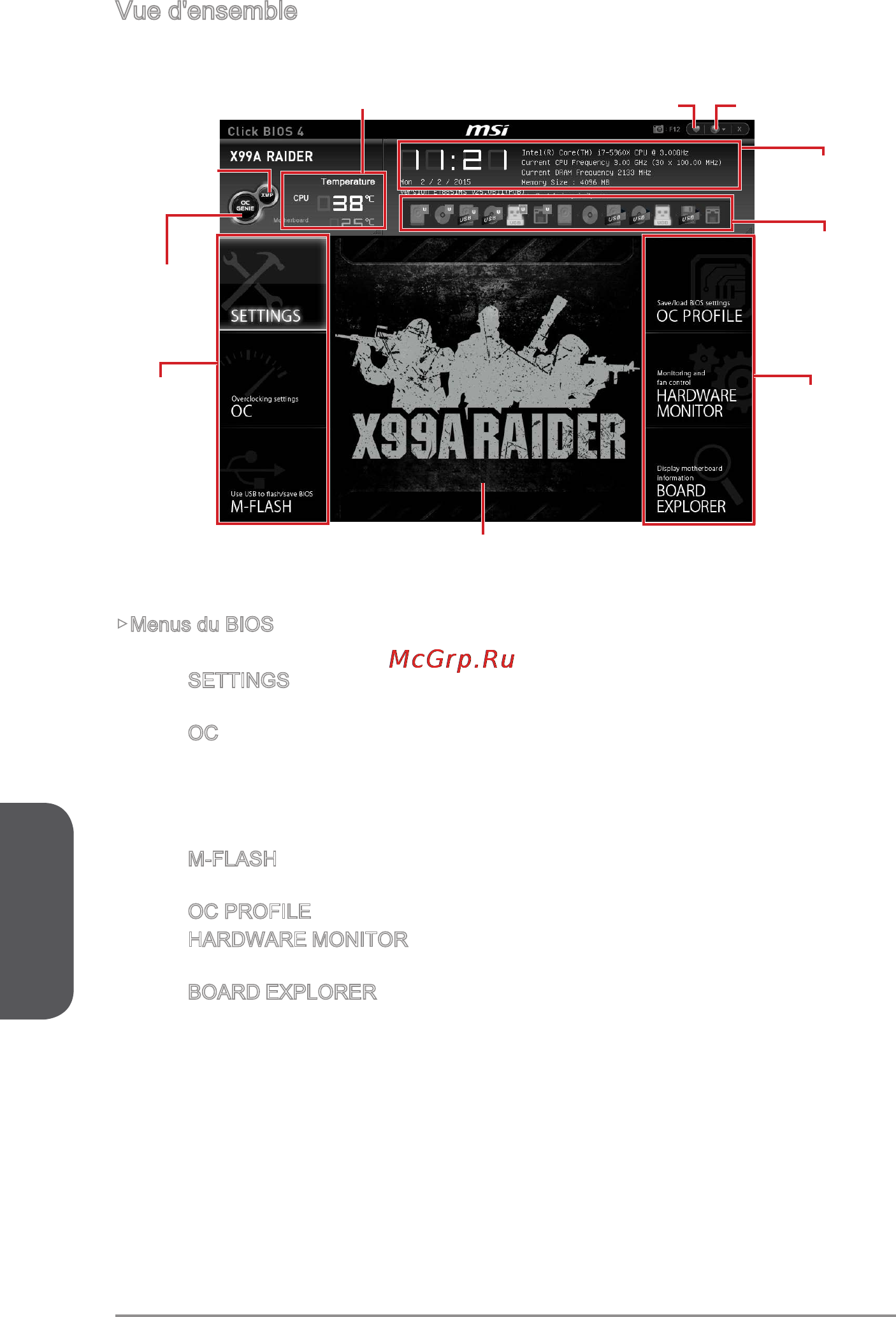

- Vue d ensemble p.136
- Français p.136
- Important p.137
- Français p.137
- Utilisation p.138
- Français p.138
- Oc menu p.139
- Important p.139
- Français p.139
- Français p.140
- Français p.141
- Français p.142
- Français p.143
- Français p.144
- Français p.145
- Français p.146
- Français p.147
- Français p.148
- Русский p.149
- Характеристики материнской платы p.150
- Русский p.150
- Русский p.151
- Русский p.152
- Русский p.153
- Подробное описание см в разделе документации характеристики материнской платы p.153
- Блок схема p.153
- Краткое руководство по разъемам p.154
- Русский p.154
- Справочное руководство по разъемам p.155
- Русский p.155
- Русский p.156
- Краткое руководство по работе с задней панелью p.156
- Внимание p.156
- Русский p.157
- Центральный процессор cpu p.158
- Русский p.158
- Процессор lga2011 3 p.158
- Внимание p.158
- Установка процессора и кулера p.159
- Русский p.159
- Видео инструкция p.159
- Русский p.160
- Русский p.161
- Русский p.162
- Поддержка четырехканального режима работы p.162
- Память p.162
- Определение каналов памяти p.162
- Внимание p.162
- Видео инструкция p.162
- Двухканальный режим p.163
- Четырехканальный режим p.163
- Установлены модули dimm 4 модуля памяти p.163
- Установлены модули dimm 3 модуля памяти p.163
- Установлены модули dimm 2 модуля памяти p.163
- Установка модулей памяти для работы в многоканальном режиме p.163
- Трехканальный режим p.163
- Схема установки p.163
- Русский p.163
- Четырехканальный режим p.164
- Установлены модули dimm 8 модулей памяти p.164
- Установлены модули dimm 6 модулей памяти p.164
- Схема установки p.164
- Русский p.164
- Для более стабильной работы системы в двухканальном трехканальном четырехканальном режимах модули памяти должны быть одинакового типа количества и емкости для каждого канала установка модулей должна начинаться с нечетного dimm слота p.164
- Внимание p.164
- Внимание p.165
- Русский p.165
- Отверстия под установочные винты p.165
- Электропитание p.166
- Смотрите видео чтобы узнать как подключить коннекторы питания http youtu be gkdyyr_83i4 p.166
- Русский p.166
- Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к блоку питания атх p.166
- Данные разъемы предназначены для подключения коннекторов питания atx для подключения коннекторов питания atx совместите кабель питания с разъемом и вставьте кабель в разъем при правильном выполнении подключения защелка на кабеле питания закрепляется в силовом разъеме материнской платы p.166
- Внимание p.166
- Видео инструкция p.166
- Jpwr1 2 разъемы питания atx p.166
- Данная материнская плата содержит множество разъемов для установки плат расширения например дискретных видеокарт или звуковых карт p.167
- Внимание p.167
- Pcie 3 x16 слот p.167
- Pcie 2 x1 слот p.167
- Pci_e1 5 слоты расширения pcie p.167
- 3 pcie gen 3 2 pcie gen 2 p.167
- Таблица пропускной способности pcie p.167
- Слоты расширения p.167
- Слот pcie поддерживает платы расширения с интерфейсом pcie p.167
- Русский p.167
- Перед установкой или извлечением плат расширения убедитесь что кабель питания отключен от электрической сети прочтите документацию на карту расширения и выполните необходимые дополнительные аппаратные или программные изменения для данной карты p.167
- Для установки одной карты расширения pcie x16 с оптимальной производительностью рекомендуется использовать слот pci_e1 p.167
- Установка одной видеокарты p.168
- Русский p.168
- Видео установка дискретной видеокарты p.168
- Видео инструкция p.168
- Русский p.169
- Внутренние разъемы p.169
- Внимание p.169
- Видео инструкция p.169
- Sata1 10 разъемы sata p.169
- M2_1 порт m p.170
- Русский p.170
- Внимание p.170
- Видео инструкция p.170
- Sata_ex1 разъем sata express p.170
- Русский p.171
- Внимание p.171
- Cpufan1 2 sysfan1 3 разъемы питания вентиляторов p.171
- Эти разъемы служат для подключения кнопок и светодиодных индикаторов расположенных на передней панели разъем jfp1 соответствует стандартам inte p.172
- Смотрите видео чтобы узнать как подключить разъемы передней панели http youtu be dpelidvnzui p.172
- Русский p.172
- На коннекторах кабелей системного блока плюсовым проводам соответствуют контакты обозначенные небольшими треугольниками для определения правильной ориентации коннектора относительно разъема служат вышеуказанные схемы и надписи на дополнительных разъемах большинство коннекторов передней панели системного блока подключены к разъему jfp1 p.172
- Внимание p.172
- Видео инструкция p.172
- Jfp1 jfp2 разъемы передней панели p.172
- Front panel i o connectivity design при подключении разъемов передней панели для удобства используются переходники и кабели входящие в комплект поставки подключите все провода системного блока к разъемам а затем подключите разъемы к материнской плате p.172
- Jusb1 разъемы расширения usb 3 p.173
- Русский p.173
- Внимание p.173
- Русский p.174
- Внимание p.174
- Jusb2 разъемы расширения usb 2 p.174
- Jci1 разъем датчика открытия корпуса p.174
- Русский p.175
- Данный разъем подключается к модулю трм trusted platform module дополнительные сведения см в описании модуля безопасности трм p.175
- Sense_send p.175
- Jtpm1 разъем модуля трм p.175
- Jaud1 аудиоразъем передней панели p.175
- Head phone r p.175
- Head phone l 8 no pin 6 mic detection 4 nc p.175
- Head phone detection p.175
- Ground p.175
- Front panel i o connectivity design p.175
- Этот разъем служит для подключения аудио коннектора на передней панели системного блока разъем соответствует стандарту inte p.175
- Русский p.176
- Джамперы p.176
- Внимание p.176
- Jslow1 джампер режима медленной загрузки p.176
- Jbat1 джампер очистки данных cmos p.176
- Русский p.177
- Переключатели p.177
- Внимание p.177
- Bios1 переключатель multi bios p.177
- Установка драйверов и утилит p.178
- Русский p.178
- Драйверы и утилиты p.178
- Вход в настройки bios p.179
- Внимание p.179
- To run boot menu p.179
- Русский p.179
- Настройка bios p.179
- Нажмите на клавишу del для запуска в меню настройки или f11 p.179
- Для запуска в меню загрузки p.179
- Русский p.180
- Общие сведения p.180
- Русский p.181
- Внимание p.181
- Русский p.182
- Работа с настройками bios p.182
- Русский p.183
- Меню oc p.183
- Внимание p.183
- Русский p.184
- Русский p.185
- Русский p.186
- Русский p.187
- Русский p.188
- Русский p.189
- Русский p.190
- Русский p.191
- Русский p.192
- Русский p.193
- Установка p.195
- Installation установка p.195
- Installation p.195
- Installation установка p.196
- Installation установка p.197
- Memory speicher mémoire памяти p.198
- Installation установка p.198
- Motherboard carte mère материнские платы p.199
- Connecteurs d alimentation pазъема питания p.201
- Power connector atx stromanshcluss p.201
- Installation установка p.201
- Http youtu be gkdyyr_83i4 p.201
- Или p.202
- Installation установка p.202
- Или p.203
- Sata hdd p.203
- Installation установка p.203
- Http youtu be rzsmpqxythc p.203
- Installation установка p.204
- Installation установка p.205
- Http youtu be dpelidvnzui p.205
- Hd_led hd_led rst_sw rst_sw rsvd_dnu p.205
- Front panel connector frontpanel anschluss p.205
- Connecteur panneau avant pазъемов передней панели p.205
- Connecteur périphérique периферийных разъемов p.206
- Или p.206
- Peripheral connector peripheriestecker p.206
- Installation установка p.206
- Graphics card grafikkarte carte graphique p.207
- Bидеокарты p.207
- Installation установка p.208
Похожие устройства
-
MSI MAG B560M MORTARСжатое руководство пользователя -
MSI MAG B560M MORTAR WIFIКраткое руководство
-
MSI PRO B660M-P DDR4Инструкция по работе -
MSI PRO B660M-P WIFI DDR4Руководство по использованию
-
MSI PRO Z790-A WIFIРуководство по эксплуатации -
MSI X370 SLI PLUSРуководство по быстрому запуску -
MSI H110M PRO-VDLРуководство по эксплуатации -
MSI MPG Z690 FORCE WIFIИнструкция по применению -
MSI MPG Z690 CARBON WIFIИнструкция к устройству
-
MSI X299 RAIDERКраткая инструкция -
MSI A320M WATER PLUSИнструкция по работе -
MSI A320M PRO-EИнструкция пользователя
Découvrez comment configurer et accéder au BIOS de votre ordinateur. Apprenez à modifier les paramètres, surveiller la température et gérer le démarrage des périphériques.
