Deutsch
De-21

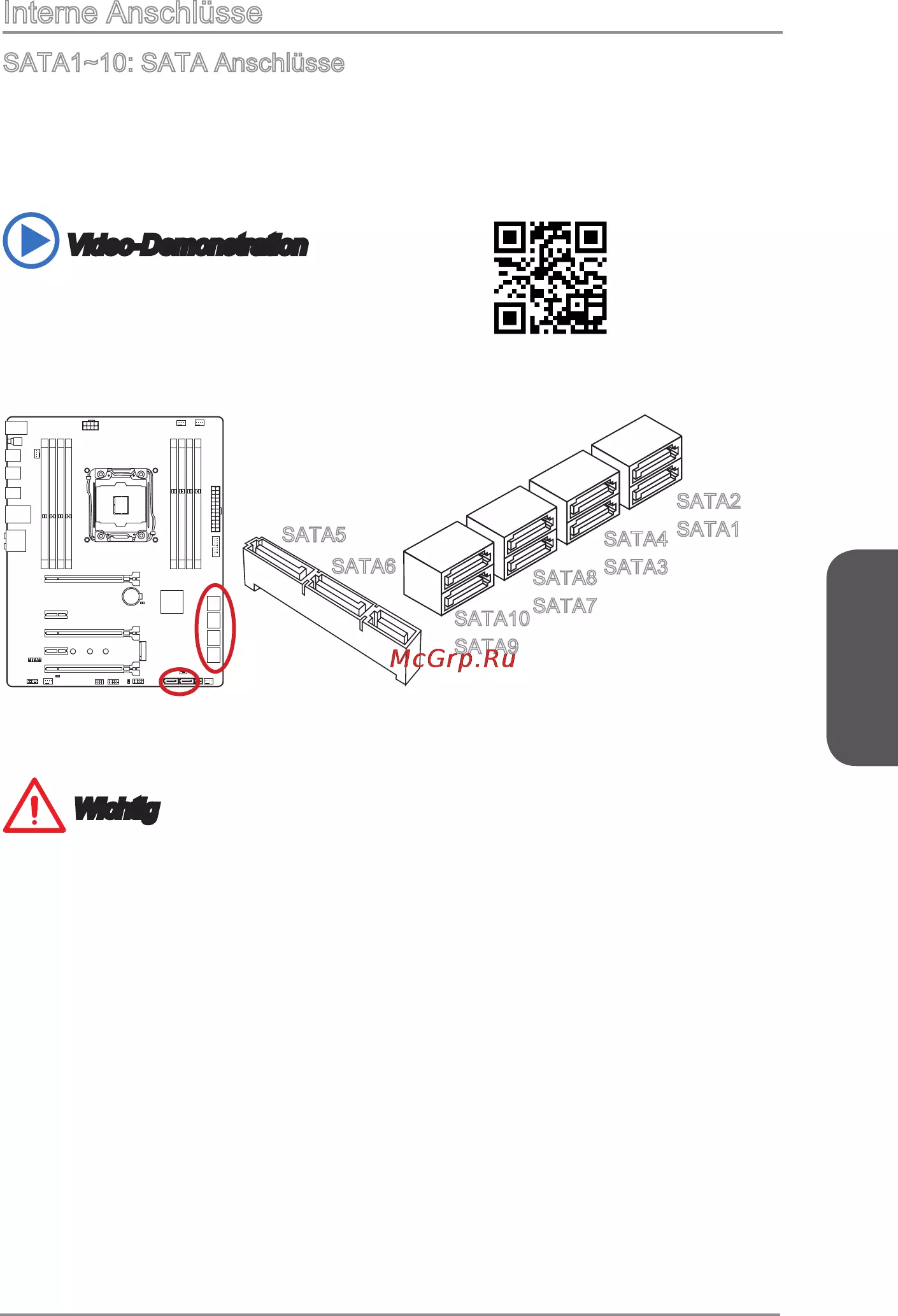

Interne Anschlüsse
SATA1~10: SATA Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA
(SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial
ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische
Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).
Video-Demonstration
Anhand dieses Video an untenstehender Adresse
erfahren Sie, wie Sie eine SATA-Featplatte
installieren.
http://youtu.be/RZsMpqxythc
SATA2
SATA1
SATA5
SATA4
SATA3
SATA8
SATA7
SATA10
SATA9
SATA6
■ SATA1~6 unterstützen RAID 0, RAID 1, RAID 5 und RAID 10.
■ SATA7~10 Anschlüsse unterstützen den IDE Modus und den AHCI Modus nur.
Wichtig
•

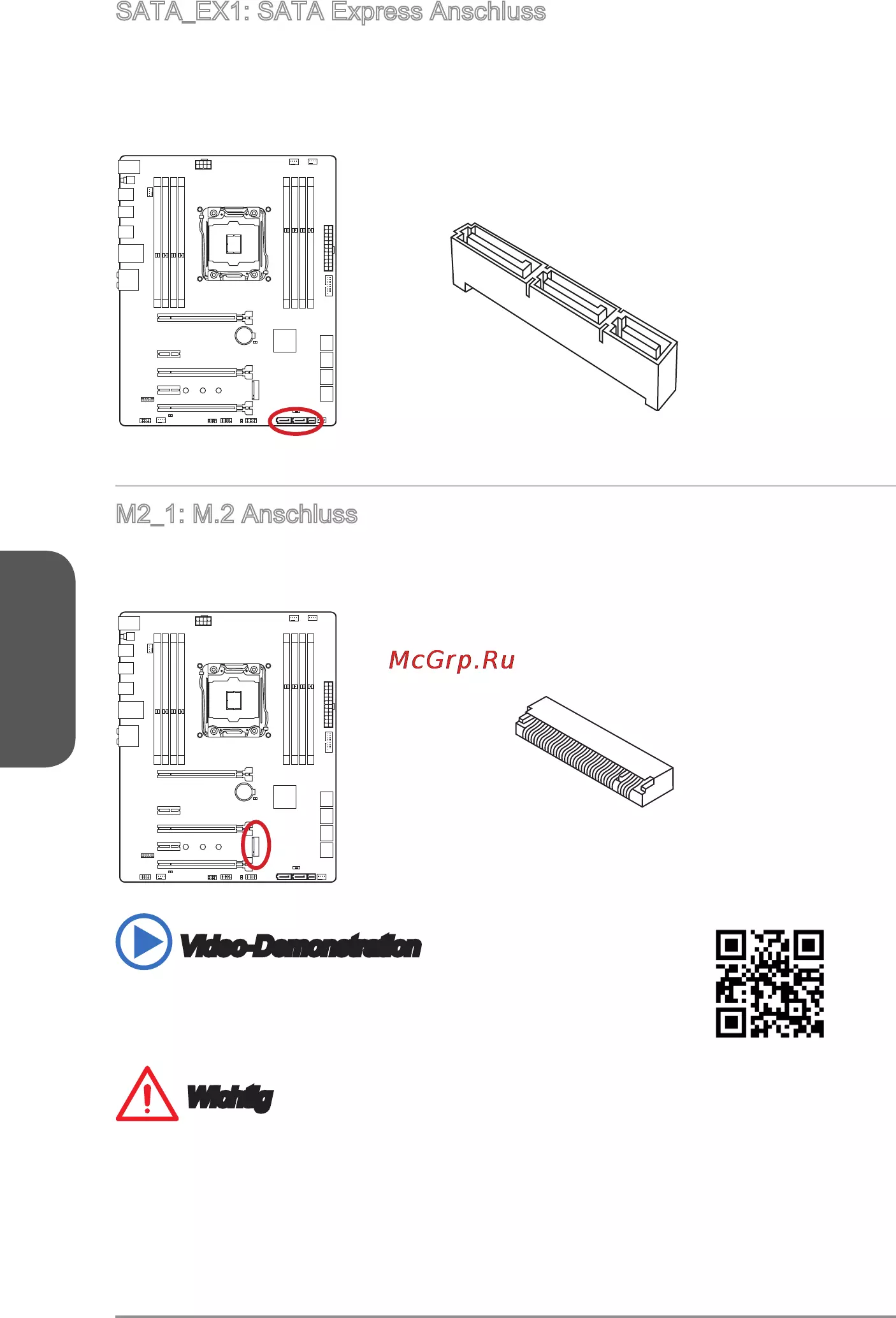

Die SATA5 und SATA6 Anschlüsse werden nicht zur Verfügung stehen, wenn Sie
ein M.2 SATA-Modul im M.2 Port installieren.
•
Viele Serial ATA Geräte benötigen eine zusätzliche Stromversorgung über das PC-
Netzteil. Dazu gehören Festplatten (SSD und HDD), und optische Laufwerke (CD-/
DVD-/ Blu-Ray). Weitere Informationen bietet das entsprechende Handbuch des
Laufwerks.
•
Meist müssen Serial-ATA Geräte im Gehäuse verschraubt werden. Informationen
dazu nden Sie im Gehäuse- oder Gerätehandbuch.
•
Knicken Sie das Serial ATA Kabel nicht in einem 90° Winkel. Datenverlust könnte
die Folge sein.
•
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
achen Stecker auf dem Motherboard einstecken.
