![MSI x99a raider — настройки BIOS процессора и памяти для производительности и совместимости [190/208]](/img/pdf.png)
MSI x99a raider — настройки BIOS процессора и памяти для производительности и совместимости [190/208]

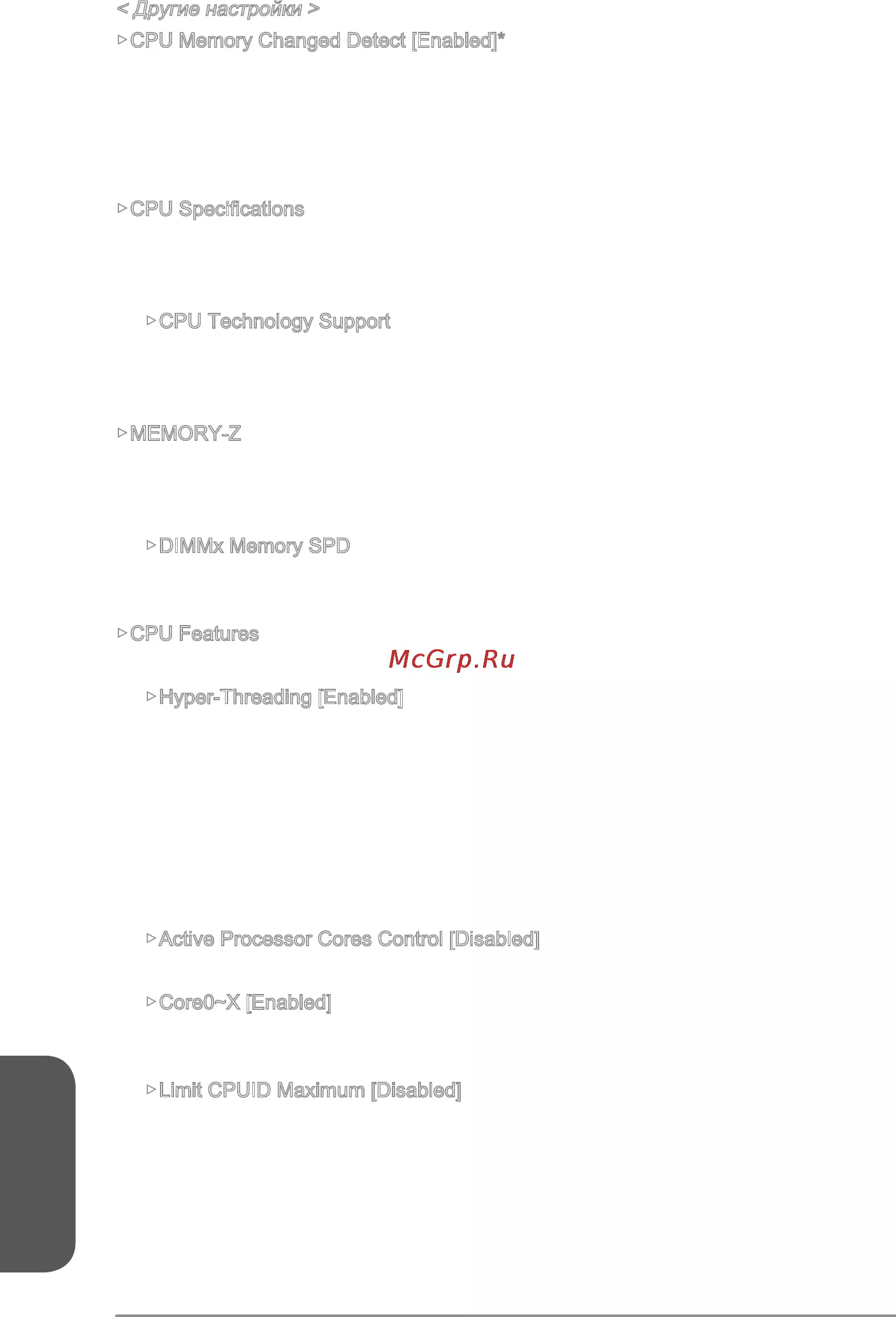

![MSI x99a raider [190/208] Русский](/views2/1174535/page190/bgbe.png)
Русский
Ru-42
< Другие настройки >
▶CPU Memory Changed Detect [Enabled]*
Включение или выключение предупреждающих сообщений при загрузке системы,
когда процессор или память были заменены.
[Enabled] Система выдает предупреждение во время загрузки. Требуется
загрузить настройки по умолчанию для новых устройств.
[Disabled] Выключение этой функии и сохранение текущих настроек BIOS.
▶CPU Specications
Нажмите <Enter> для входа в подменю. В этом подменю представлена
информация об установленном процессоре. Для просмотра этой информации в
любое время нажмите на кнопку [F4]. Это значение нельзя изменять.
▶CPU Technology Support
Нажмите <Enter> для входа в подменю. В данном подменю отображаются ос-
новные функции, поддерживаемые установленным процессором. Это значе-
ние нельзя изменять.
▶MEMORY-Z
Нажмите <Enter> для входа в подменю. В подменю выделены все параметры и
тайминги установленной памяти. Для просмотра этой информации в любое время
нажмите на кнопку [F5].
▶DIMMx Memory SPD
Нажмите <Enter> для входа в подменю. Это подменю показывает информацию
об установленной памяти. Это значение нельзя изменять.
▶CPU Features
Нажмите <Enter> для входа в подменю.
▶Hyper-Threading [Enabled]
Процессор использует технологию Hyper-threading для увеличения произво-
дительности. Технология Intel Hyper-Threading позволяет наскольким наборам
регистров в процессоре исполнять инструкции одновременно. Это существен-
но увеличивает производительность системы. Этот пункт появляется, когда
установленный процессор поддерживает изменение данного параметра.
[Enable] Включить технологию Intel Hyper-Threading.
[Disabled] Выключить эту функцию, если система не поддерживает функцию
НТ.
▶Active Processor Cores Control [Disabled]
Включение или выключение следующих пунктов (Core0~X).
▶Core0~X [Enabled]
Включение или выключение ядер процессора. Пункты появятся только при
включении “Active Processor Cores Control”.
▶Limit CPUID Maximum [Disabled]
Включение или выключение расширенных значений CPUID.
[Enabled] BIOS будет ограничивать максимальное входное значение CPUID
для обхода проблемы загрузки в устаревших операционных
системах, не поддерживающих процессор с расширенными
значениями CPUID.
[Disabled] Используйте фактическое максимальное входное значение
CPUID.
