MSI x99a raider — интерфейсы подключения для устройств хранения данных [170/208]

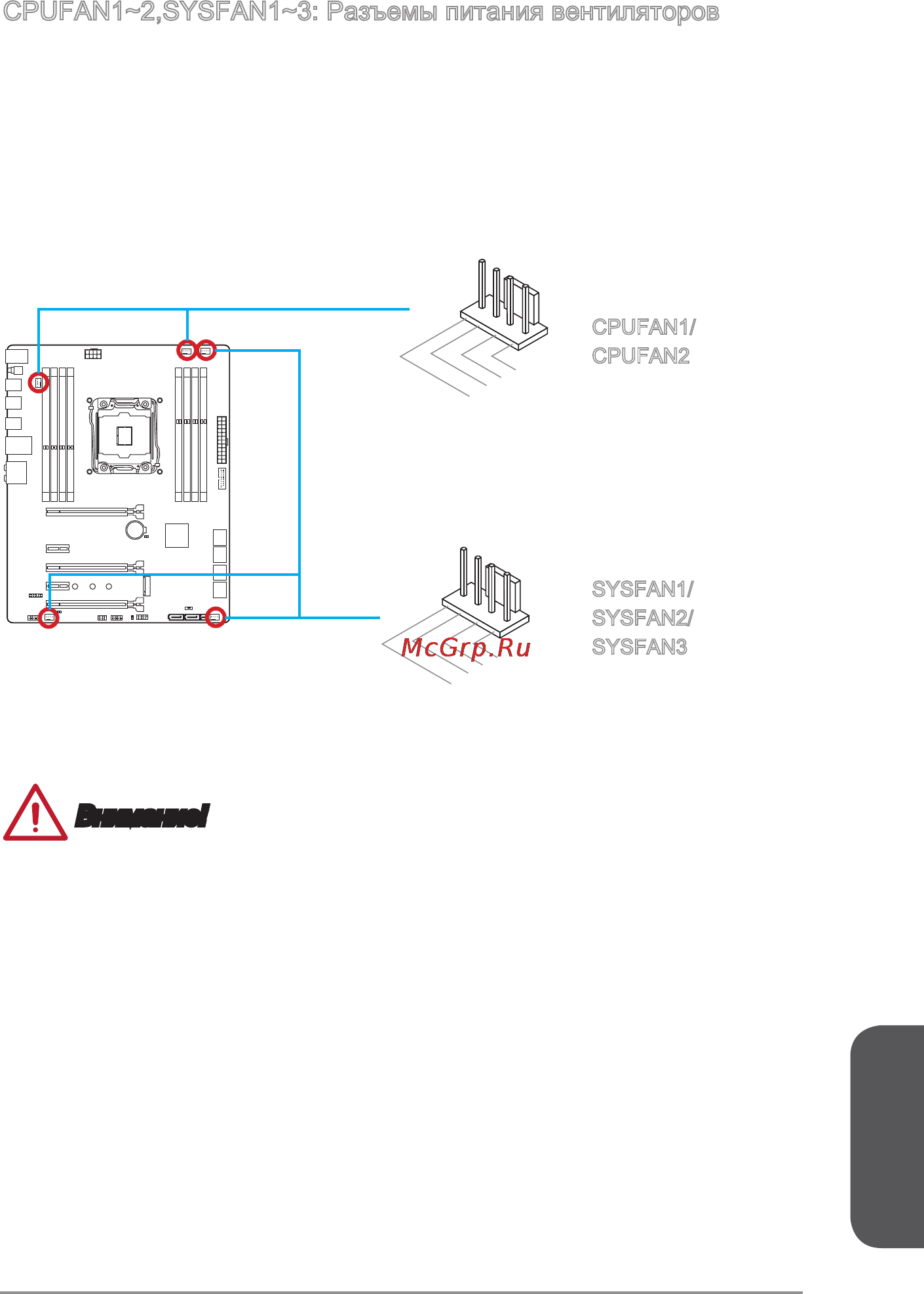

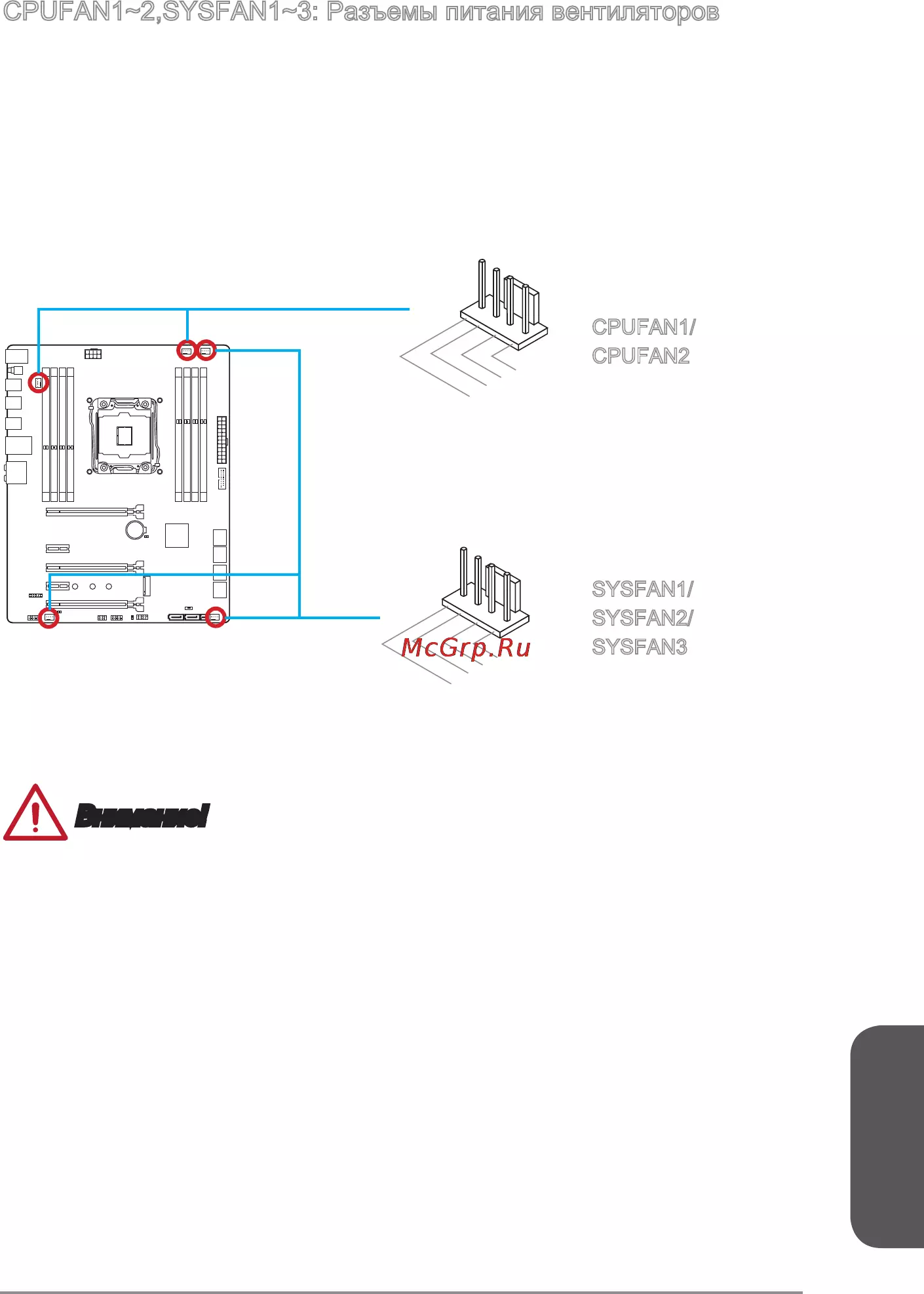

![MSI x99a raider [170/208] Русский](/views2/1174535/page170/bgaa.png)
Русский
Ru-22

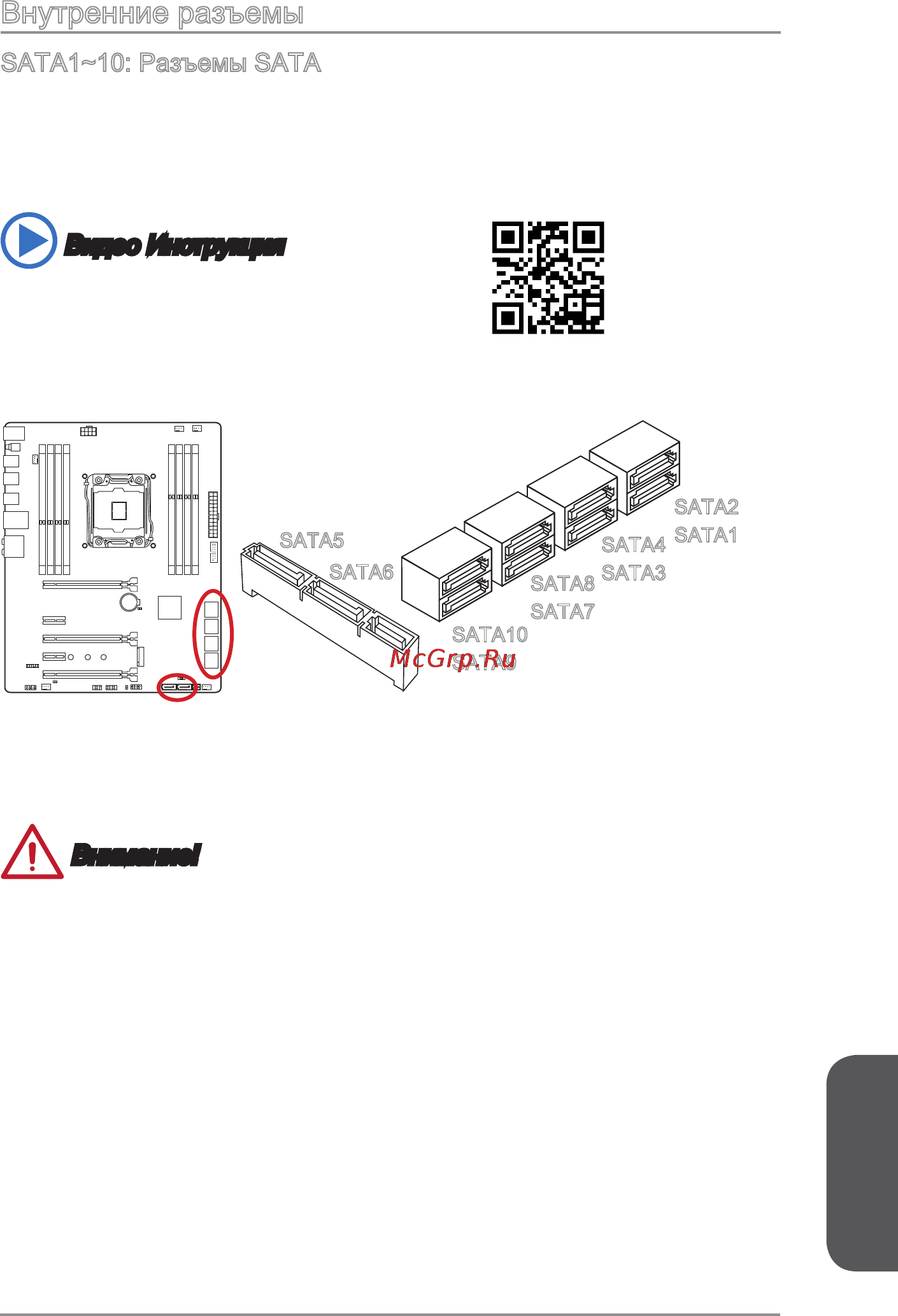

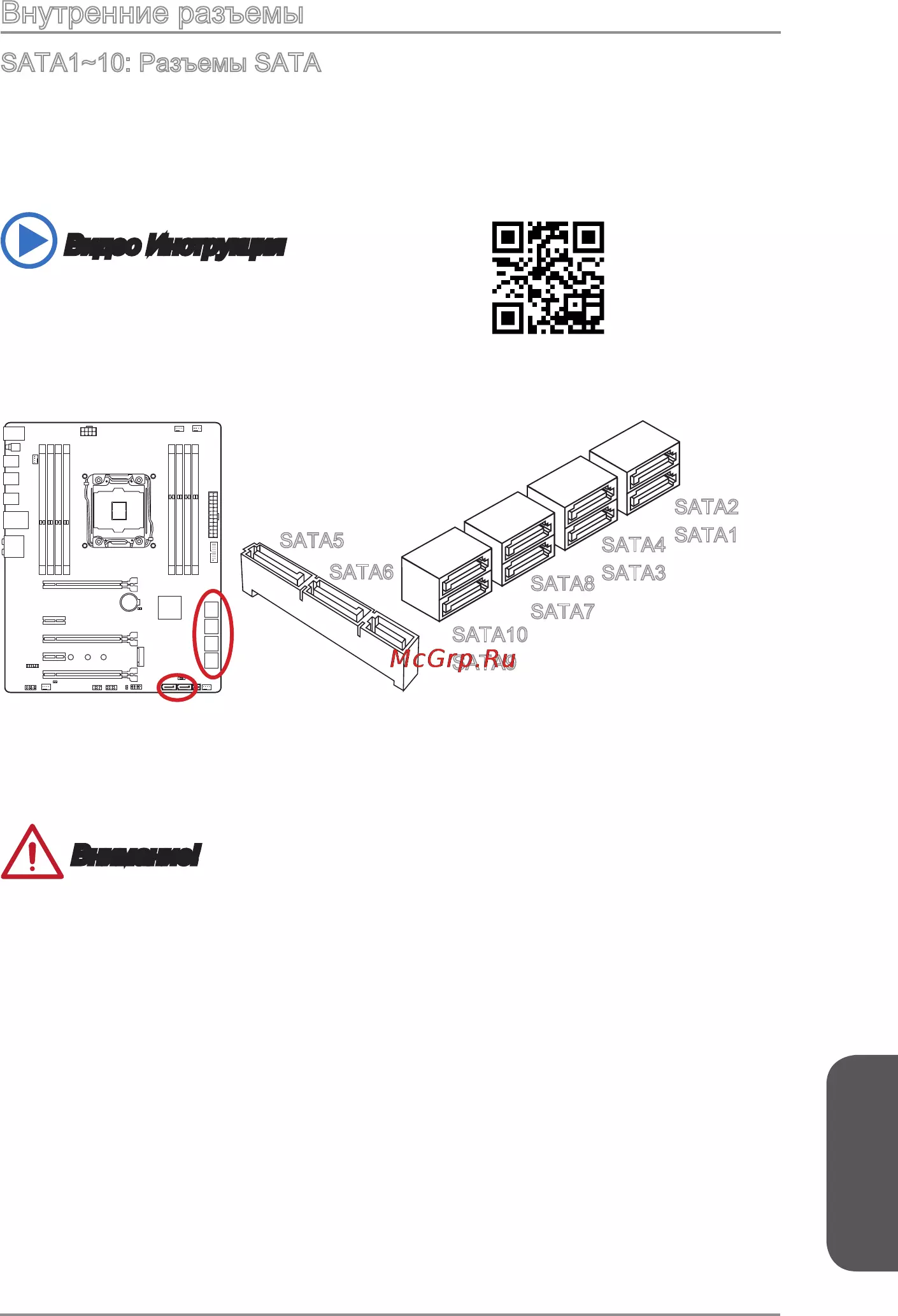

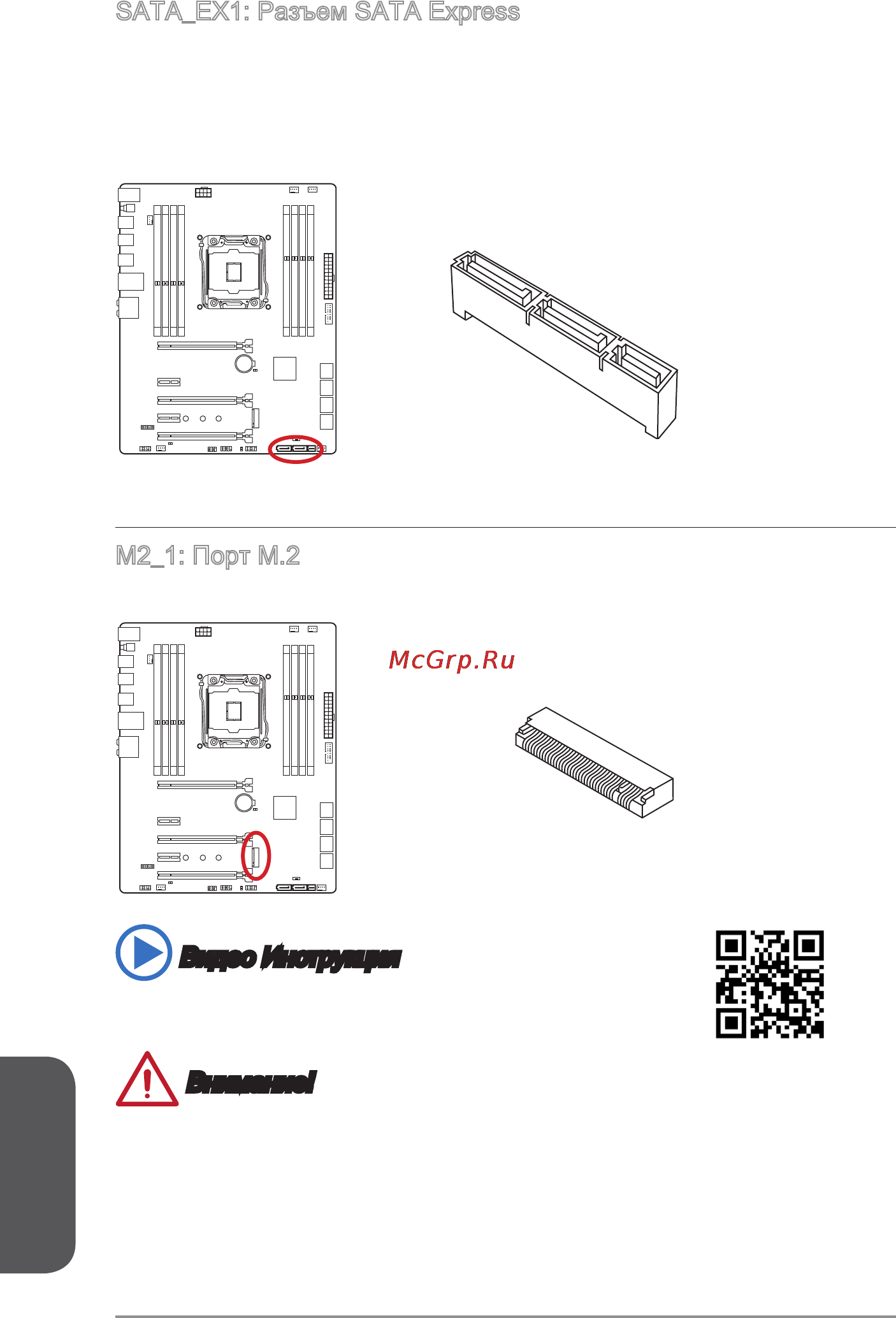

SATA_EX1: Разъем SATA Express
SATA Express- новый интерфейс для подключения устройств хранения данных с
высокой производительностью. Поддерживает подключение одного устройства
SATA Express со скоростью передачи данных до 10 Гбит/с. Подключение
устройства SATA Express к соответствующему разъему 3-в-1, осуществляется с
помощью кабеля SATA Express.
M2_1: Порт M.2
Порт M.2 поддерживает как модули M.2 SATA 6 Гб/с, так и модули M.2 PCIe.
Видео Инструкция
Смотрите видео, чтобы узнать как установить модули M.2.
http://youtu.be/JCTFABytrYA
Внимание!
•
Порты SATA Express/ SATA5~6 будут недоступны при установке модуля M.2
SATA в порт M.2.
•
Intel RST не поддерживает PCIe M.2 SSD и Legacy ROM.
•
Интерфейс M.2 PCIe не поддерживает RAID 0, RAID1, RAID 5 и RAID 10.
