Deutsch
De-36

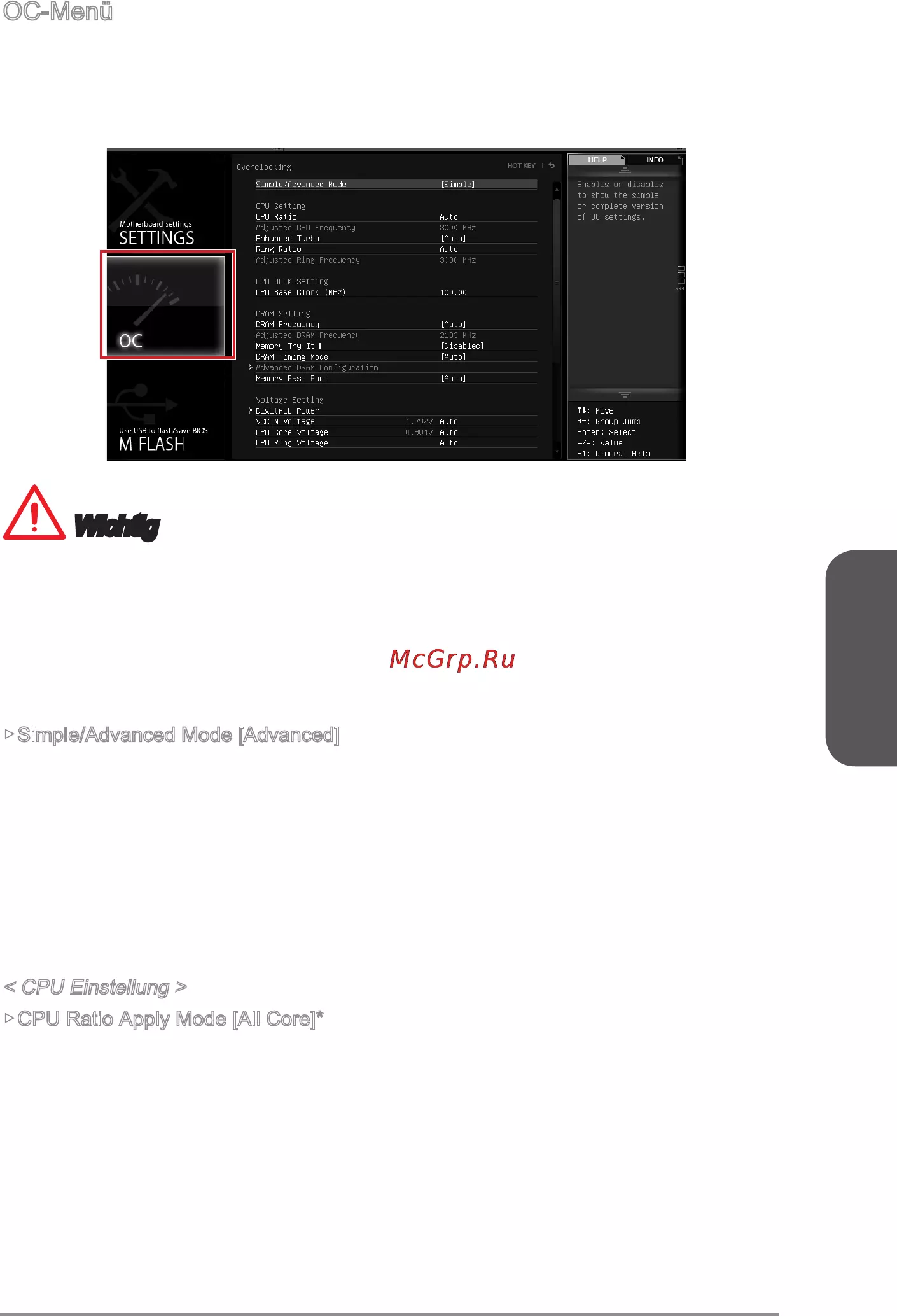

▶CPU Ratio [Auto]
Legen Sie den CPU-Multiplikator fest, um die CPU-Taktfrequenzen für alle Kerne
zu bestimmen. Diese Option kann nur geändert werden, wenn der Prozessor diese
Funktion unterstützt.
▶X-Core Ratio Limit [Auto]
Diese Option erscheint nur, wenn eine CPU installiert ist, die diese Funktion
unterstützt.Hier können Sie den CPU Multiplikator für die verschiedenen aktiven Kerne
einstellen.
▶Adjusted CPU Frequency
Es zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige –
Änderungen sind nicht möglich.
▶CPU Ratio Mode [Dynamic Mode]*
Wählen Sie den Betriebsmodus des CPU-Multiplikators. Diese Option wird angezeigt,
wenn Sie den CPU-Multiplikator manuell einstellen.
[Fixed Mode] Legt den CPU-Multiplikator fest.
[Dynamic Mode] Der CPU-Multiplikator wird dynamisch je nach CPU-Belastung
verändert.
▶EIST [Enabled]*
Aktivieren oder deaktivieren Sie die Enhanced Intel
®
SpeedStep Technologie.
[Enabled] Aktiviert EIST, um die CPU-Spannung und Taktfrequenz dynamisch
anzupassen. Es kann zu verringern durchschnittliche Stromverbrauch
und die durchschnittliche Wärmeproduktion.
[Disabled] Deaktiviert EIST.
▶Intel Turbo Boost [Enabled]*
Aktivieren oder deaktivieren Sie Intel
®
Turbo Boost. Diese Option wird angezeigt,
wenn die installierte CPU diese Einstellungen unterstützt.
[Enabled] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu
erhöhen, wenn das System mehr Leistung benötigt.
[Disabled] Deaktivieren Sie diese Funktion.
▶Enhanced Turbo [Disabled]
Aktivieren oder deaktivieren Sie die Enhanced Turbo Funktion für alle CPU-Kerne die
CPU-Leistung zu erhöhen. Diese Option wird angezeigt, wenn die installierte CPU
diese Einstellungen unterstützt.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enabled] Alle CPU-Kerne werden mit maximalem Turbo konguriert.
[Disabled] Deaktivieren Sie diese Funktion.
▶Ring Ratio [Auto]
Setzen Sie den Ring Ratio. Der erlaubte Wertebereich ist abhängig von der
installierten CPU.
▶Adjusted Ring Frequency
Zeigt die angepasste Ring Frequenz. Nur Anzeige – keine Änderung möglich.
