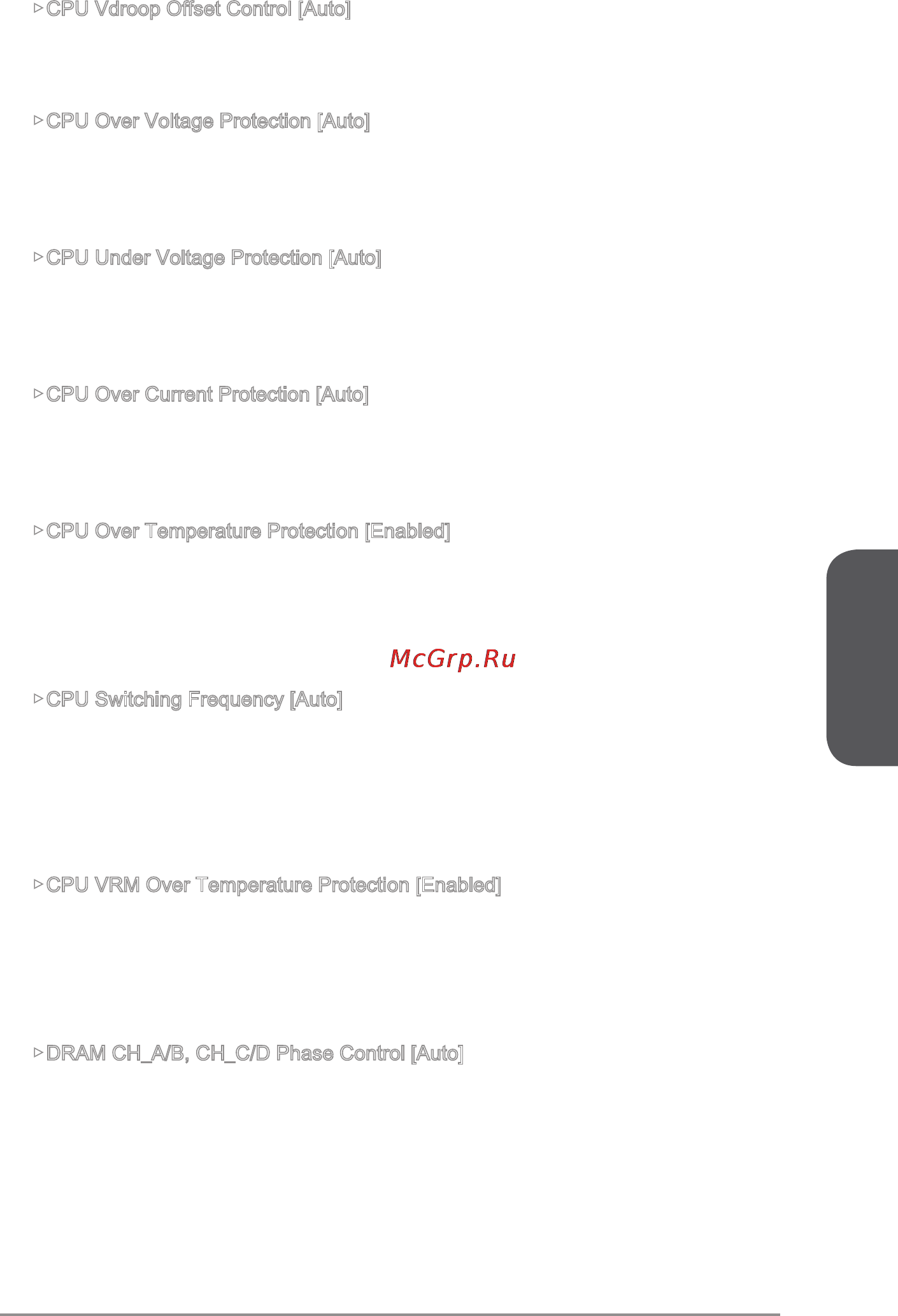

![MSI x99a raider [97/208] Deutsch](/views2/1174535/page97/bg61.png)
Deutsch
De-39
▶CPU Vdroop Offset Control [Auto]
Legen Sie einen Prozentsatz der Oset-Spannung für die CPU VDroop fest. Wenn
die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellung automatisch
kongurieren.
▶CPU Over Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest. Wenn die
Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch
kongurieren. Höhere Spannung bietet weniger Sicherheit und kann das System
beschädigen.
▶CPU Under Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den CPU-Unterspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Schutz und kann das
System beschädigen.
▶CPU Over Current Protection [Auto]
Legen Sie den aktuellen Grenzwert für den CPU-Überstromschutz fest. Wenn die
Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch
kongurieren. Höhere Spannung bietet weniger Sicherheit und kann das System
beschädigen.
▶CPU Over Temperature Protection [Enabled]
Aktivieren oder deaktivieren Sie den CPU Übertemperaturschutz.
[Enabled] Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf
CPU. Die CPU-Frequenz kann gedrosselt werden, wenn CPU VRM
über die Temperaturgrenze erhöht.
[Disabled] Deaktiviert diese Funktion.
▶CPU Switching Frequency [Auto]
Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die CPU Core-Spannung und
den Ripple Bereich zu stabilisieren. Die Erhöhung der PWM Arbeitsgeschwindigkeit
verursachen höhere Temperatur der MOSFET. So stellen Sie bitte sicher, dass
eine Kühllösung für MOSFET gut vorbereitet, bevor Sie den Wert erhöhen.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren.
▶CPU VRM Over Temperature Protection [Enabled]
Aktivieren oder deaktivieren Sie den CPU VRM Übertemperaturschutz.
[Enabled] Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf
CPU VRM. Die CPU-Frequenz kann gedrosselt werden, wenn CPU
VRM über die Temperaturgrenze erhöht.
[Disabled] Deaktiviert diese Funktion.
▶DRAM CH_A/B, CH_C/D Phase Control [Auto]
Steueren Sie PWM Phase proportional zur DRAM-Belastung. Wenn die Einstellung
auf [Auto] gesetzt ist, wird das BIOS die DRAM PWM-Phase automatisch
optimieren.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Optimized] Legt den optimalen Stromphasen Modus fest.
[Disabled] Deaktiviert die PWM-Phase Switching Funktion.
