![MSI x99a raider — установка процессора и радиатора: пошаговое руководство [161/208]](/img/pdf.png)

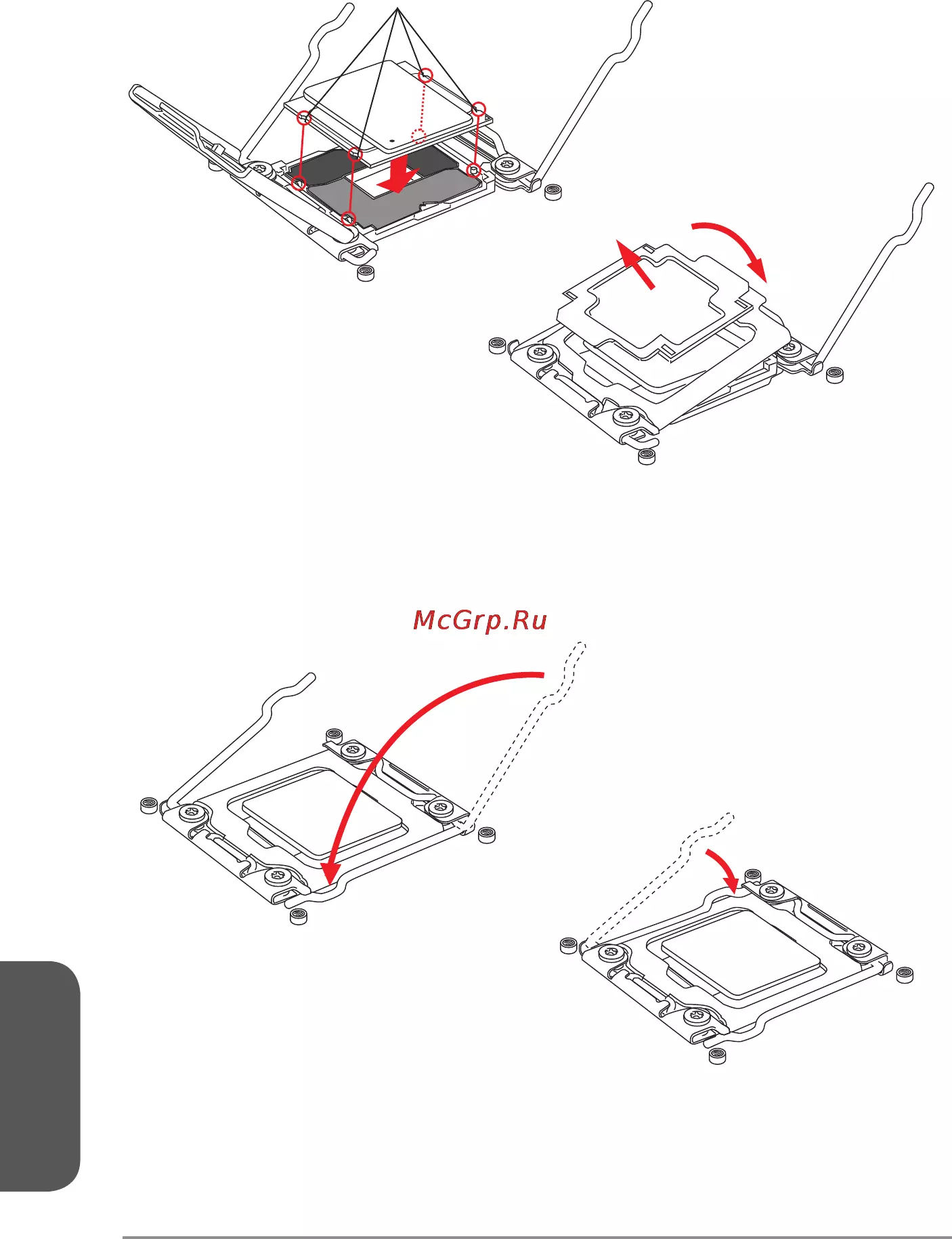

MSI x99a raider — установка процессора и радиатора: пошаговое руководство [161/208]
![MSI x99a raider [161/208] Русский](/views2/1174535/page161/bga1.png)
Русский
Ru-13

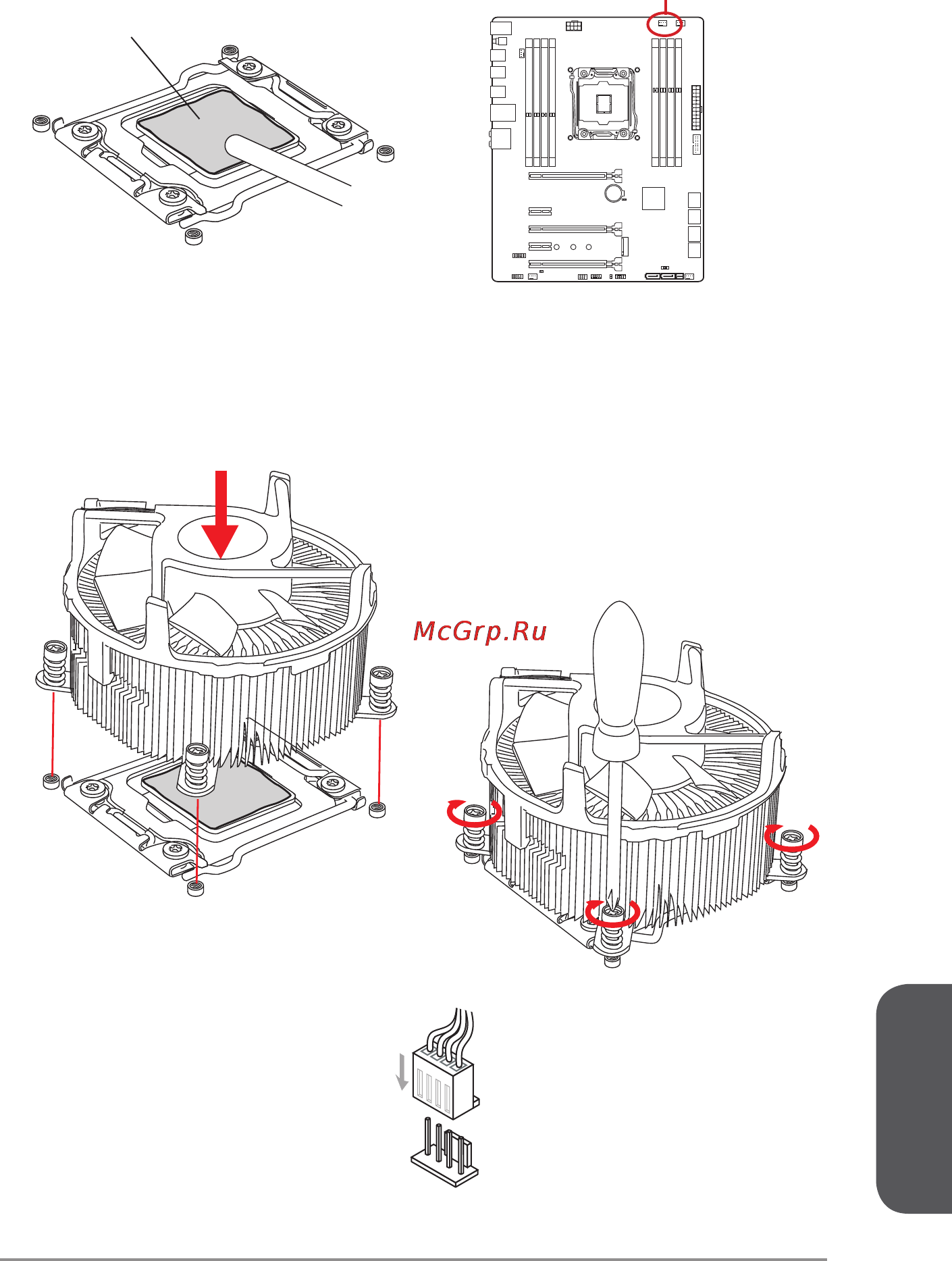

9. Ровно нанесите тонкий слой термопасты на поверхность процессора. Это
поможет улучшить теплоотвод и предотвратит перегрев процессора.
10. Найдите на плате коннектор процессорного вентилятора.
11. Расположите радиатор охлаждения так, чтобы его провода смотрели на
коннектор питания вентилятора, а элементы крепления располагались над
соответствующими отверстиями в плате.
12. Используйте отвертку, чтобы закрепить четыре невыпадающих винта.
13. И, наконец, подключите кабель
вентилятора процессора
к разъему вентилятора на
системной плате.
Термопаста
CPUFAN1
