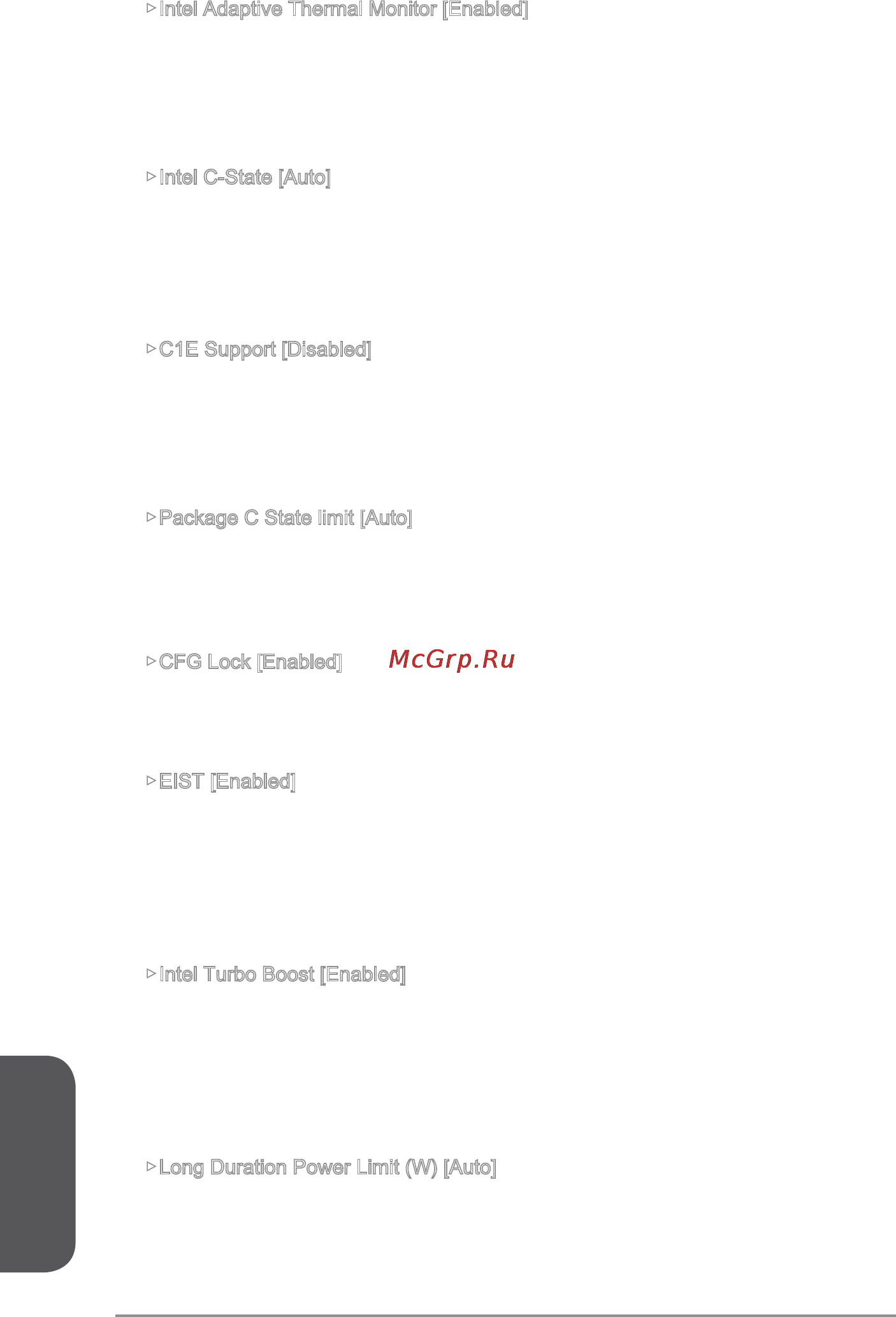

![MSI x99a raider [192/208] Русский](/views2/1174535/page192/bgc0.png)
Русский
Ru-44
▶Intel Adaptive Thermal Monitor [Enabled]
Включение или выключение адаптивного температурного мониторинга для
защиты процессора от перегрева.
[Enabled] Уменьшает частоту ядра процессра, когда процессор превышает
адаптивную температуру.
[Disabled] Выключение функции.
▶Intel C-State [Auto]
C-state- это технология управления питанием процессора, определяемая ACPI.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[Enabled] Определяет состояние простоя системы и значительно сокраща-
ет энергопотребление процессором.
[Disabled] Выключение функции.
▶C1E Support [Disabled]
Включение или выключение функции C1E для энергосбережения в состоянии
простоя. Данный пункт появляется при включении “Intel C-State”.
[Enabled] Включение функции C1E для снижения частоты и напряжения
процессора в целях энергосбережения в состоянии простоя.
[Disabled] Функция выключена.
▶Package C State limit [Auto]
Данный параметр позволяет выбрать режим C-state для энергосбережения
при простое системы. Этот элемент появляется при включении “Intel C-State”.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[C0~C6] Уровни энергосбережения от высокого к низкому (C6, C2, C0).
▶CFG Lock [Enabled]
Заблокировать или разблокировать MSR 0xE2[15], бит блокировки CFG.
[Enabled] Блокирует бит блокировки CFG.
[Disabled] Разблокирует бит блокировки CFG.
▶EIST [Enabled]
Включение или выключение технологии Enhanced Intel
®
SpeedStep. Этот пункт
появляется, если “Simple/ Advanced Mode” установлено в [Simple].
[Enabled] Включение EIST для регулировки напряжения и частоты
ядра процессора. Этот пункт может снизить среднее
энергопотребление и тепловыделение.
[Disabled] Выключение EIST.
▶Intel Turbo Boost [Enabled]
Включение или выключение Intel
®
Turbo Boost. Данный пункт применим для
режима Simple и доступен, когда установленный процессор поддерживает
данную функцию.
[Enabled] Включение этой функции приводит к автоматическому
увеличению производительности процессора.
[Disabled] Функция выключена.
▶Long Duration Power Limit (W) [Auto]
Настроить предельную мощность TDP процессора для длительной работы в
режиме Turbo Boost.
