MSI x99a raider — правильная установка процессора и кулера для стабильной работы [159/208]
![MSI x99a raider [159/208] Видео инструкция](/views2/1174535/page159/bg9f.png)
Русский
Ru-11
Установка процессора и кулера
При установке процессора обязательно установите кулер процессора. Кулер,
представляющий собой систему охлаждения процессора, предупреждает
перегрев и обеспечивает стабильную работу системы. Ниже представлены
указания по правильной установке процессора и его кулера. Неправильная
установка процессора и кулера может привести к выходу из строя процессора и
материнской платы.
Видео Инструкция
Смотрите видео, чтобы узнать как установить процессор и
кулер:
http://youtu.be/WPhyn2C5mgs

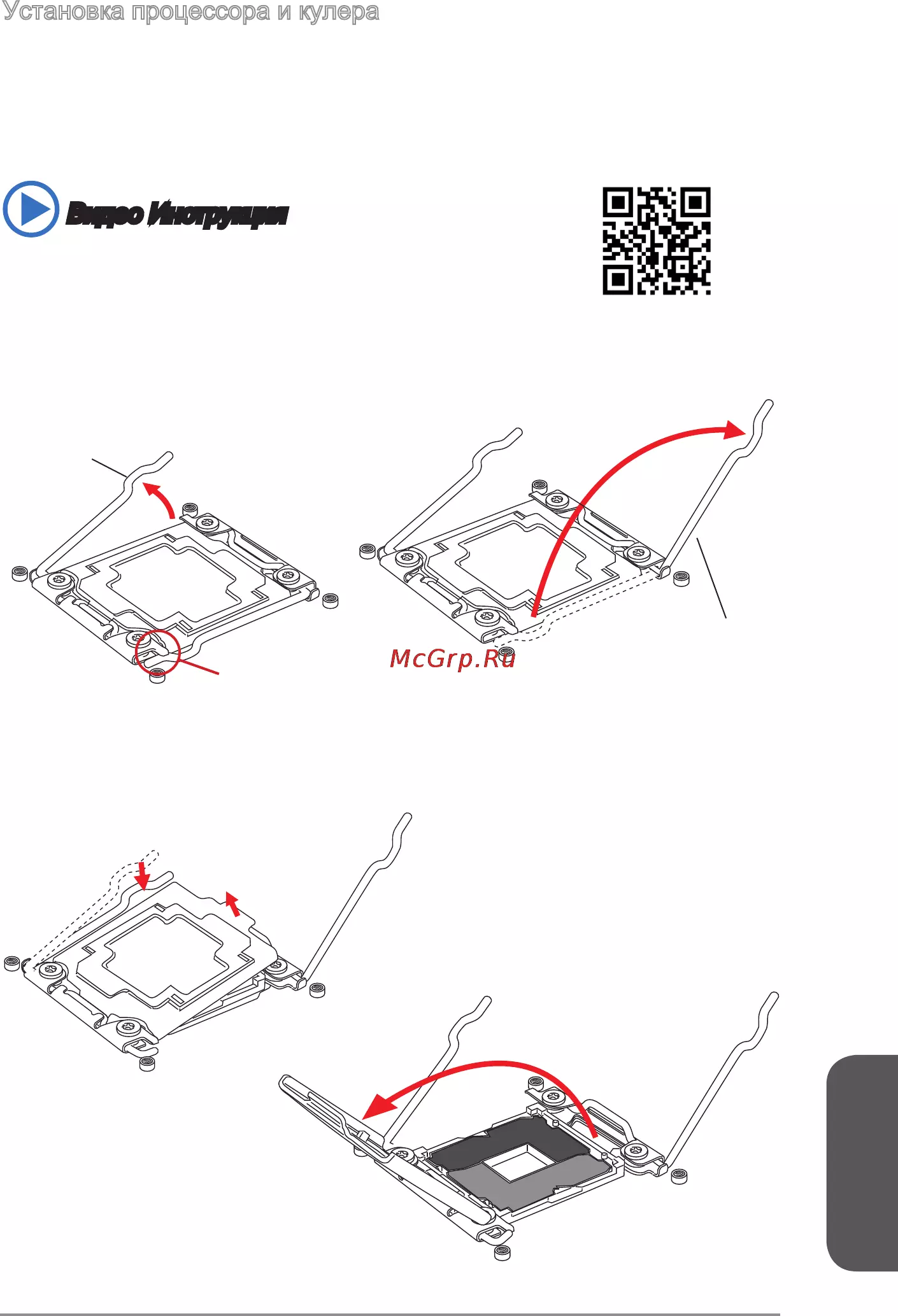

3. Откройте загрузочную пластину, надавив на петличный рычаг.
4. Возьмитесь за выступ, как только он приподнимется над сокетом и
полностью откройте загрузочною пластину.
1. Поднимите петличный рычаг. Вы можете идентифицировать петличный
рычаг как показано на рисунке ниже. На одном из концов рычага имеется
специальный зацеп.
2. Поднимите прижимной рычаг.
Прижимной
рычаг
Петличный рычаг
Удерживающая
петля
