![MSI x99a raider [66/208] Rücktafel übersicht](/views2/1174535/page66/bg42.png)
Deutsch
De-8

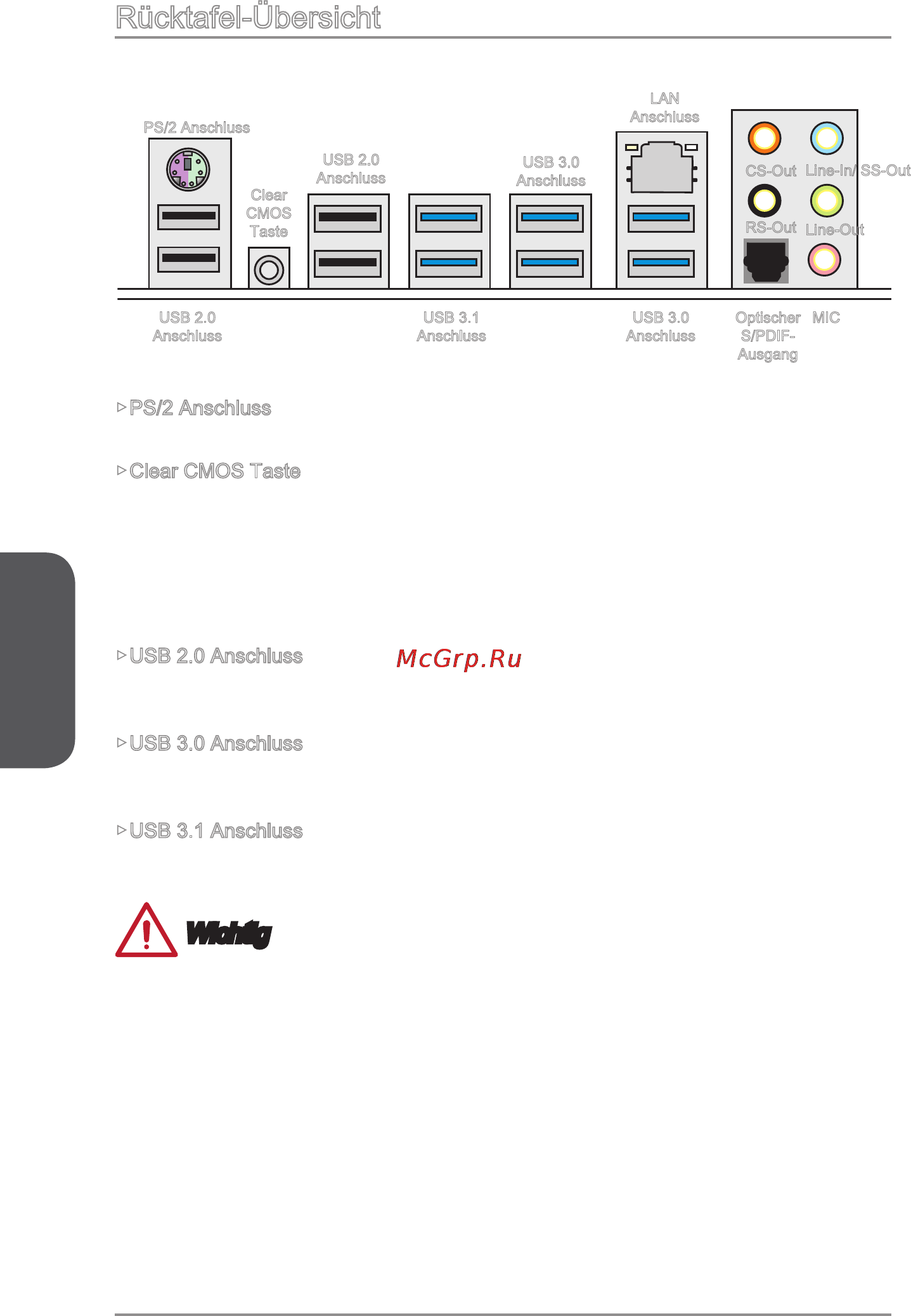

Rücktafel-Übersicht
▶PS/2 Anschluss
Der PS/2
®
DIN Anschluss ist für eine PS/2
®
Maus/Tastatur.
▶Clear CMOS Taste
Auf dem Motherboard bendet sich ein CMOS RAM, dass durch eine zusätzliche
Batterie versorgt wird um Daten der Systemkonguration zu speichern. Mit diesem
CMOS RAM kann das System bei Betätigung des Netzschalters jederzeit automatisch
hochgefahren werden. Wenn Sie die Systemkonguration löschen wollen, müssen
Sie die Steckbrücke für kurze Zeit umsetzen (Clear Data) bzw. die Clear-CMOS-Taste
betätigen.
▶USB 2.0 Anschluss
Der USB 2.0 Anschluss dient zum direkten Anschluss von USB 2.0-Geräten, wie etwa
Tastatur, Maus oder weiterer USB 2.0-kompatibler Geräte.
▶USB 3.0 Anschluss
Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Er unterstützt
Datentransferraten bis zu 5 Gbit/s (SuperSpeed).
▶USB 3.1 Anschluss
Der USB 3.1 Anschluss ist abwärtskompatibel mit USB 3.0/ 2.0-Geräten. Er
unterstützt Datentransferraten bis zu 10 Gb/s (SuperSpeed USB 10 Gbps).
Wichtig
Um ein USB 3.0/ 3.1 einzusetzen, schließen Sie es bitte mit einem USB 3.0/ 3.1
kompatiblen Kabel an einen USB 3.0/ 3.1 Anschluss an.
Optischer
S/PDIF-
Ausgang
Line-In/ SS-Out
Line-Out
RS-Out
CS-Out
USB 3.1
Anschluss
Clear
CMOS
Taste
LAN
Anschluss
PS/2 Anschluss
USB 2.0
Anschluss
USB 3.0
Anschluss
USB 3.0
Anschluss
USB 2.0
Anschluss
MIC
