[+] Vous permet de compenser la tension par le mode de valeur positive.
[-] Vous permet de compenser la tension par le mode de valeur négative.

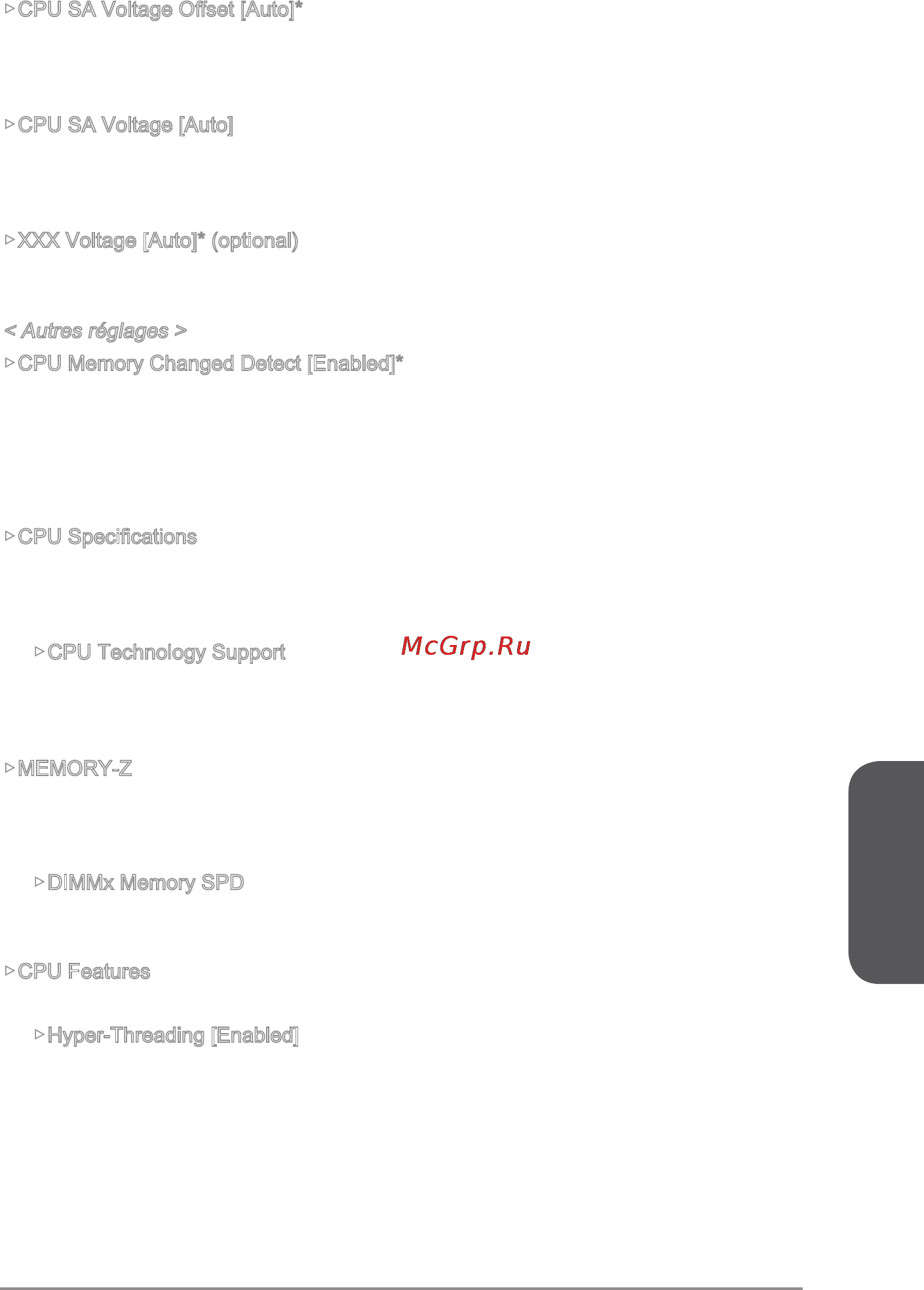

▶CPU SA Voltage Oset [Auto]*
Dénit la valeur de compensation pour la tension CPU SA. En “Auto”, le BIOS dénit
ces tensions automatiquement ou vous pouvez les régler manuellement. Ce menu
apparaît lorsque “CPU SA/IOA/IOD Voltage Mode” est mis en [Oset Mode].
▶CPU SA Voltage [Auto]
Dénit les tensions CPU SA. En “Auto”, le BIOS dénit ces tensions automatiquement
ou vous pouvez les régler manuellement. Ce menu apparaît “CPU SA Voltage Mode”
est mis en [Manual Mode].
▶XXX Voltage [Auto]* (optional)
Dénit les tensions relatives à la mémoire/ PCH. En mode [Auto], le BIOS congure ces
tensions automatiquement. Vous pouvez également les régler manuellement.
< Autres réglages >
▶CPU Memory Changed Detect [Enabled]*
Enables or disables the system to issue a warning message during boot when the CPU
or memory has been replaced.
[Enabled] The system will issue a warning message during boot and than needs to
load the default settings for new devices.
[Disabled] Disables this function and keeps the current BIOS settings.
▶CPU Specications
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache les car-
actéristiques du processeur installé. Vous pouvez également accéder au menu d’infor-
mations à tout moment en appuyant sur [F4]. Fonctionne en lecture seule.
▶CPU Technology Support
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache les
principales fonctions prises en charge par le processeur installé. Fonctionne en lec-
ture seule.
▶MEMORY-Z
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache toutes les
informations de réglages et de latence de la mémoire installée. Vous pouvez également
accéder au menu d’informations à tout moment en appuyant sur [F5].
▶DIMMx Memory SPD
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache les
informations de la mémoire installée. Fonctionne en lecture seule.
▶CPU Features
Appuyez sur <Enter> pour entrer dans le sous-menu.
▶Hyper-Threading [Enabled]
Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de
transaction et réduire le temps de réponse utilisateur. La technologie traite les multi
cœurs dans le processeur comme des multi processeurs logiques qui exécutent
les instructions simultanément. Dans ce cas-là, la performance du système est
considérablement augmentée.
[Enable] Active la technologie Intel Hyper-Threading.
[Disabled] Désactive ce menu si le système ne prend pas la fontion HT en
charge.
