Vue d’ensemble des composants
PCI_E1~7: Slots d'extention PCIe
PCI_E1: Slot PCIe 3.0 x 1
PCI_E2: Slot PCIe 3.0 x 16/ x 8
PCI_E3: Slot PCIe 3.0 x 1
PCI_E4: Slot PCIe 3.0 x 1
PCI_E5: Slot PCIe 3.0 x 8
PCI_E6: Slot PCIe 3.0 x 1
PCI_E7: Slot PCIe 3.0 x 4/ x 1

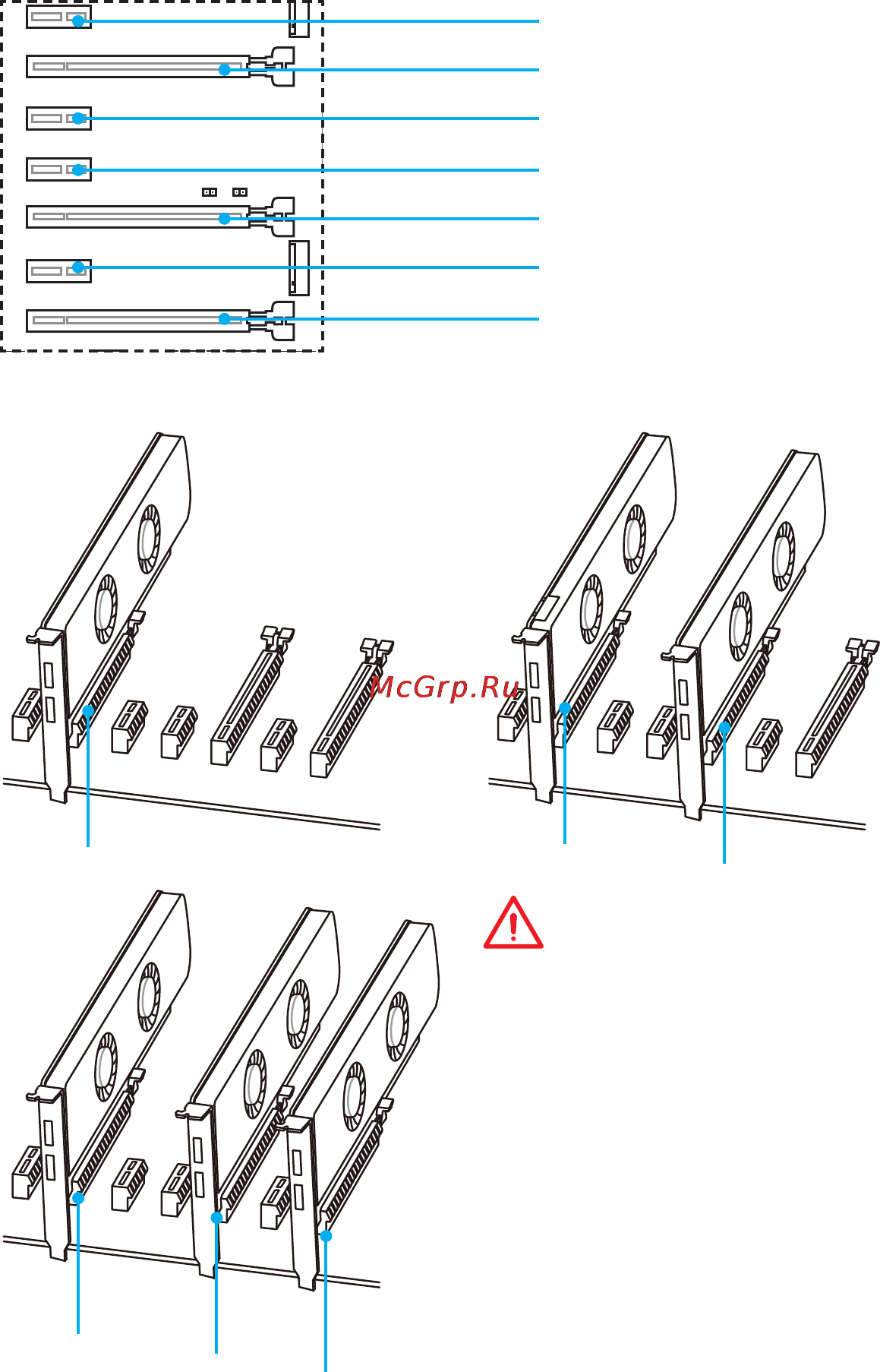

x16
x8
x8
x8
x8
x4
Installation recommandée pour une configuration multi-GPU
Important
●
Le slot PCI_E7 utilisera le standard
PCIe 3.0 x1 lorsqu’une carte
d’extension sera connectée au slot
PCI_E3/ PCI_E4/ PCI_E6.
●
Si vous choisissez d’installer une
seule carte d’extension PCIe x16, nous
vous recommandons d’utiliser le slot
PCI_E2 pour profiter de performances
optimales.
●
Veillez à toujours mettre l’ordinateur
hors tension et à débrancher le cordon
d’alimentation avant d’installer les
cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier
si un composant ou un logiciel doit être
modifié.
