MSI z170a-g45 gaming [113/172] Tableau codes debug led
![MSI z170a-g45 gaming [113/172] Tableau codes debug led](/views2/1174628/page113/bg71.png)
25
Vue d’ensemble des composants

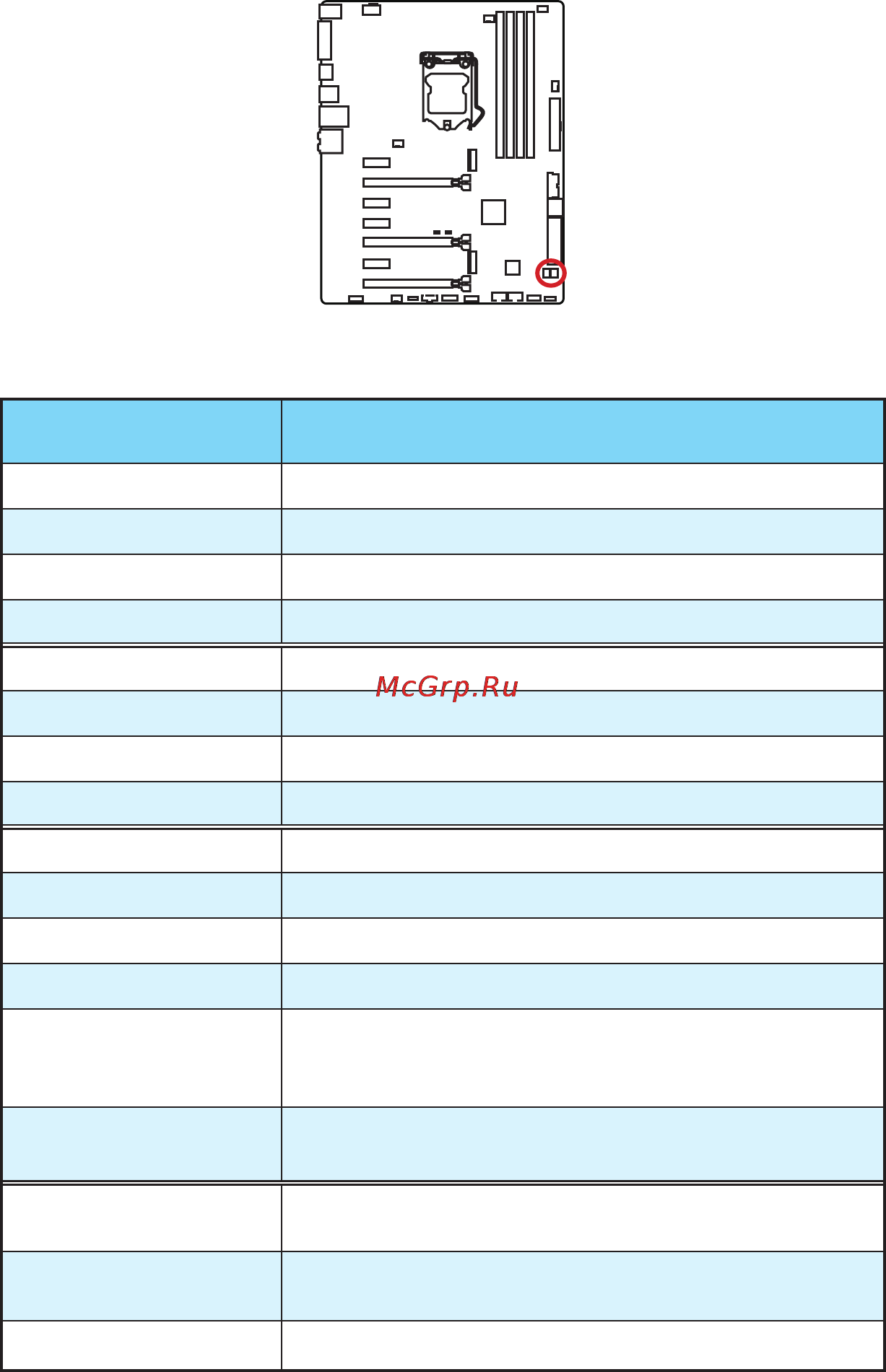

POST: Debug Code LED
Tableau codes Debug LED
Post Etat
02,07 Initialisation du démarrage du processeur
03,08 Allumage initialisation North Bridge
04,09 Allumage initialisation South Bridge
0B Allumage initialisation Cache
11~14,32~36,56~5A Antérieur initialisation CPU
15~18,37~3A Antérieur initialisation North Bridge
19~1C,3B~3E Antérieur initialisation South Bridge
1D~2F,31,3F~4E,50~55 Antérieur initialisation mémoire
63~67,D0 Postérieur initialisation CPU
69~6F,D1 Postérieur initialisation North Bridge
70~77,D2 Postérieur initialisation South Bridge
92~96,B5,D4 Initialisation bus PCI
97,98,99,B2,D5~D7
Console périphériques Sortie/Entrée /initialisation
consoler et chargement Option ROM (VGA, RAID, ports
parallèles, ports séries……)
9A~A7,B4
Initialiser et détecter les périphériques intégrés (USB/
SATA/ SCSI……)
A8,A9,AB
Démarrage de la conguration BIOS. Conguration
BIOS si nécessaire/ exigé.
AD/AE
Evénement Prêt à Démarrer/ Evénement démarrage
Legacy
CPU température Démarrage complet
