Vue d’ensemble des composants

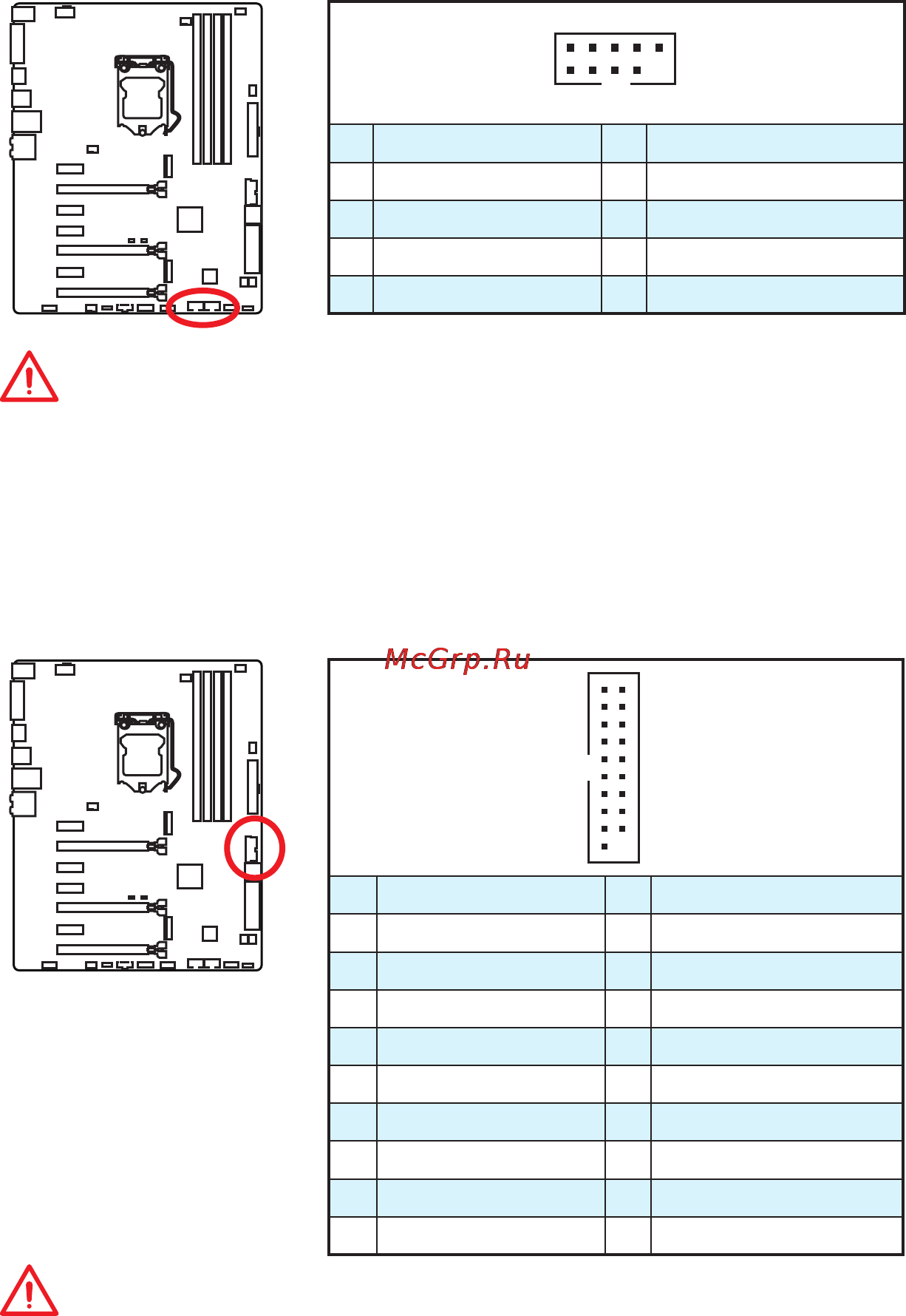

JUSB3: Connecteurs USB 3.1 Gen1

Ces connecteurs vous permettent de relier un port USB 3.1 Gen1 sur le panneau

avant.

10 11

1 Power 11 USB2.0+

2 USB3_RX_DN 12 USB2.0-

3 USB3_RX_DP 13 Ground

4 Ground 14 USB3_TX_C_DP

5 USB3_TX_C_DN 15 USB3_TX_C_DN

6 USB3_TX_C_DP 16 Ground

7 Ground 17 USB3_RX_DP

8 USB2.0- 18 USB3_RX_DN

9 USB2.0+ 19 Power

10 Ground 20 No Pin

Important

Notez que les câbles d’alimentation et de terre doivent être branchés correctement

afin d’éviter d’endommager la carte.

JUSB1~2: Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

2 10

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

Important

●

Notez que les broches VCC et Terre doivent être branchées correctement afin

d’éviter tout dommage sur la carte mère.

●

Pour recharger votre tablette, smartphone ou autre périphérique par l’intermédiaire

d’un port USB, veuillez installer l’utilitaire MSI

SUPER CHARGER.
