24
Компоненты материнской платы

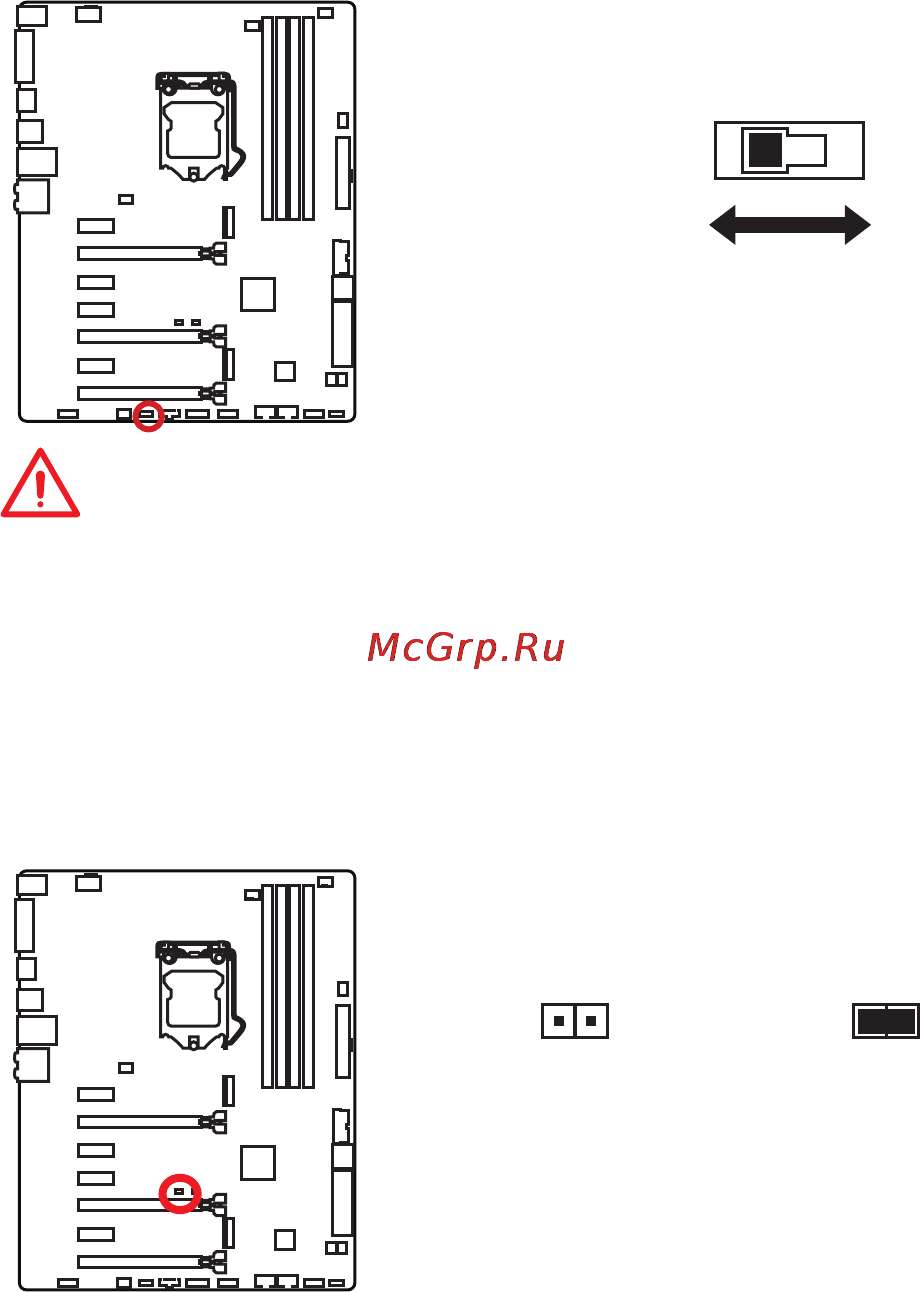

SLOW_1: Переключатель режима медленной загрузки
Этот переключатель используется в случае применения систем охлаждения
LN2, что в свою очередь позволяет создать экстремальные условия для
оверклокинга. Это позволяет загружаться при стабильной частоте процессора и
предотвращает сбои в работе.
Нормально
(По умолчанию)
Включено
Внимание!
Пользователи осуществляют разгон при экстремально низких температурах
на свой страх и риск. Результаты разгона могут различаться в зависимости от
модели процессора.
JBAT1: Джампер очистки данных CMOS (Сброс BIOS)
На плате установлена CMOS память с питанием от батарейки для хранения
данных о конфигурации системы. Для сброса конфигурации системы (очистки
данных CMOS памяти), воспользуйтесь этим джампером.
Сохранение
данных
(По умолчанию)
Очистка
данных/ Сброс
BIOS
Сброс настроек BIOS до значений по умолчанию
1. Выключите компьютер и отключите его от электрической розетки.
2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1 в
течение 5-10 секунд.
3. Снимите джампер с контактов JBAT1.
4. Подключите компьютер к электрической сети и включите питание.
