17
Vue d’ensemble des composants

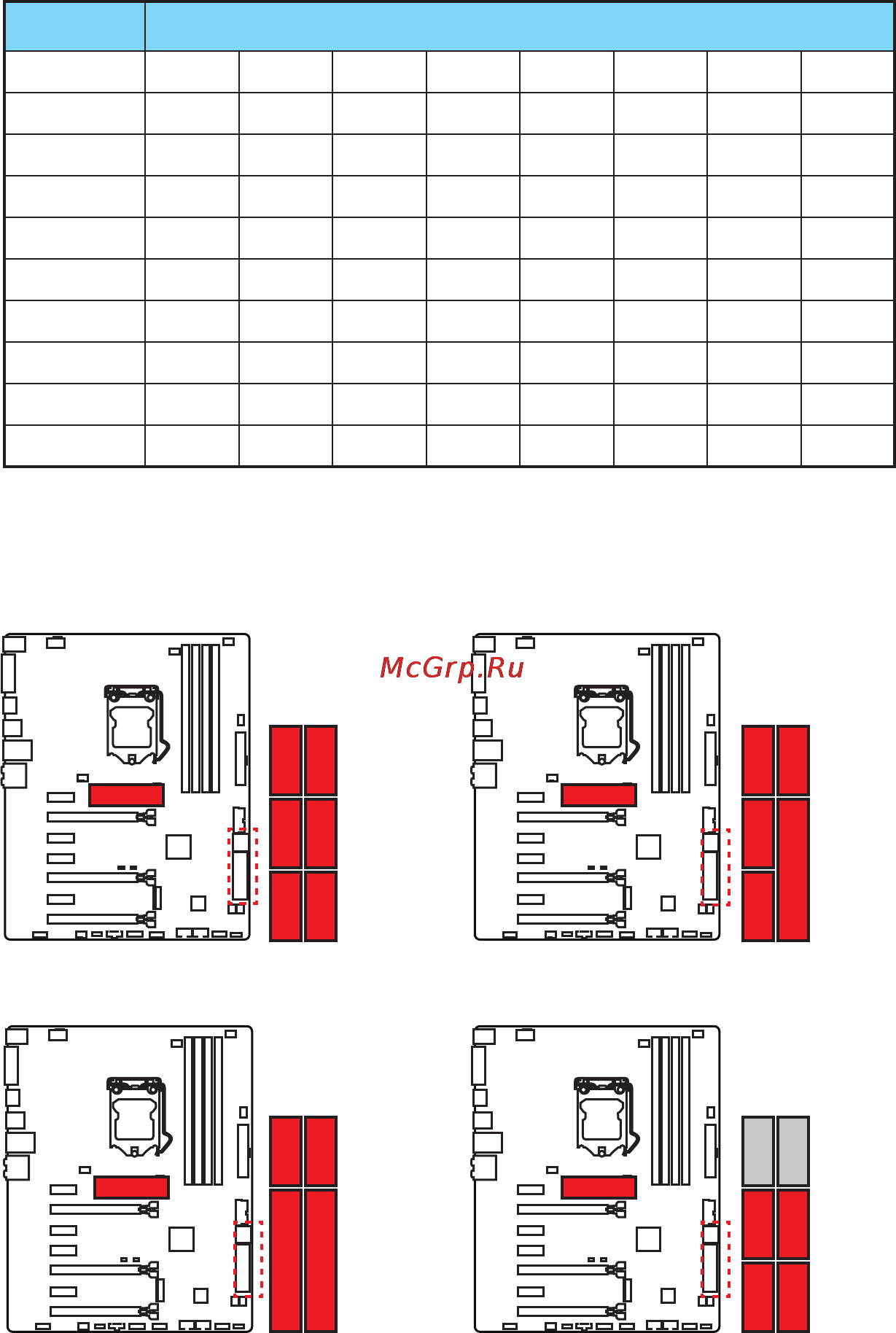

Tableau de combinaison M.2/ SATA & SATAe
Slots Connecteurs SATA/ SATAe disponibles
M2_1 Vide SATA PCIe PCIe SATA Vide SATA PCIe
M2_2 PCIe PCIe PCIe SATA SATA SATA Vide Vide
SATA_EX1 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA_EX2 ─ ─ ─ ─ ─ ─ ✓ ✓
SATA1 ✓ ─ ✓ ✓ ─ ✓ ─ ✓
SATA2 ✓ ─ ✓ ✓ ─ ✓ ─ ✓
SATA3 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA4 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA5 ─ ─ ─ ─ ─ ─ ✓ ✓
SATA6 ─ ─ ─ ─ ─ ─ ✓ ✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, ✓: disponible, ─: indisponible)
Combinaison des slots M.2
PCIe
SATA1SATA5SATA6
SATA2SATA3SATA4
SATA1
SATA2SATA_EX1
SATA_EX2
SATA1SATA5SATA5 SATA6SATA6
SATA2SATA_EX1
1 x SSD M.2 PCIe + 6 x disques durs
SATA
1 x SSD M.2 PCIe + 2 x disques durs
SATAe + 2 x disques durs SATA
1 x SSD M.2 PCIe + 1 x disque dur
SATAe + 4 x disques durs SATA
1 x SSD M.2 SATA + 4 x disques
durs SATA
PCIe
SATA3SATA4
PCIe SATA
