16
Vue d’ensemble des composants
Important
●
La technologie Intel
®
RST supporte seulement un SSD
M.2 PCIe avec une mémoire ROM UEFI.
Vidéo de démonstration
Pour en savoir plus sur l’installation du
module M.2, cliquez sur le lien ci-dessous.
http://youtu.be/JCTFABytrYA

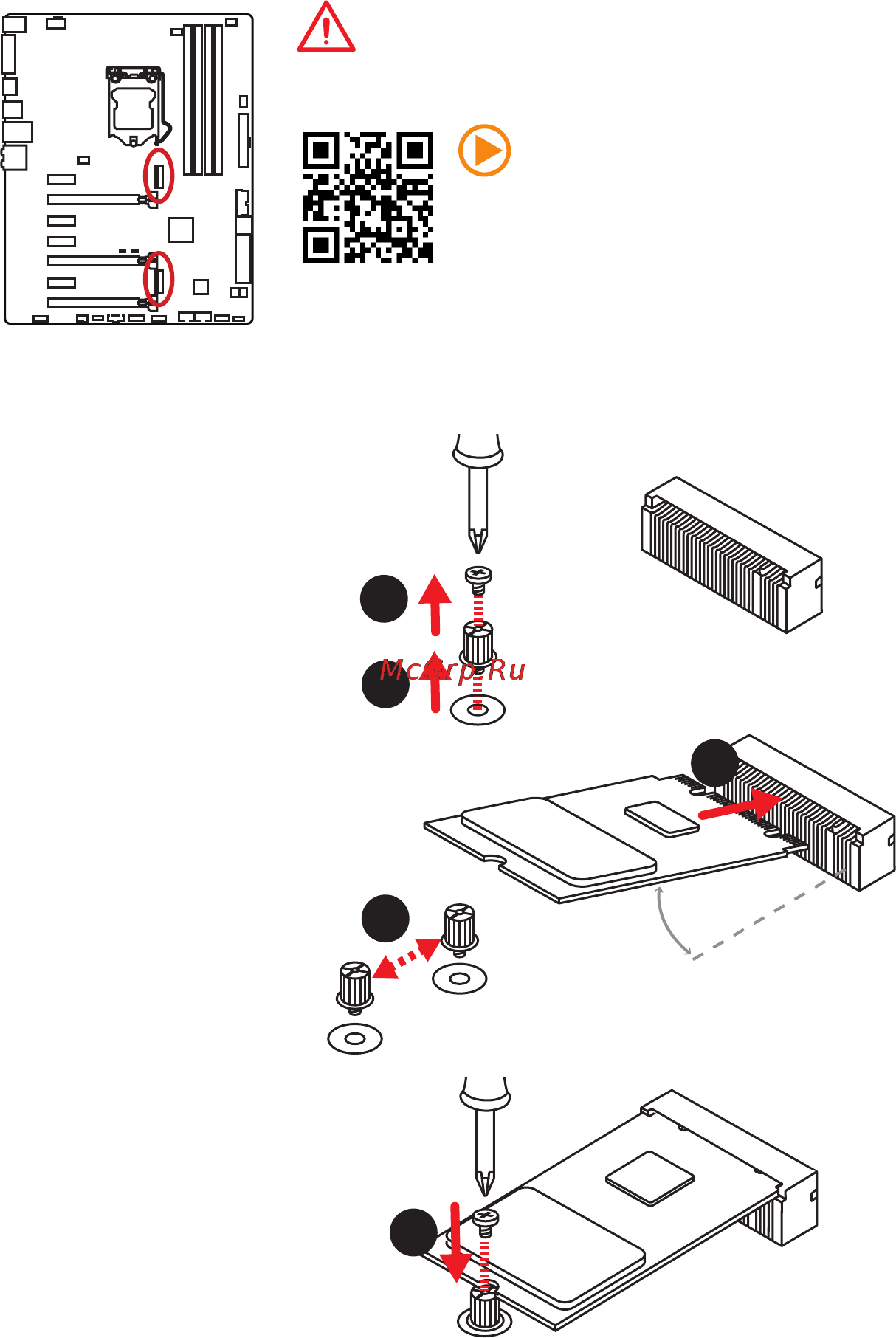

Installation du module M.2
M2_1~2: Slots M.2
1
2
3
30°
3. Fixez la vis de base dans
le trou correspondant à la
longueur du module M.2.
4. Insérez votre module M.2
dans l'emplacement M.2
à un angle de 30 degrés.
5. Positionnez la vis dans
l’encoche située sur le
bord du module M.2 et
fixez-la dans la vis de
base.
1. Enlevez la vis de la vis
de base.
2. Enlevez la vis de base.
4
5
M.2_1
M.2_2
