![MSI z170a-g45 gaming [150/172] Jcom1 разъем последовательного порта](/img/pdf.png)
MSI z170a-g45 gaming [150/172] Jcom1 разъем последовательного порта
![MSI z170a-g45 gaming [150/172] Jcom1 разъем последовательного порта](/views2/1174628/page150/bg96.png)
22
Компоненты материнской платы
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin

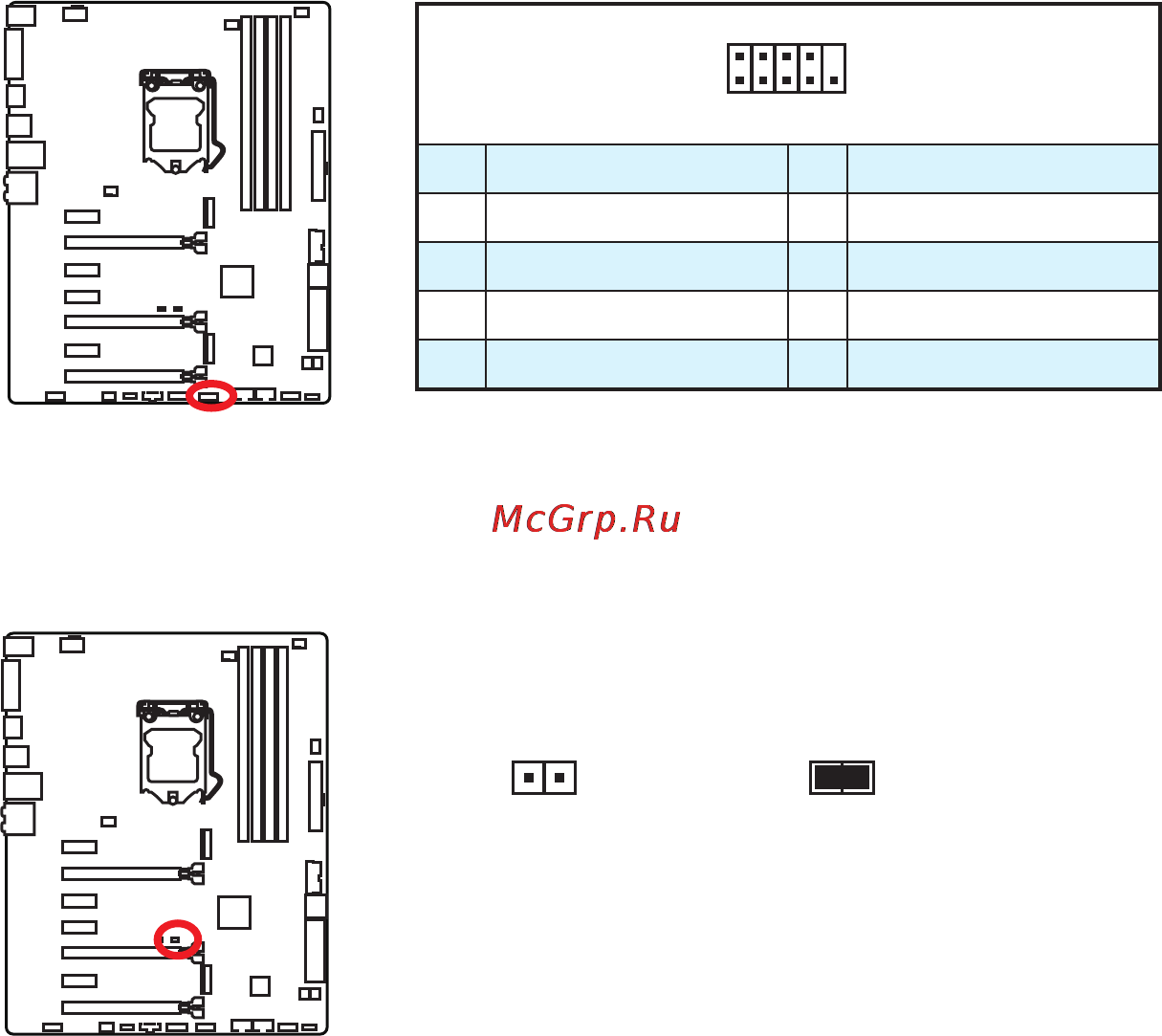

JCOM1: Разъем последовательного порта
Этот разъем позволяет подключить последовательный порт, размещенный на
внешнем брекете.
JCI1: Разъем датчика открытия корпуса
К этому разъему подключается кабель от датчика открытия корпуса.
Нормально
(По умолчанию)
Разрешить запись
по событию
открытия корпуса
Использование датчика открытия корпуса
1. Подключите подключите датчик открытия корпуса к разъему JCI1.
2. Закройте крышку корпуса.
3. Войдите в BIOS > Settings > Security > Chassis Intrusion Configuration.
4. Установите Chassis Intrusion на Enabled.
5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем нажмите
клавишу Enter, чтобы выбрать Yes.
6. При открытии корпуса на экране будет появлятся предупреждающее
сообщение каждый раз при включении компьютера.
Сброс сообщения об открытии корпуса
1. Войдите в BIOS > Settings > Security > Chassis Intrusion Configuration.
2. Выберите Chassis Intrusion, Reset.
3. Нажмите клавишу F10, чтобы сохранить изменения и выйти, а затем
нажмите клавишу Enter, чтобы выбрать Yes.
