25
Übersicht der Komponenten

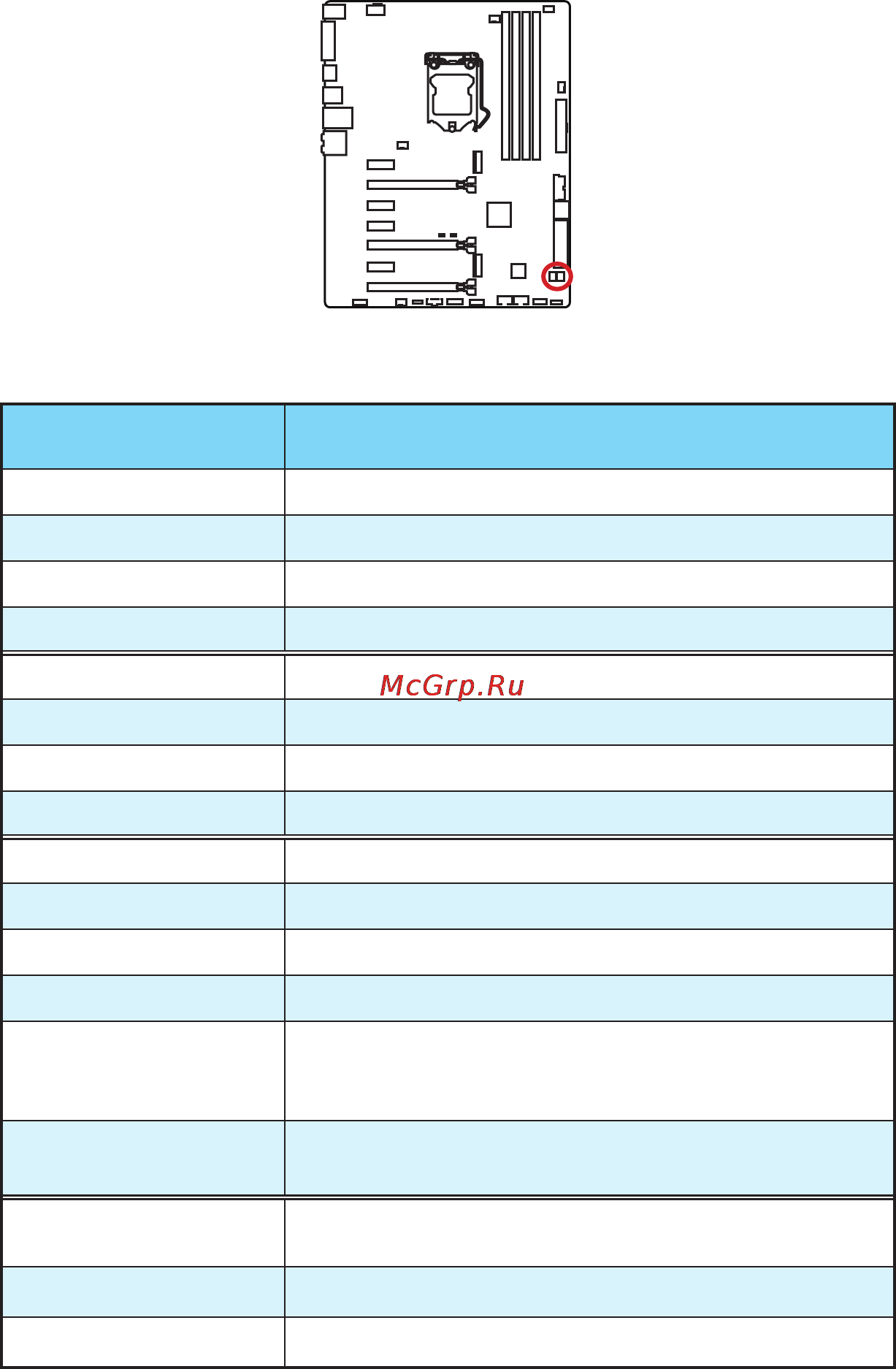

POST: Debug Code LED
Debug-Code-LED-Panel
Post Zustand
02,07 Start-CPU-Initialisierung
03,08 Start-Northbridge-Initialisierung
04,09 Start-Southbridge-Initialisierung
0B Start-Cache-Initialisierung
11~14,32~36,56~5A Frühe CPU-Initialisierung
15~18,37~3A Frühe Northbridge-Initialisierung
19~1C,3B~3E Frühe Southbridge-Initialisierung
1D~2F,31,3F~4E,50~55 Frühe Speicherinitialisierung
63~67,D0 Späte CPU-Initialisierung
69~6F,D1 Späte Northbridge-Initialisierung
70~77,D2 Späte Southbridge-Initialisierung
92~96,B5,D4 PCI-Bus-Initialisierung
97,98,99,B2,D5~D7
Konsolen E/A-Geräte/Konsoleninitialisierung und
Laden des optionalen ROM (VGA, RAID, parallele
Schnittstellen, serielle Schnittstellen etc.)
9A~A7,B4
Onboard-Geräteinitialisierung und -Erkennung (USB,
SATA, SCSI etc.)
A8,A9,AB
Einrichtungsbeginn. BIOS-Einrichtung, falls erforderlich/
angefragt.
AD/AE Boot-Bereitschaftsereignis/Boot-Legacy-Ereignis
CPU Temperatur Vollständig gebootet
