20 3A2982
Обслуживание
8. Нанесите смазку на внутренние поверхности
сдвигаемого седла (14) и установите его, как
показано на рис. 14. Крепко удерживая
соединительный узел на месте, установите
винт (15). Затяните с усилием 0,8
–1,0 НSм
(7–9 дюймо‐фунтов). Установите
уплотнительное кольцо (19) на крышку (2).
9. Снова установите воздушный клапан, как
описано на стр. 16.

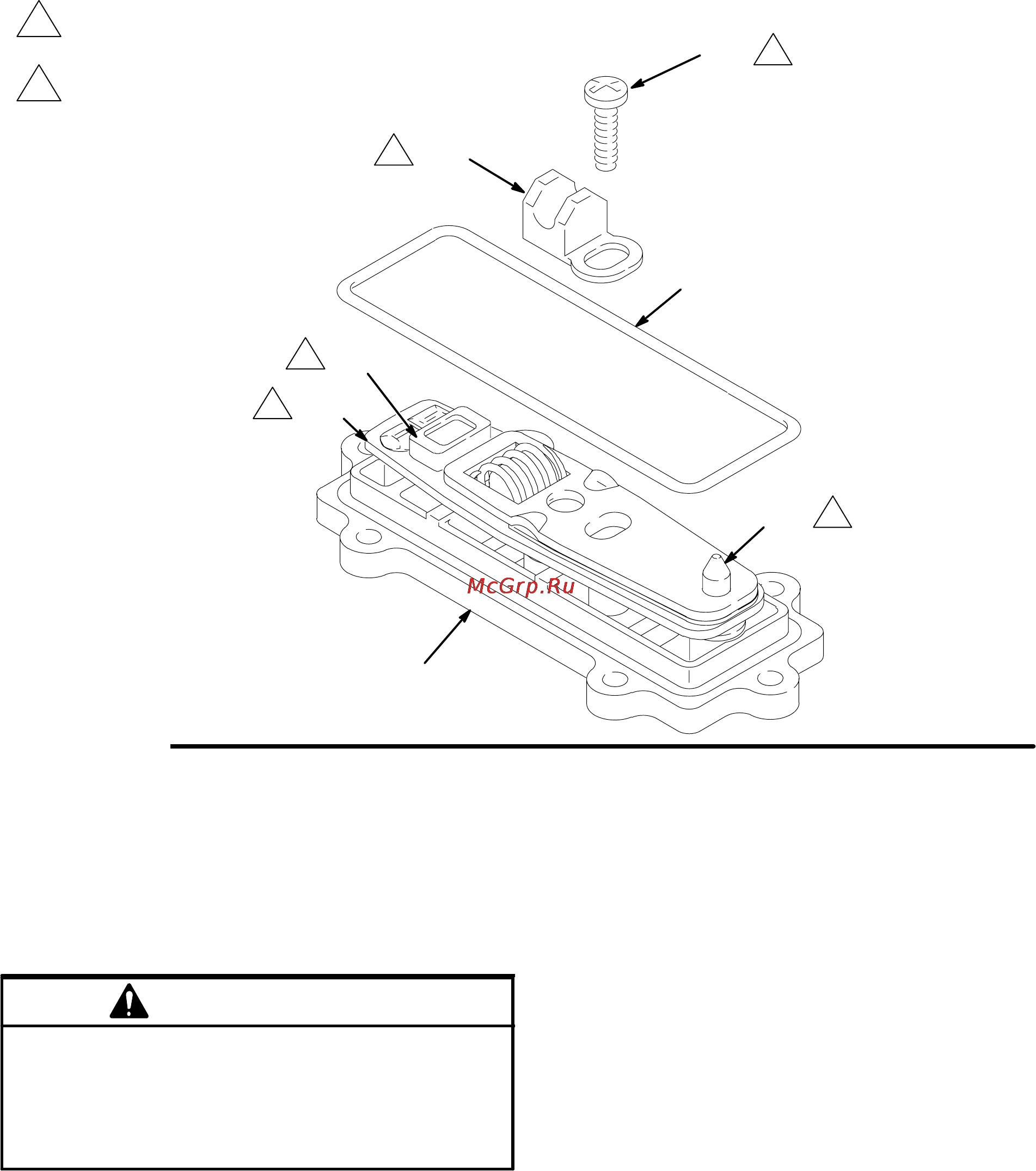

Рис. 14
1
2
Нанесите смазку (26{).
Затяните с усилием 0,8–1,0 НSм
(7–9 дюймо‐фунтов).
{2
{22
{5
19{
{14
15{
21{
1
1
1
1
2
7506A
ВНИМАНИЕ!
Следите за тем, чтобы не перетянуть болты
коллектора (104). Это может привести к
прокручиванию гаек (106) в корпусе, в
результате чего крышка (101) будет
повреждена.
