9
93A2982
Установка
Рис. 6

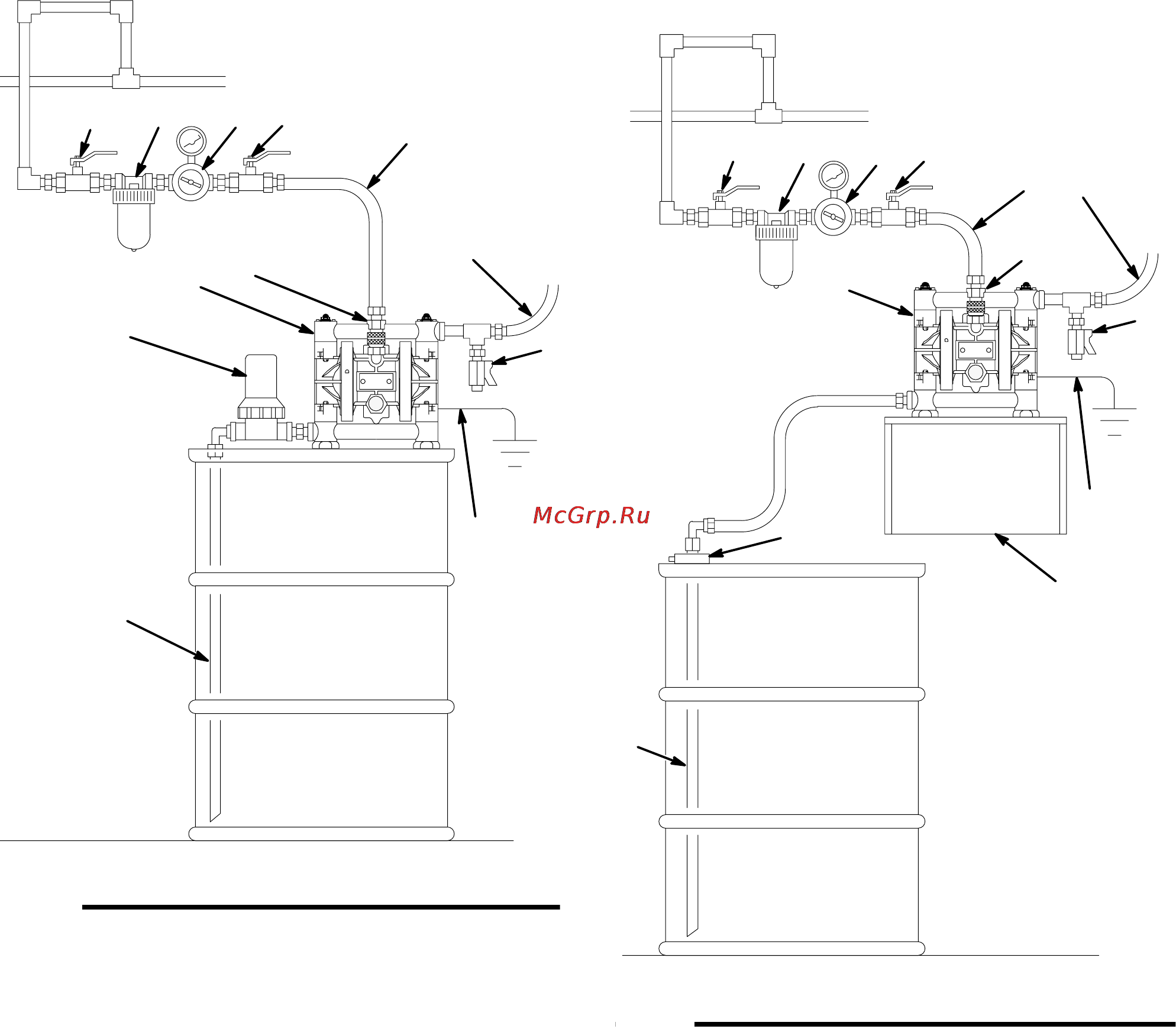

УСТАНОВКА ПЕРЕКАЧИВАНИЯ
ЖИДКОСТИ ЧЕРЕЗ ОТВЕРСТИЕ В БАКЕ
01444B
Y
C
N
L
FHBE
ОБОЗНАЧЕНИЯ
A Насос Husky 307
B Главный воздушный клапан стравливающего типа
(требуется для насоса)
C Линия подачи воздуха
D Быстроразъемное соединение пневмолинии
E Главный воздушный клапан (для принадлежностей)
F Фильтр пневмолинии
H Регулятор расхода воздуха в насосе
J Клапан слива жидкости (установка обязательна)
L Линия всасывания жидкости
M Впускной фильтр жидкости
N Шланг подачи жидкости
Y Провод заземления (установка обязательна,
см. стр. 5, где приведены инструкции по установке)
M
A
D
Рис. 7
01457B
УСТАНОВКА ПЕРЕКАЧИВАНИЯ ЖИДКОСТИ
С НАСТЕННЫМ МОНТАЖОМ
Y
J
NC
L
FHBE
ОБОЗНАЧЕНИЯ
A Насос Husky 307
B Главный воздушный клапан стравливающего типа
(требуется для насоса)
C Линия подачи воздуха
D Быстроразъемное соединение пневмолинии
E Главный воздушный клапан (для принадлежностей)
F Фильтр пневмолинии
H Регулятор расхода воздуха в насосе
J Клапан слива жидкости (установка обязательна)
L Линия всасывания жидкости
N Шланг подачи жидкости
S Настенный кронштейн
T Переходник для отверстия в баке
Y Провод заземления (установка обязательна,
см. стр. 5, где приведены инструкции по установке)
S
T
D
A
