25
253A2982

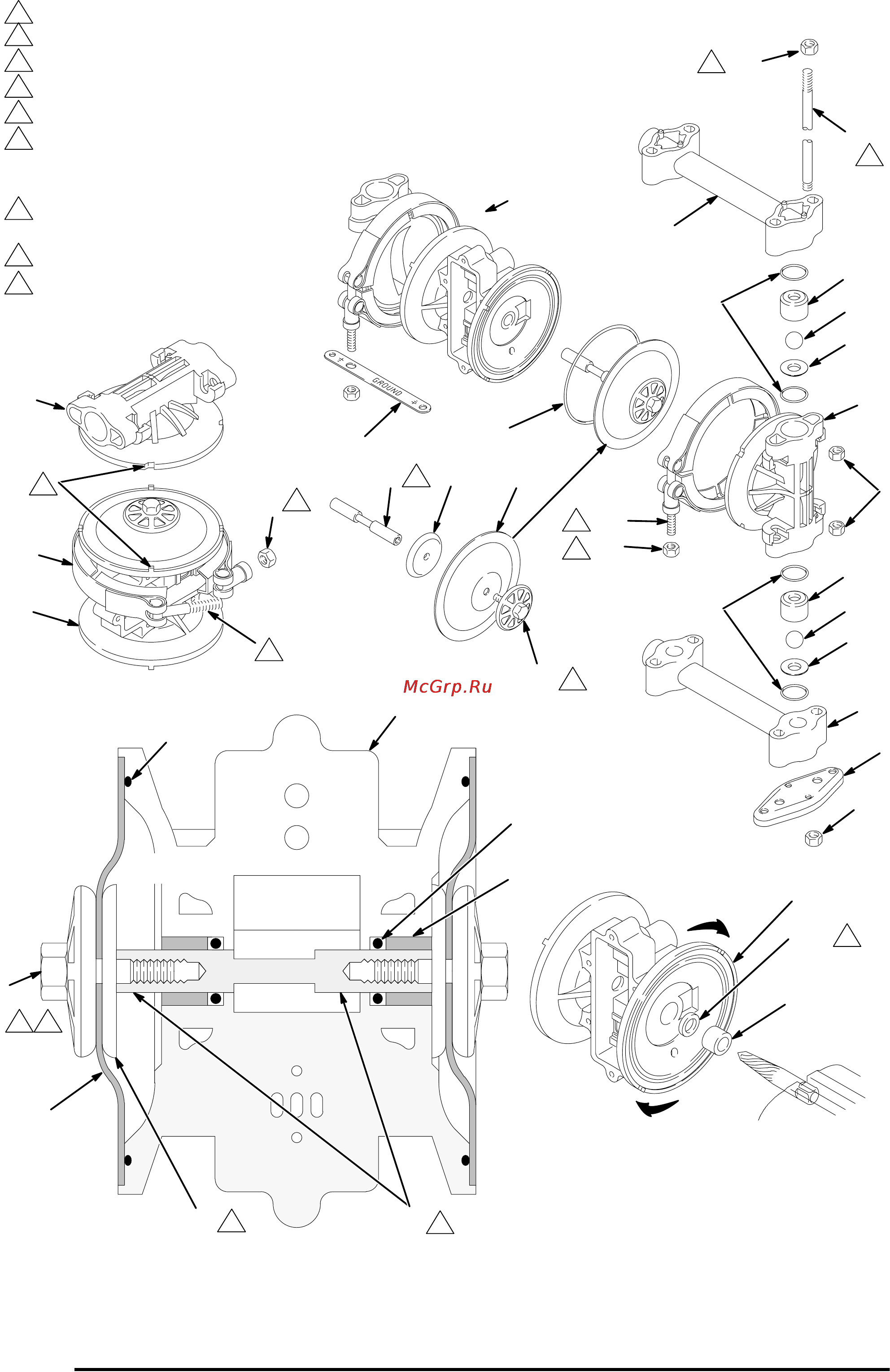

Рис. 16
1
3
4
2
01441C
01442
102
101
102
112
*401118
402*
1
1
СЪЕМНИК 13/32" EZY‐OUT
01443
ВИД В РАЗРЕЗЕ ДЛЯ МЕМБРАННЫХ
УЗЛОВ В КОРПУСЕ НАСОСА
1
31}
ПОДРОБНАЯ СХЕМА СНЯТИЯ
ПОДШИПНИКА С ПОМОЩЬЮ СЪЕМНИКА
EZY‐OUT
*401
СТОРОНА
ВОЗДУХА
СТОРОНА
ЖИДКОСТИ
301*
*108
*108
111
301*
403*
103
118
23
30}
404*
Нанесите резьбовую смазку.
Нанесите смазку на вал.
Не перетяните.
Круглая сторона должна быть направлена к мембране.
Плоская сторона направлена на шарик.
Скошенный край смотрит вверх.
Нанесите материал LoctiteR средней прочности (синего цвета) или эквивалентный.
Затяните с усилием 8,5–9,6 НSм (75–85 дюймо-фунтов) при 100 об/мин (макс.),
используя торцевой ключ на 13 мм (1/2").
Затяните с усилием 5,6–6,8 НSм
(50–60 дюймо-фунтов). См. раздел
«Последовательность затяжки», стр. 32.
6
7
8
9
104
202*
201*
202*
201*
106
23}
*404
103
01440
101
111
1
10
Насечки должны
входить в зацепление
с выступами.
ПОДРОБНАЯ СХЕМА ЗАЖИМОВ
И КРЫШЕК
113 8
10
2
7
2
2
8
1
1
6
7 9
5
Представлена ацеталевая
модель
113
Обслуживание
106
8
