34 3A2982
Технические данные
Насосы с мембранами из термоэластопласта или бутадиенакрилонитрильного каучука
Максимальное рабочее давление
жидкости 7 бар (100 фунтов/кв. дюйм; 0,7 МПа). . . . . .
Рабочий диапазон давления воздуха 1,4
–7 бар. . . . . .
(20
–100 фунтов/кв. дюйм; 0,14–0,7 МПа)
Максимальный расход
воздуха 5,5 ст. куб. футов/мин (см. график). . . . . . . . . .
Максимальный безнапорный
расход 26,5 л/мин (7 гал/мин). . . . . . . . . . . . . . . . . . . . . . . .
Максимальная скорость насоса 330 циклов/мин. . . . . .
Максимальная высота всасывания 3,7 м (12 футов) . .
(в сухом состоянии); 6,4 м (21 фут)
(в смоченном состоянии)
Максимальный размер перекачиваемых
твердых частиц 1,6 мм (1/16 дюйма). . . . . . . . . . . . . . . . .
Уровень звуковой мощности, при совершенном потоке:
7 бар (100 фунтов/кв. дюйм; 0,7 МПа) 85 дБ(А). . . . . . .
Уровень звуковой мощности, при показателях
4,8 бар (70 фунтов/кв. дюйм; 0,48 МПа) и
3,8 л/мин (1 гал/мин) 78 дБ(А). . . . . . . . . . . . . . . . . . . . . . .
Диапазон рабочей температуры 4,4
–65,5 °C. . . . . . . . . .
(40
–150 °F)
Размер впуска воздуха 1/4 npt(f). . . . . . . . . . . . . . . . . . . . .
Размер впуска и выпуска жидкости 3/8 npt(f). . . . . . . . .
Смачиваемые части отличаются в зависимости от . . .
модели, см. стр. 28 и 30. Ацеталевые модели
включают ацеталь и токопроводящие волокна
из нерж. стали.
Несмачиваемые наружные
части ацеталь, полиэстер (наклейки), . . . . . . . . . . . . . . .
стеклонаполненный полипропилен с
токопроводящими волокнами из
нерж. стали 303, 304 и 316
Масса ацеталевые насосы: 2,4 кг (5,25 фунта). . . . . . .
насосы из полипропилена: 2,2 кг (4,75 фунта)
* Уровень звуковой мощности измерен в соответствии
со стандартом ISO 9614
–2.
Loctite
r является зарегистрированной торговой маркой
корпорации Loctite Corporation.
Santoprener является зарегистрированной торговой
маркой компании Monsanto Company.
0
20
40
60
80
100
120
012345678
УСЛОВИЯ ИСПЫТАНИЙ
Насос испытан водой с погруженным в
жидкость впускным отверстием.
(7,6) (15,2) (22,7) (30,3)
(2,8)
(1,4)
(4,2)
Воздух
100 фунтов/кв.
дюйм (7 бар)
РАСХОД ЖИДКОСТИ, гал/мин (л/мин)
Воздух
70 фунтов/кв.
дюйм (4,9 бар)
Воздух
40 фунтов/кв.
дюйм (2,8 бар)
5 ст. куб.
футов/мин
(0,14 м
#/мин)
280
(85,3)
240
(73,2)
200
(61,0)
160
(48,8)
120
(36,6)
80
(24,4)
40
(12,2)
0
0
20
40
60
80
100
0 5 10 15 20 25
ВЫСОТА ВСАСЫВАНИЯ В ФУТАХ (МЕТРАХ)
(1,52) (3,05) (4,57) (6,1) (7,62)
(5,6)
(7,0)
(8,4)
Воздух
20 фунтов/кв.
дюйм (1,4 бар)
3 ст. куб.
фута/мин
(0,084 м
#/мин)
(3,8) (11,4) (19,0) (26,5)

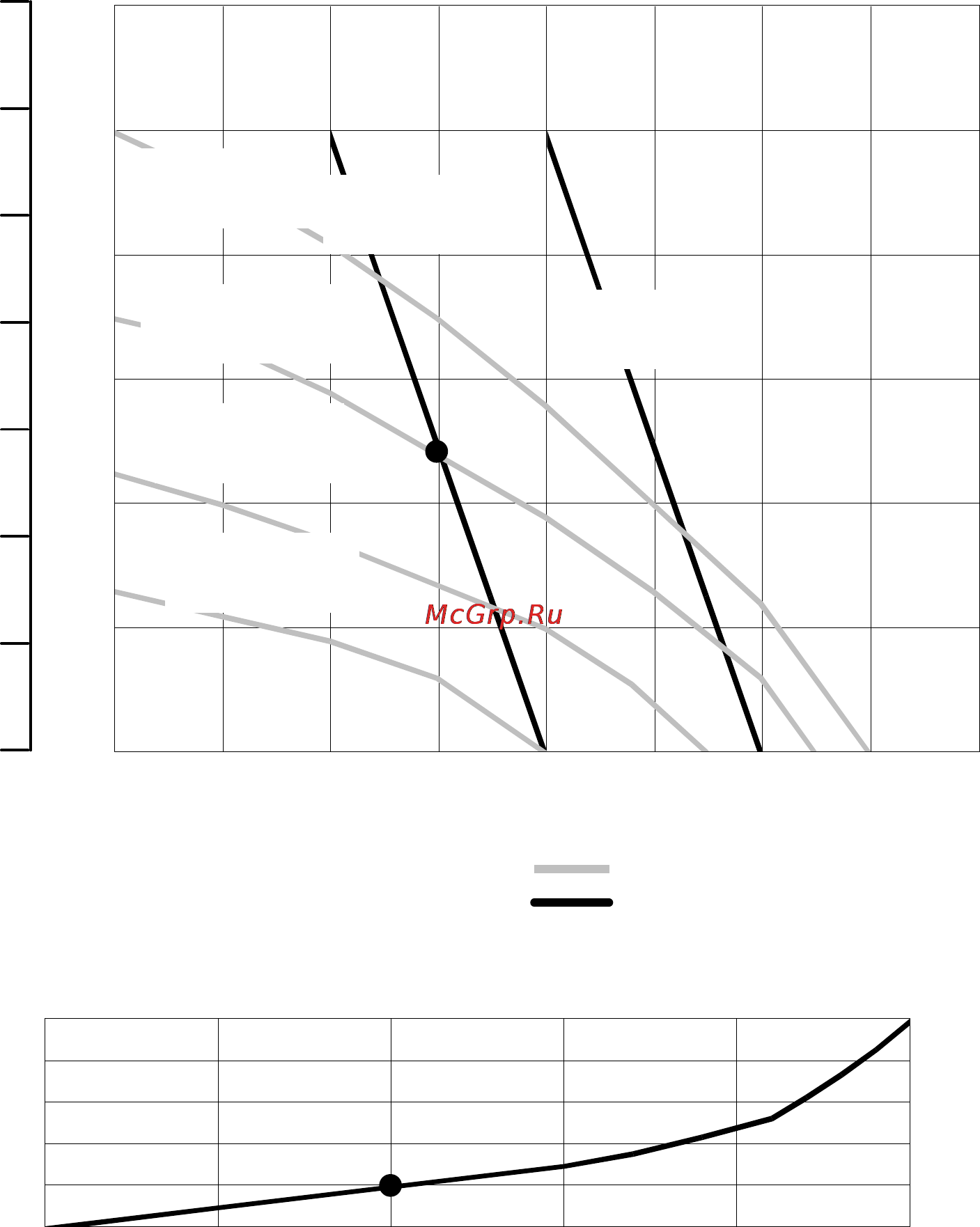

Пример определения расхода и давления воздуха в насосе при
определенном расходе жидкости и гидравлическом напоре. Для подачи
потока жидкости 11,4 л (3 гал/мин) (горизонтальная шкала) при давлении
гидправлического напора 3,5 бар (50 фунтов/кв. дюйм) (вертикальная шкала)
необходим расход воздуха 0,084 м
#/мин (3 ст. куб. фута/мин) при впускном
давлении воздуха 4,9 бар (70 фунтов/кв. дюйм).
ОБОЗНАЧЕНИЯ
ДАВЛЕНИЕ И РАСХОД ЖИДКОСТИ
РАСХОД ВОЗДУХА, СТ. КУБ. ФУТЫ/МИН
Фунтов/
кв. дюйм
(бар)
Стойка
(метров)
СКОРОСТЬ ПЕРЕКАЧИВАНИЯ СНИЖАЕТСЯ ПРИ РАЗЛИЧНОЙ ВЫСОТЕ ВСАСЫВАНИЯ
ПРИМЕР. При высоте всасывания 3,05 м (10 футов) расход жидкости в насосе будет снижаться на 20 процентов.
ВЫСОТА РАЗРЯДА НАСОСА
ПРОЦЕНТ
УМЕНЬШЕНИЯ
ПОТОКА
