28 3A2982
Детали

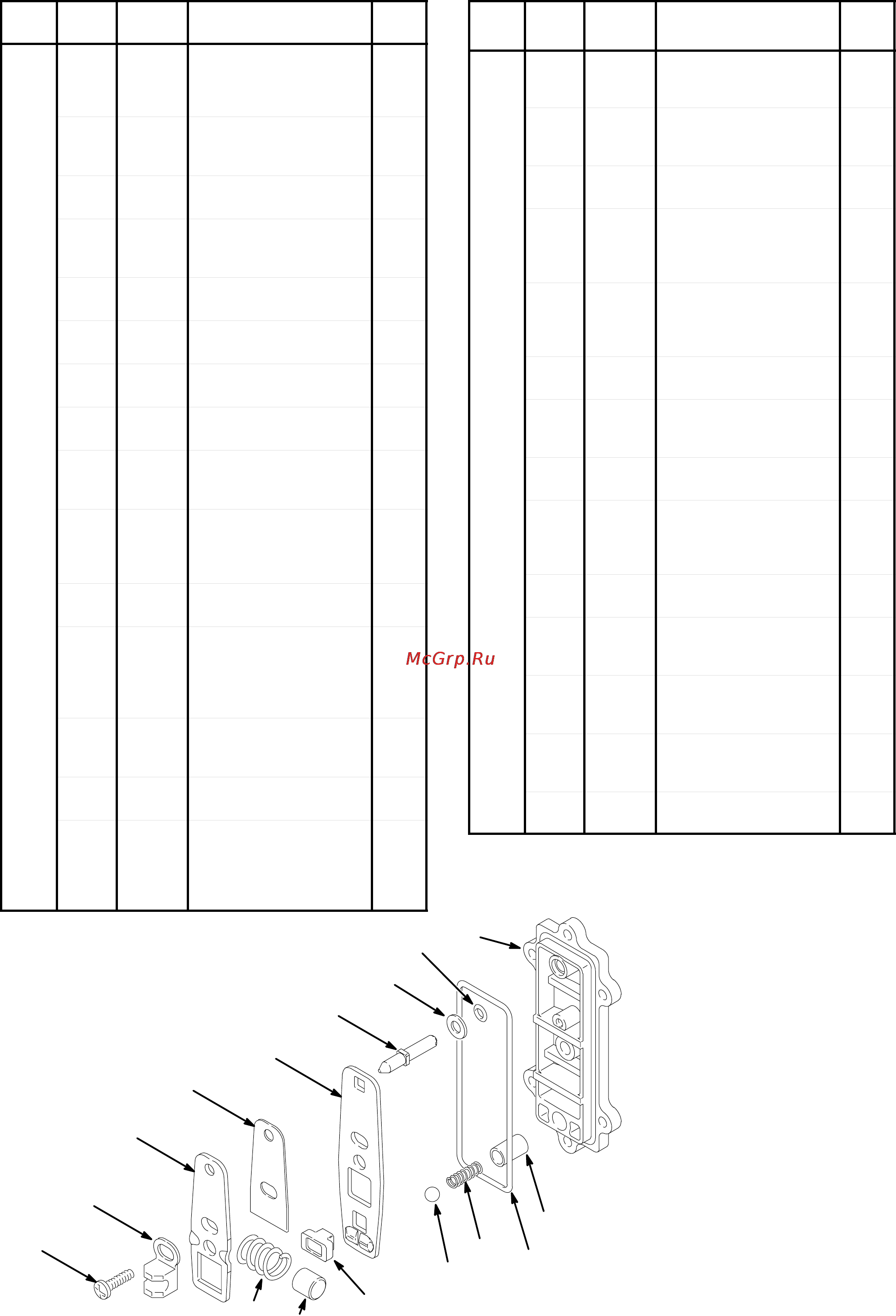

Список деталей пневмодвигателя (столбец 2 матрицы)
Сим-
вол
Справ.
№
№ де-
тали
Описание
Кол-
во
3 1 187705 КОРПУС, центра-
льный;
полипропилен;
см. стр. 29
1
2{ 187706 КРЫШКА,
воздушного клапана;
полипропилен
1
3{ 187722 ПРУЖИНА, сжатия;
нерж. сталь
1
4{ 187853 СТОПОР, соедините-
льной планки;
ацеталь
1
5{ 192675 МАНЖЕТА, клапана;
ацеталь
1
6{ 187728 ПРУЖИНА, сжатия;
нерж. сталь
1
7{ 187730 КОЛЬЦО, фиксатора;
нерж. сталь
1
8{ 111629 ШАРИК, фиксатора;
карбид
1
9{ 187726 ПОДШИПНИК, сое-
динительной планки;
ацеталь; см. стр. 29
1
10 111631 ВИНТ, самонарезаю-
щий; 1/4-20; длина
9,5 мм (0,375 дюйма);
см. стр. 29
2
11 112933 ГЛУШИТЕЛЬ;
см. стр. 29
1
12 187719 УПЛОТНЕНИЕ,
пластина, клапан;
бутадиенакрило-
нитрильный каучук;
см. стр. 29
1
13 187720 ПЛАСТИНА, клапана;
нерж. сталь;
см. стр. 29
1
14{ 187718 СЕДЛО, сдвигаемое;
ацеталь
1
15{ 111630 ВИНТ, самонарезаю-
щий; размер 10
–14;
длина 19 мм
(0,75 дюйма); см.
ниже и стр. 29
7
Сим-
вол
Справ.
№
№ де-
тали
Описание
Кол-
во
16{ 187724 СОЕДИНИТЕЛЬНАЯ
ПЛАНКА, приводная;
нерж. сталь
1
17{ 188175 РАСПОРКА,
соединительной
планки; ацеталь
1
18{ 111750 ШАЙБА, плоская;
нерж. сталь
1
19{ 111624 УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО;
бутадиенакрило-
нитрильный каучук
1
20{ 111625 УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО;
бутадиенакрило-
нитрильный каучук
1
21{ 187727 ШТИФТ, сброса;
нерж. Сталь
1
22{ 192526 СОЕДИНИТЕЛЬНАЯ
ПЛАНКА, фиксатора;
нерж. сталь
1
23} 191781 ВАЛ, мембраны; нерж.
сталь; см. стр. 29
1
26{ 111920 СМАЗКА, общего
назначения; 10,5 г
(0,375 унции);
не показано
1
27 100179 ГАЙКА, шестигран-
ная; 10-24; см. стр. 29
1
28 102790 ВИНТ; 10-24; длина
19 мм (0,75 дюйма);
см. стр. 29
1
29 100718 СТОПОРНАЯ ШАЙБА,
с внутр. зубцами;
10 шт.; см. стр. 29
1
30} 113704 УПЛОТНЕНИЕ,
П-образного сечения;
фторэластомер
2
31} 191779 ПОДШИПНИК;
ацеталь
2
{ Эти детали входят в комплект 239952 для
воздушного клапана, который можно приобрести
отдельно. В комплект входят только один винт (15),
показанный ниже, и трубка для
смазки (26).
} Эти детали входят в комплект
239014 для вала мембраны,
который можно приобрести
отдельно.
01431A
{2
7{
{4
{18
{16
{20
{21
{22
{17
{14
{15
{3
5{
8{
6{
19{
