Graco Husky 307 [32/36] Последовательность затяжки
![Graco Husky 307 [32/36] Последовательность затяжки](/views2/1193893/page32/bg20.png)
32 3A2982

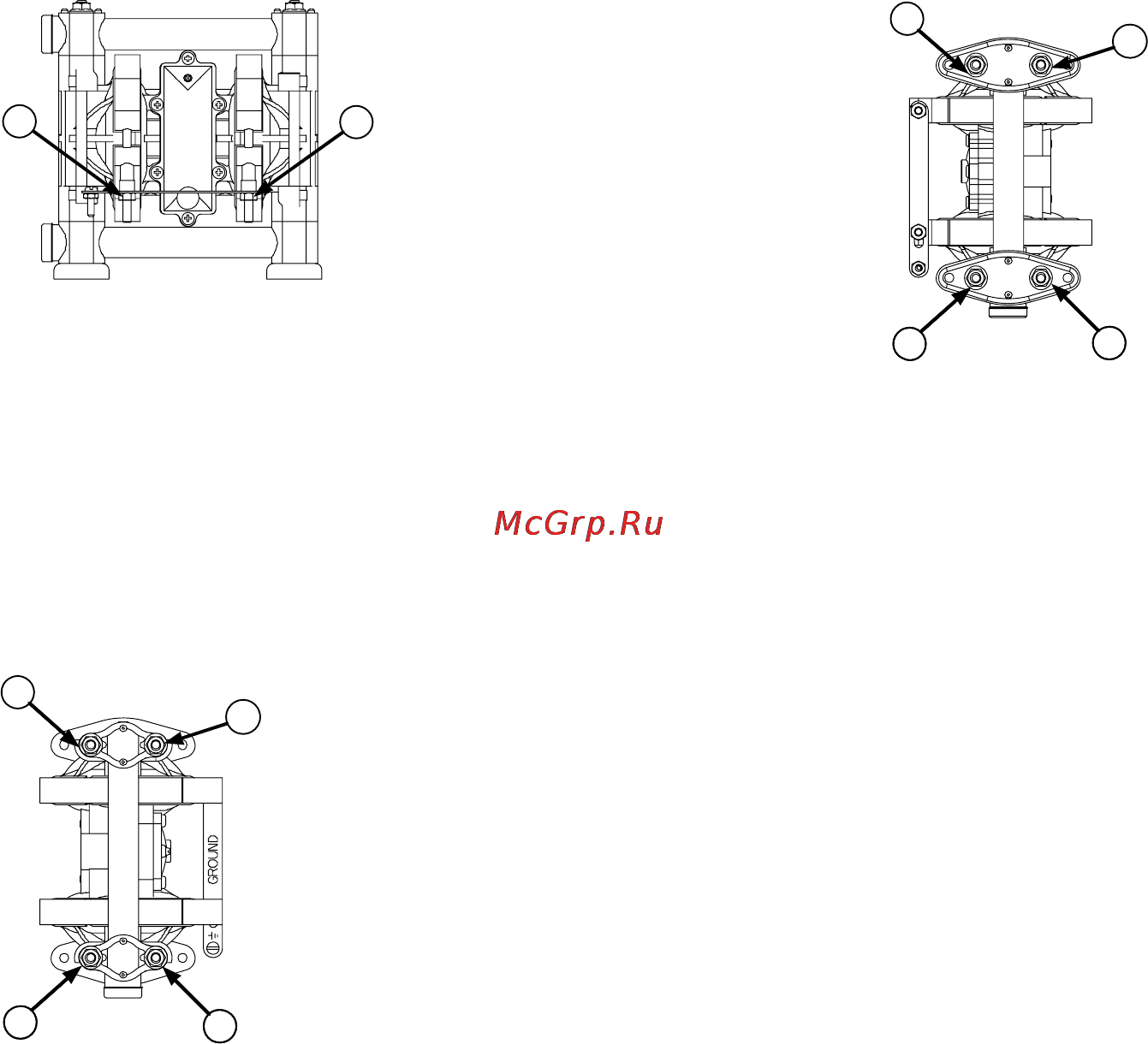

Последовательность затяжки
Всегда соблюдайте последовательность затяжки, когда необходимо затянуть крепежные элементы.
1. Левая/правая крышки для секции жидкости
Затяните болты с усилием 5,6–6,8 НSм
(50
–60 дюймо-фунтов)
1
2
ВИД СПЕРЕДИ
2. Выпускной коллектор
Затяните болты с усилием 5,6–6,8 НSм
(50–60 дюймо-фунтов)
3
4
6
5
4
6
ВИД СВЕРХУ
3. Впускной коллектор
Затяните болты с усилием 5,6
–6,8 НSм
(50
–60 дюймо-фунтов)
7
9
10
8
ВИД СНИЗУ
