29
293A2982
Детали
* Входит в ремонтный комплект для насоса, который
можно приобрести отдельно. См. стр. 27.
{ Входит в комплект 239952 для воздушного клапана,
который можно приобрести отдельно. См. список
деталей на стр. 28.
Y Запасные наклейки, бирки и карточки с символами
опасности и предупреждениями предоставляются
бесплатно.
} Входит в комплект 239014 для вала мембраны,
который можно приобрести отдельно.
[ Не предоставляется вместе с полипропиленовым
насосом.
102
101
106
102
107
27{
28[
29[
113
112[
401*
118
31}
1
13
9{
12
11
10
15
103
*404
104
23}
Y109
106
104
106
106
101
102
102
107
108*
108*
108*
108*
201*
201*
202*
202*
301*
301*
{

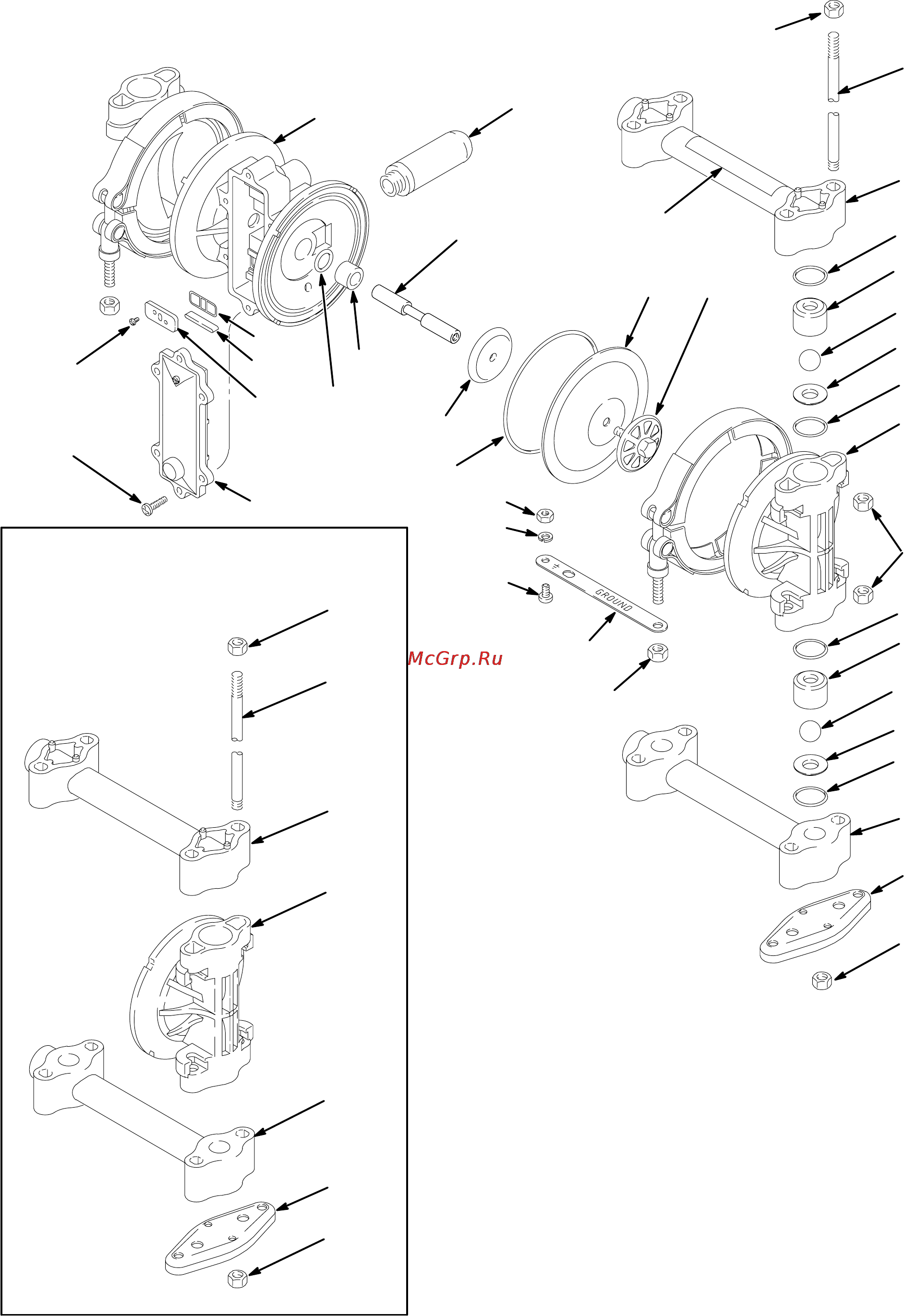

Подробная схема полипропиленовых
моделей
Представлена ацеталевая модель
30}
01429E
106
