8 3A2982
Установка

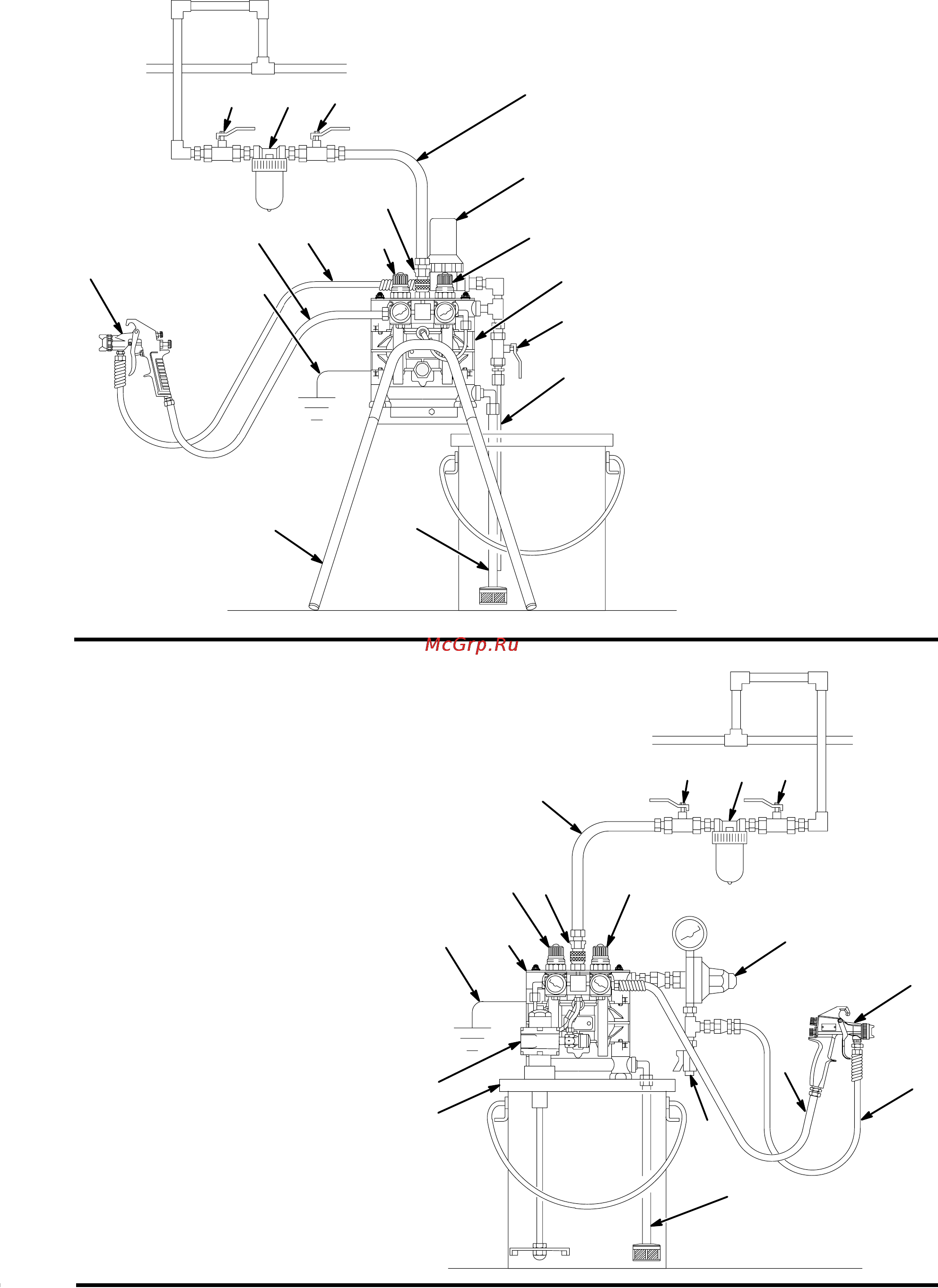

Рис. 4
ОБОЗНАЧЕНИЯ
A Насос Husky 307
B Главный воздушный клапан
стравливающего типа
(требуется для насоса)
C Шланг подачи воздуха
D Быстроразъемное соединение
пневмолинии
E Главный воздушный клапан (для
принадлежностей)
F Фильтр пневмолинии
G Регулятор расхода воздуха в
пистолете-распылителе
H Регулятор расхода воздуха в насосе
J Клапан слива жидкости (установка
обязательна)
K Линия рециркуляции жидкости
L Линия всасывания жидкости
M Уравнительный резервуар и фильтр
N Шланг подачи жидкости
P Шланг подачи воздуха в
пистолет-распылитель
R Пневматический
пистолет-распылитель
S Напольная стойка
Y Провод заземления (установка
обязательна, см. стр. 5, где
приведены инструкции по установке)
H
J
УСТАНОВКА С РАСПЫЛИТЕЛЕМ
ВОЗДУХА НА СТОЙКЕ
01433B
A
C
D
G
K
L
M
NP
R
S
Y
F BE
Рис. 5
УСТАНОВКА С ВЫСОКООБЪЕМНЫМ РАСПЫЛИТЕЛЕМ
ВОЗДУХА НИЗКОГО ДАВЛЕНИЯ НА БАКЕ
01434B
H
J
A
C
DG
K
L
M
N
P
R
Y
S
ОБОЗНАЧЕНИЯ
A Насос Husky 307
B Главный воздушный клапан стравливающего типа
(требуется для насоса)
C Линия подачи воздуха
D Быстроразъемное соединение пневмолинии
E Главный воздушный клапан (для принадлежностей)
F Фильтр пневмолинии
G Регулятор расхода воздуха в пистолете-распылителе
H Регулятор расхода воздуха в насосе
J Клапан слива жидкости (установка обязательна)
K Смеситель
L Линия всасывания жидкости
M Регулятор расхода жидкости
N Шланг подачи жидкости
P Шланг подачи воздуха в пистолет-распылитель
R Высокообъемный пистолет-распылитель воздуха
низкого давления
S Крышка бака
Y Провод заземления (установка обязательна,
см. стр. 5, где приведены инструкции по установке)
FBE
