MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
103

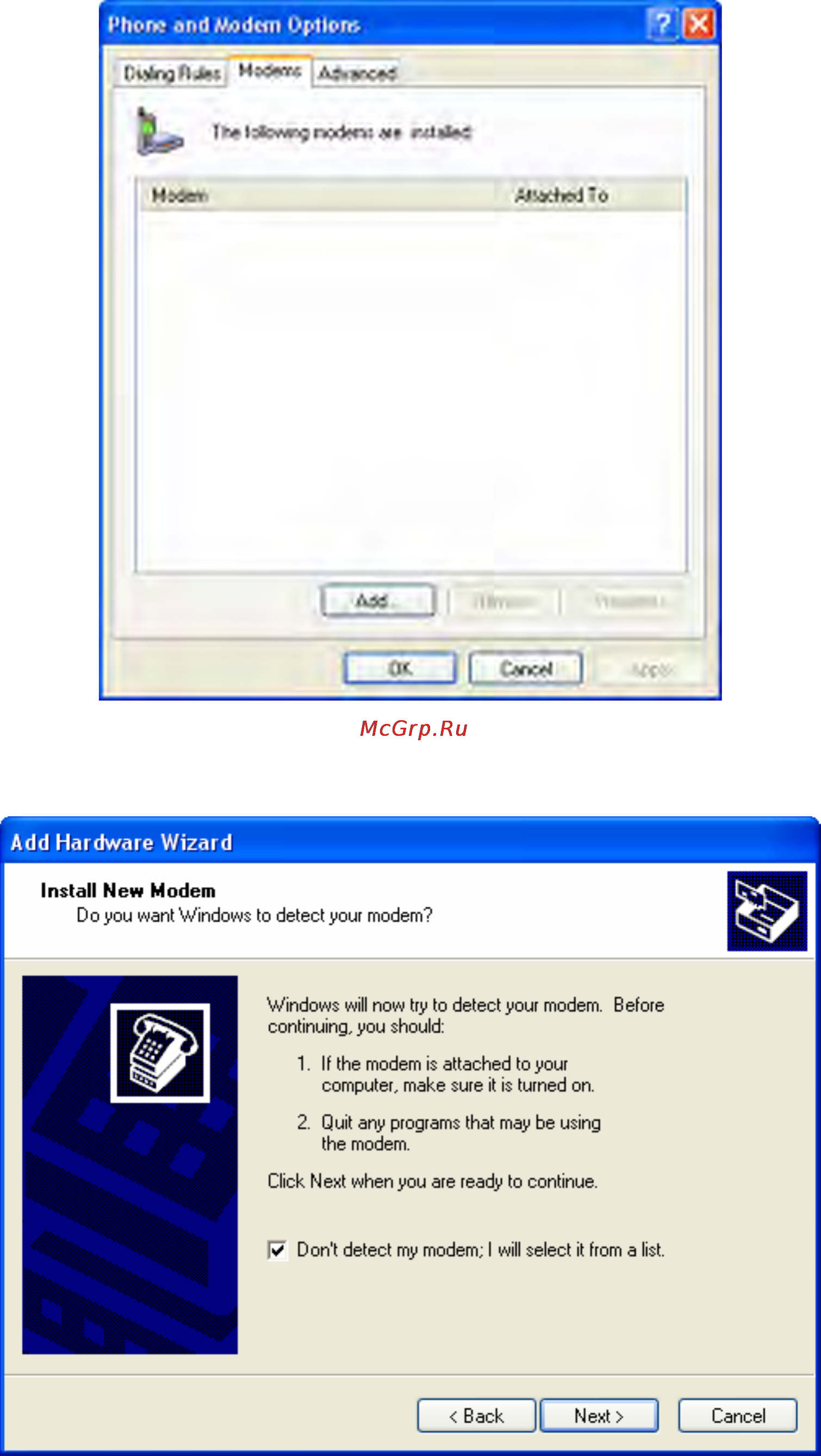

2. Нажмите кнопку Add (Добавить).
3. Отметьте флажок Don’t detect my modem; I will selct it from a list (не определять
модем, чтобы выбрать самостоятельно из списка устройств). Нажмите Next для
продолжения.
