MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
124
Для обеспечения информационной безопасности в примере используется 2 сетевых карты:
одна с частным IP-адресом для связи с ПК пользователя, другая – с публичным IP-адресом –
для соединения с OnCell.

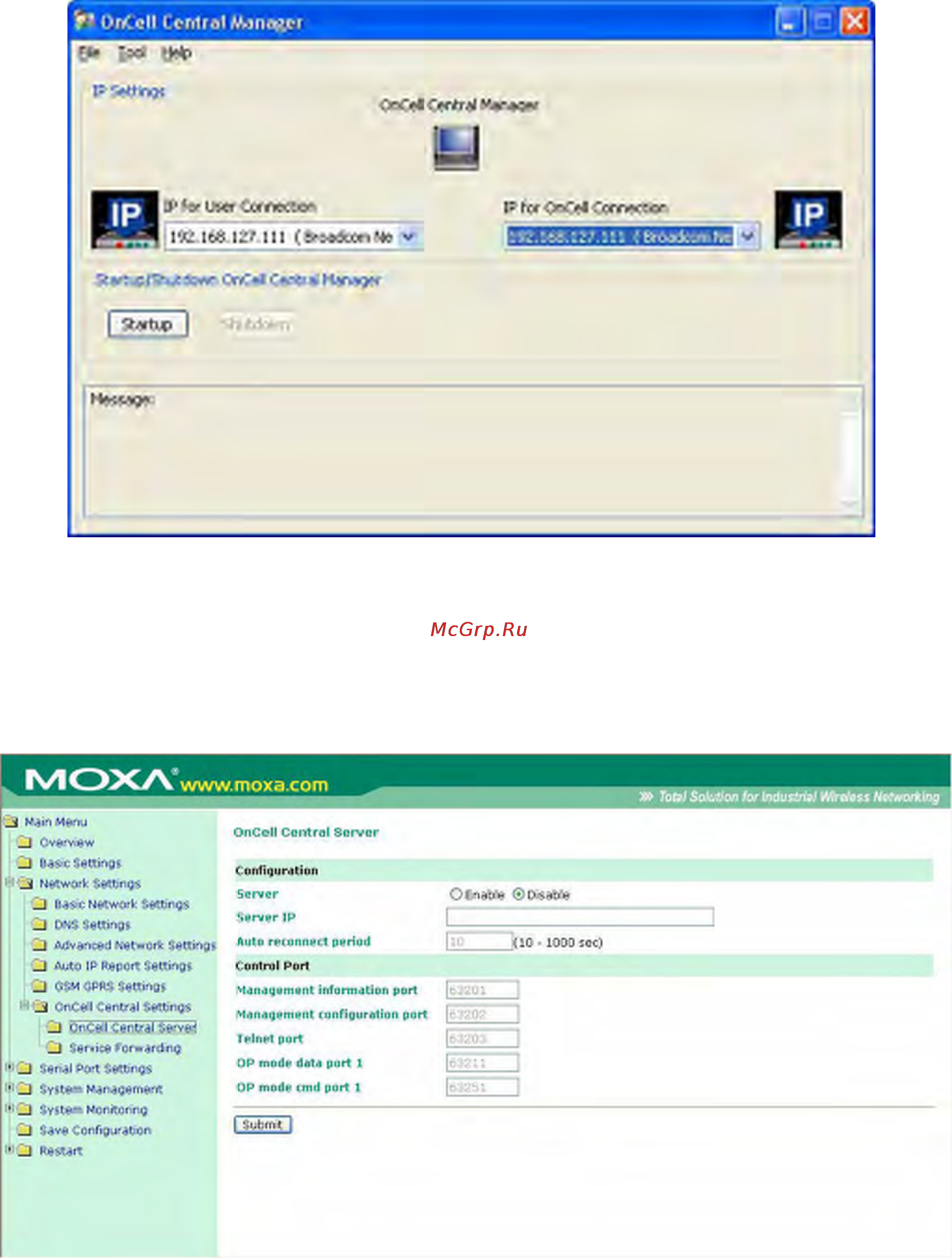

Шаг2:НастройкиWEBконсолиустройстваOnCell
НастройкиOnCellCentral
В навигационной панели окна выберите пункт Network Settings->OnCell Central Settings->
OnCell Central Server для настройки параметров работы с OnCell Central. Меню настроек
приведено ниже:
