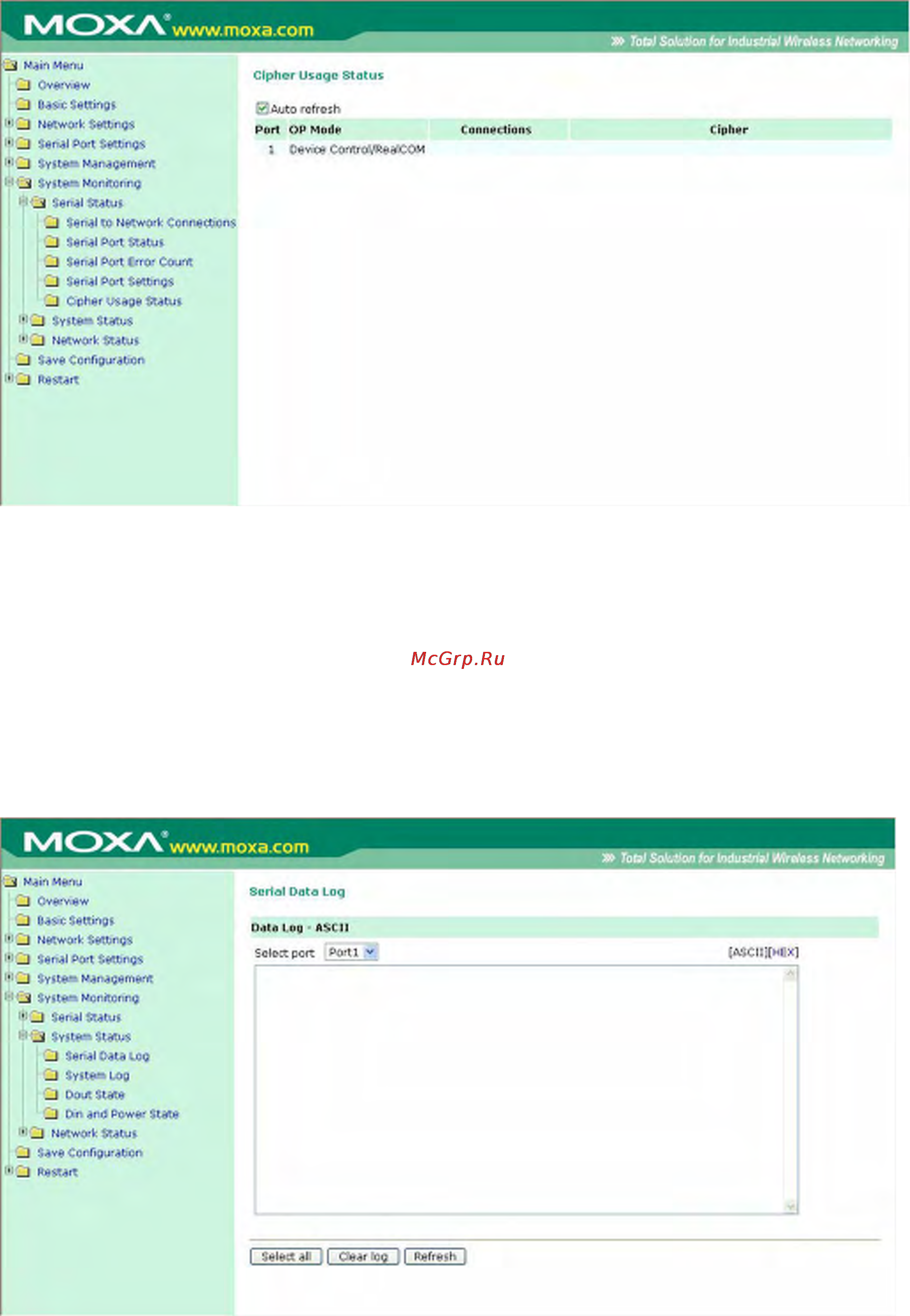

Состояниеиспользованияшифрования(ChipherUsageStatus)
Serial Status → Cipher Usage Status
Просмотр шифра и состояния соединения каждого порта. Зависит от настроек Cipher Settings
Состояниесистемы(SystemStatus)
Записьданныхспоследовательногопорта(SerialDataLog)
Записи данных для каждого последовательного порта можно просмотреть в формате ASCII
или 16-ричном (HEX). После выбора последовательного порта и формата можно нажать
кнопку Select All для просмотра целиком всей записи, если нужно копировать и вставить ее
содержимое в текстовый файл.
