MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
132
Сервер
Здесь описаны способы изменения портов подключения устройства и хоста к серверу OnCell
Central. В этом меню также можно при необходимости изменить настройки аккаунта.
Обзор

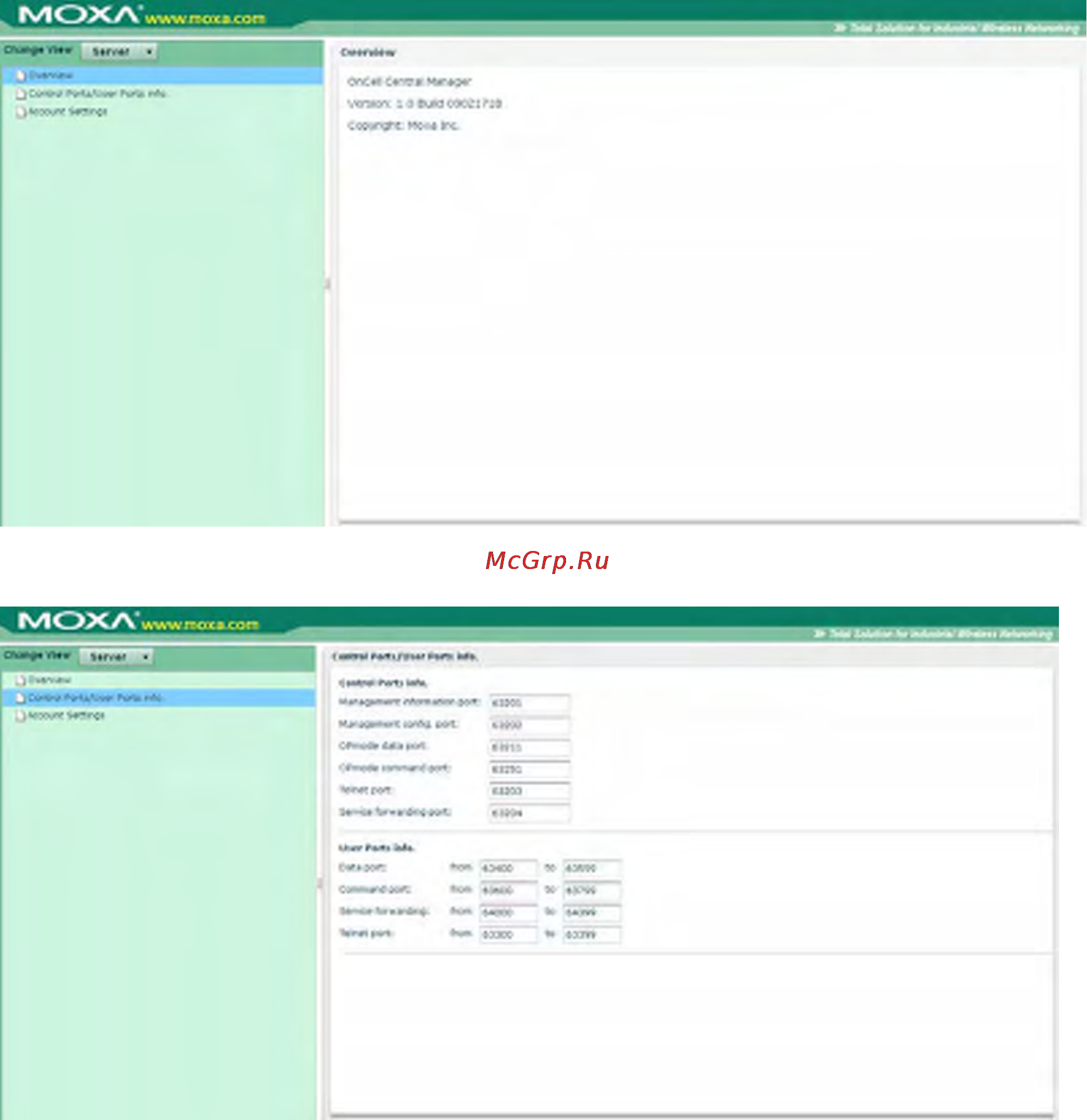

На этой странице показывается используемая версия OnCell Central Manager.
Управляющиепорты/Пользовательскиепорты
Controls Ports Info.
Эти порты используются для установления соединения между устройствами OnCell и
сервером OnCell Central. В этом разделе показаны все назначенные порты.
User Ports info.
Эти порты используются для установления соединения между пользовательским хостом
(клиентом) и сервером OnCell Central. В этой области показаны все назначенные диапазоны
портов. См. выше описание назначения этих портов.
