MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
47

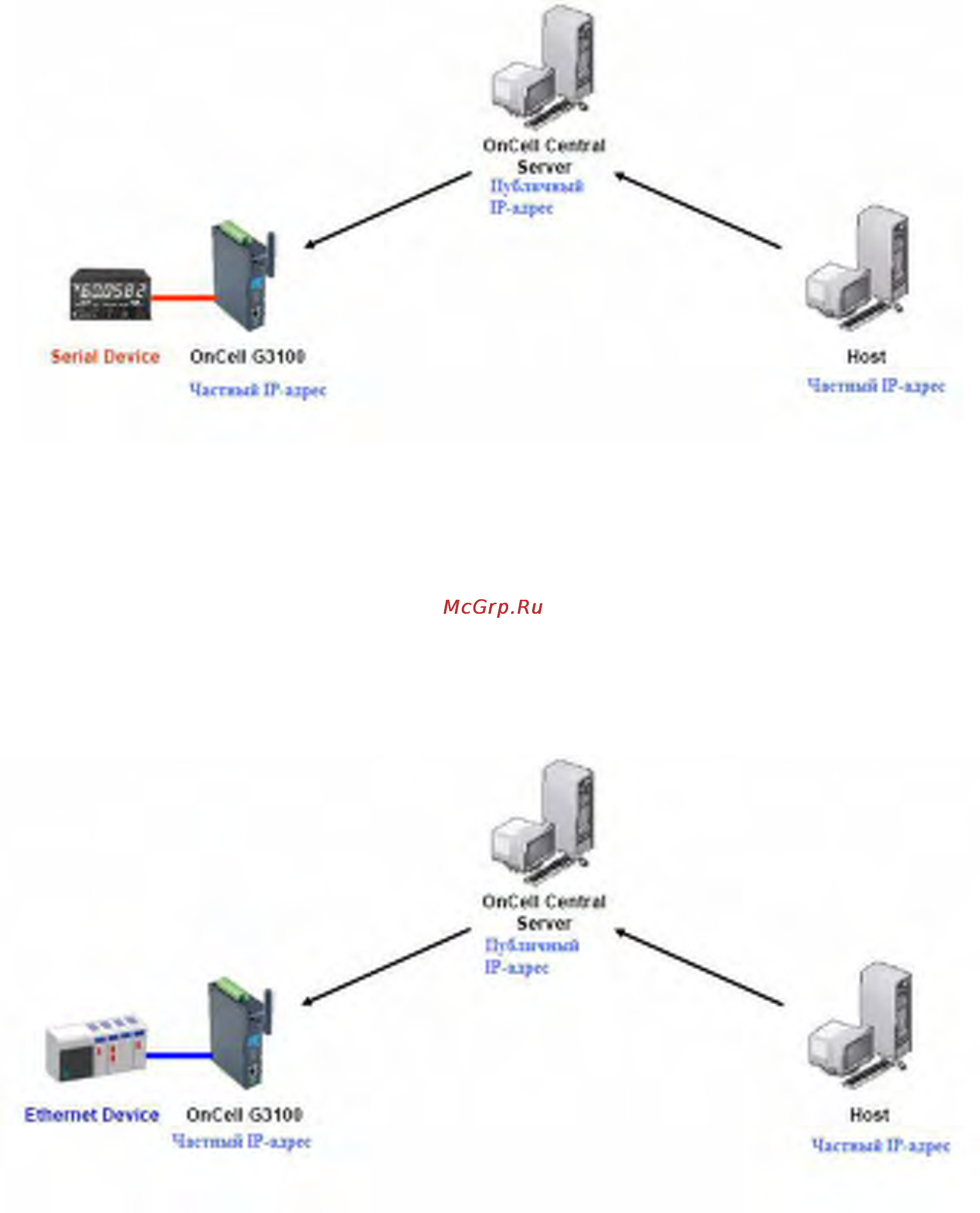

ПодключениеустройствспоследовательныминтерфейсомкOnCellCentral
Server
Если Ваше устройство имеет последовательный интерфейс и сотовый оператор
предоставляет только частный IP-адрес, то режимы Real COM, RFC2217 или TCP Server
позволяют получать доступ к OnCell G3100 через сервер OnCell Central с управляющего
хоста.
ПодключениеустройствсEthernet‐интерфейсом
Если Ваше устройство оснащено Ethernet-портом и сотовый оператор предлагает только
частные IP-адреса, то функция перенаправления позволяет связываться с удаленным
устройством, подключенным к OnCell G3100 через сервер OnCell Central с управляющего
хоста, имеющего любой IP-адрес: частный или публичный.
Такое перенаправление, известное также как назначение порта, - это способ транслирования
сетевого порта от одного узла к другому. Данная технология позволяет внешнему
пользователю иметь доступ к устройству с частным IP-адресом (внутри локальной сети)
через IP-шлюз, поддерживающий протокол NAT (OnCell поддерживает NAT).
