MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
191

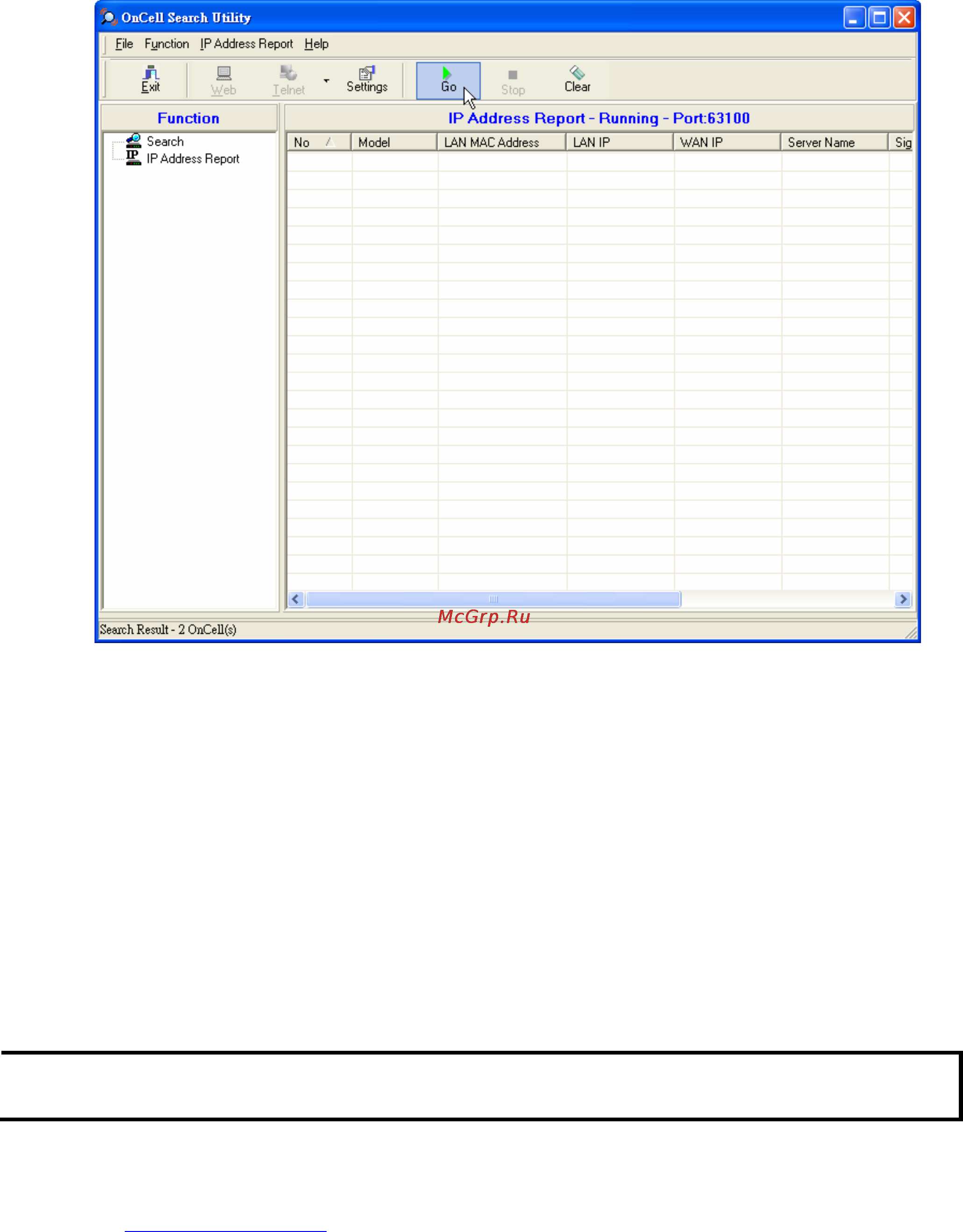

5. Для завершения установки нажмите Go. См. более подробную информацию о
настройке функции IP Address Report через WEB-консоль.
MoxaOnCellLinuxRealTTYDriver
ОсновнаяпоследовательностьустановкиTTY‐драйвера
Для создания виртуального TTY-порта в ОС Linux, выполните следующие действия:
1. Подключите OnCell G3100. После проверки наличия доступа к нему по IP-адресу (с
помощью процедур ping, telnet и т.д.) можно задать конкретные настройки каждого
последовательного порта в режиме Real COM.
2. Установите на компьютере файлы драйвера Linux Real TTY.
3. Создайте виртуальные TTY-порты.
Аппаратнаяустановка
Перед программной установкой убедитесь, что произведена полная аппаратная установка.
IP-адрес по умолчанию равен 192.168.127.254.
ПРИМЕЧАНИЕ
После аппаратной установки нужно настроить режим работы Real COM
последовательных портов.
УстановкафайловLinuxRealTTYDriver
1. Файл с драйвером есть на CD-диске либо его можно скачать с WEB-сайта
http://www.moxa.com.
2. Авторизуйтесь в консоли в качестве root-пользователя.
3. Выполните команду cd / для перехода в корневую папку.
4. Скопируйте файл драйвера moxa_oncell_realtty.tgz в папку / .
