РаботасOnCellCentralManager

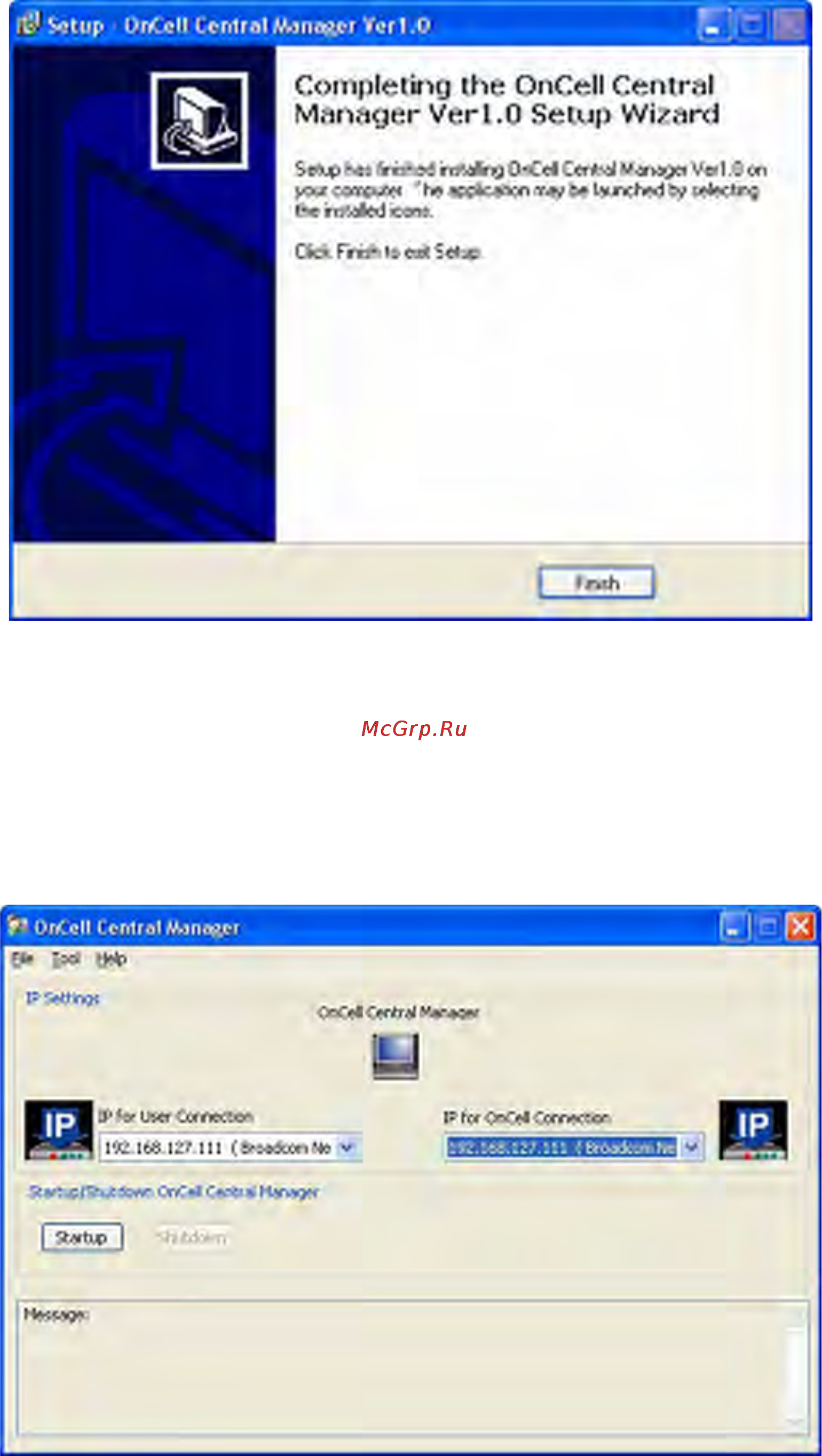

После установки программы OnCell Central Manager можно настроить рабочие параметры.
Необходимо, чтобы настройки OnCell G3100 совпадали с настройками OnCell Central
Manager.
1. Зайдите в меню Пуск->OnCell Central Manager->OnCell Central для запуска
настройки параметров ПО.
Возможно, понадобится установка Adobe Flash перед использованием OnCell Central Server.
При запуске системы будет автоматически предложена ссылка на его скачивание. На
установочном CD он также имеется.
