MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
117

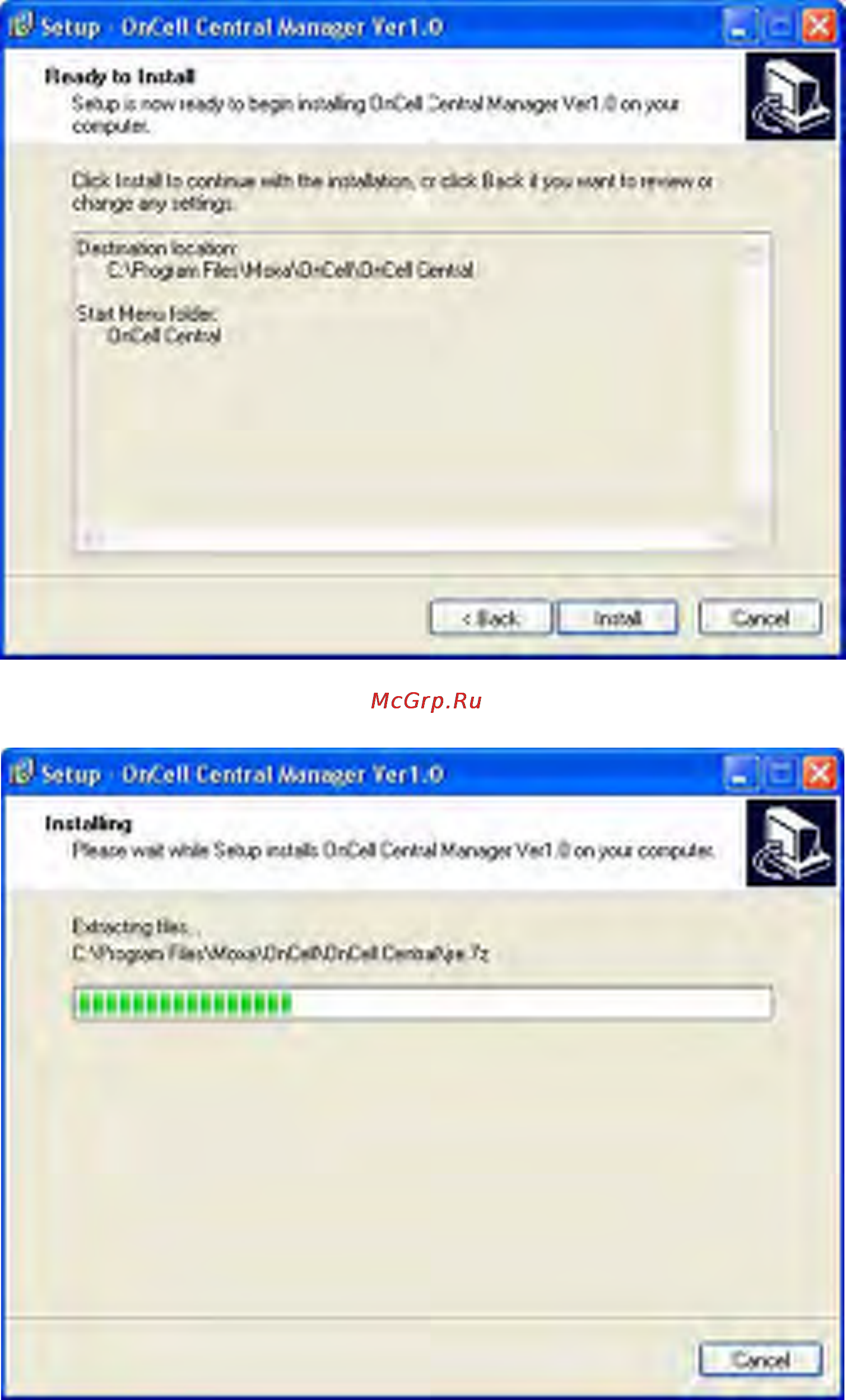

6. Нажмите Install для установки. В окне будет отображаться ход процесса установки.
Для изменения параметров нажмите Back.
7. Нажмите Finish для завершения установки программы OnCell Central Manager.
