MOXA OnCell G3100: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
116

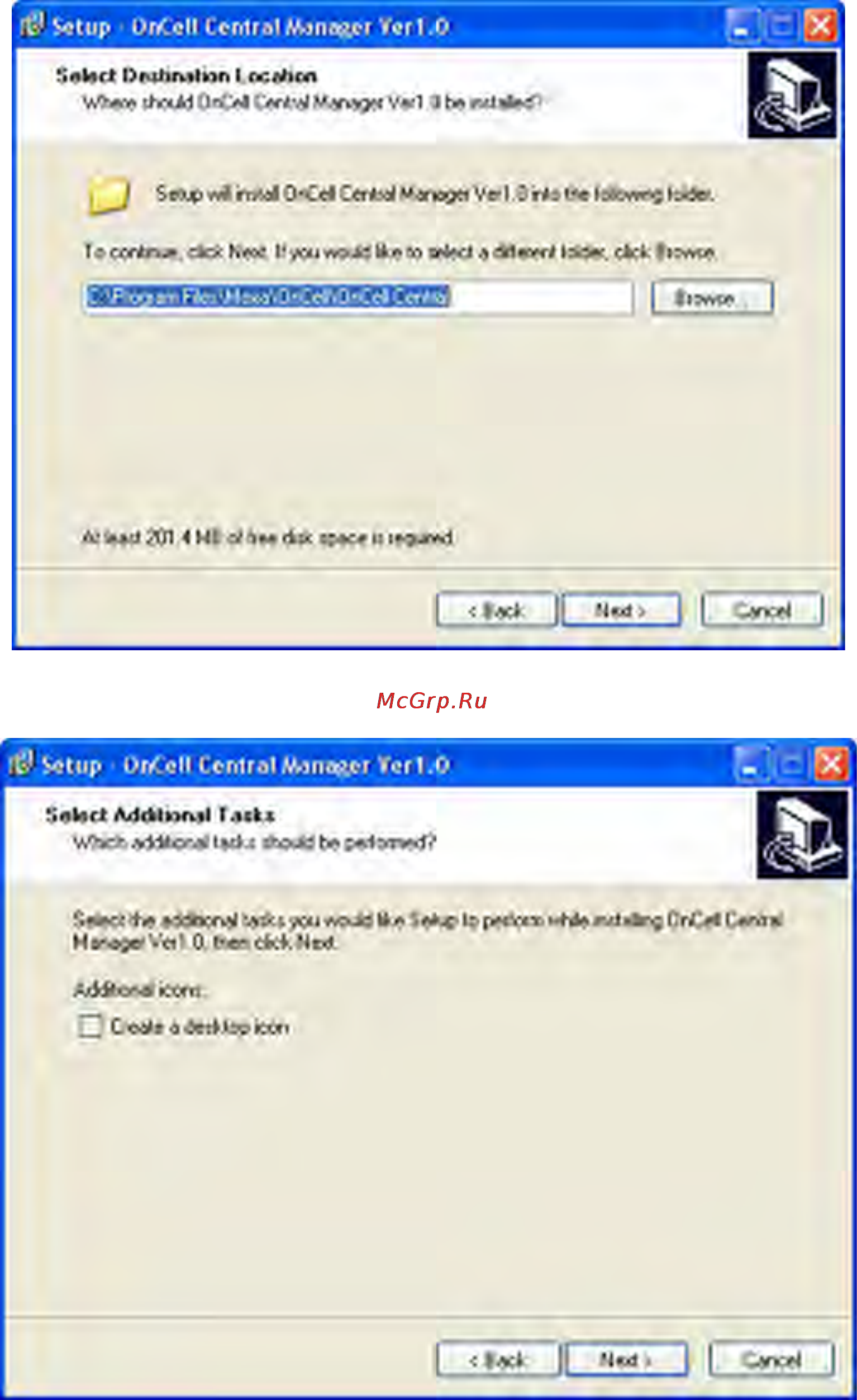

3. Нажмите Next для помещения ярлыка запуска программы в меню «Пуск».
4. Нажмите Next для продолжения установки. Вам будут предложены дополнительные
действия.
5. Нажмите Next для продолжения установки. В появившемся окне будут показаны все
параметры установки.
